제품 상세보기

I-7000/M-7000 시리즈

제품명
I-7000/M-7000 시리즈
용도
소개
특성
RS-485 원격 I/O 모듈
제조사
ICPDAS(대만)





I-7000 및 M-7000 원격 I/O 모듈은 광범위한 산업 제어 시스템을 비용 효율적으로 보호하고 컨트롤 할 수 있는 기능을 제공합니다. 제품군에는 센서 to 컴퓨터, 컴퓨터 to 센서, 디지털 I/O, 타이머/카운터, RS-232 to RS-485 변환기, USB to RS-485 변환기, RS-485 중계기, RS-485 허브RS-232/422/485 to Fiber Optic 등이 있습니다. I-7000은 DCON 프로토콜을 지원하며 M-7000 모듈은 Modbus RTU 및 DCON 프로토콜을 지원합니다. PCL 및 다수의 SCADA/HMI 소프트웨어는 Modbus RTU 프로토콜을 지원하므로 M-7000 모듈과 쉽게 통합 할 수 있습니다.







공장 자동화, 기계 자동화, 테스트 장비, 빌딩 자동화, 태양 에너지 시스템, 오염 모니터링 시스템, 난방 챔버 ... 등.

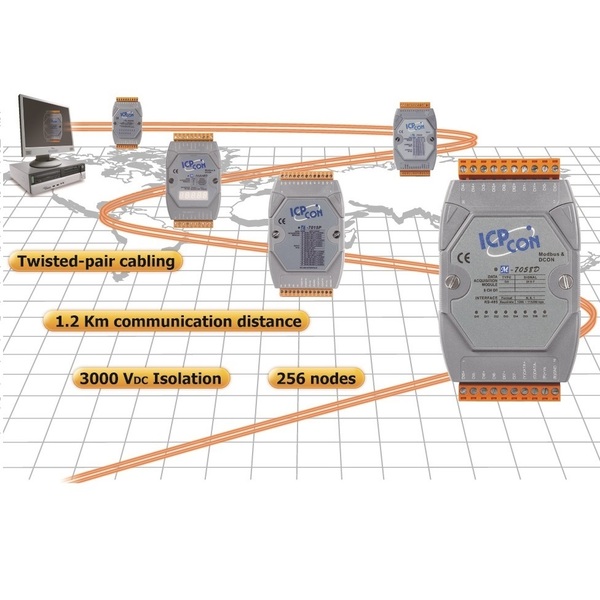

RS-485 산업용 멀티 드롭 네트워크
I-7000 / M-7000 시리즈 모듈은 산업용 EIA RS-485 통신 인터페이스를 사용하여 원거리에서 고속으로 데이터를 송수신 합니다. 모든 모듈은 일반 컴퓨터 및 컨트롤러에 쉽게 통합할 수 있고, 스파이크로부터 모듈을 보호하기 위해 데이터 라인에 내부 서지 보호 회로가 사용됩니다.

I/O 유형 및 범위 프로그래밍 가능
아날로그 모듈은 호스트에서 명령을 실행하여 여러 유형과 범위를 원격으로 선택할 수 있도록 지원합니다.

간편한 설치 및 연결
사용자는 모듈을 DIN 레일이나 포개기(paggiback) 방법으로 장착 할 수 있습니다.

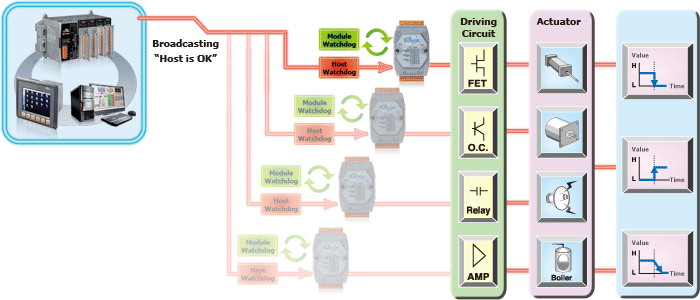

● 견고한 산업 환경
I-7000 및 M-7000 모듈은 모듈 워치 독(module watchdog) 및 호스트 워치 독(host watchdog)을 제공합니다. 모듈 워치 독은 모듈이 멈추면 마이크로 프로세서를 자동으로 재설정하도록 설계된 하드웨어 워치 독입니다. 호스트 워치 독은 PC, PLC 및 PAC와 같은 호스트 컨트롤러의 통신 상태를 모니터링하는 소프트웨어 워치 독입니다. 호스트가 오조작을 방지하지 못하면 모듈 출력이 안전 값 상태가 됩니다. 듀얼 워치 독 (Dual Watchdog) 디자인은 높은 신뢰성과 안정성을 보장합니다.

프로그래머블 파워 온 값 및 안전 값
DO 및 AO I/O 모듈은 프로그래머블 파워 온 값 (programmable power-on value)과 안전 값 (safe value)을 제공합니다. 호스트 워치 독이 활성화되면 DO 및 AO 출력이 미리 구성된 안전 값으로 이동합니다.



● 고급 DI 기능
DI 채널은 디지털 입력 상태를 읽는 것뿐만 아니라 동시에 여러 고급 기능을 제공합니다.

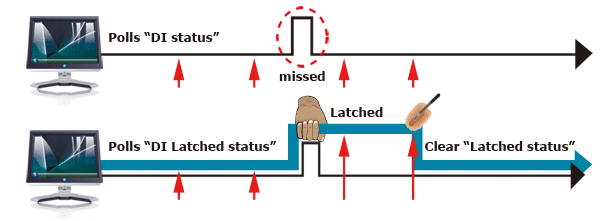

DI Latch Function

모든 DI 채널은 모듈의 내부 레지스터에 high/low 이벤트를 유지하는 래치 기능(latch fucntion)을 제공합니다. 일반적으로 호스트 컨트롤러는 모듈을 하나씩 폴링하여 모든 DI 상태를 얻습니다. RS-485는 저속 필드 버스이기 때문에 폴링에는 시간이 걸리고 짧은 지속 시간 신호가 누락 될 수 있습니다. DI 래치 기능을 사용하면 짧은 지속 시간 (> = 5ms) 신호가 더 이상 손실되지 않습니다.

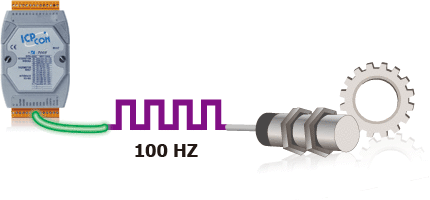

저속 카운터 (Low Speed Counter)
DI 모듈은 백그라운드에서 DI 신호를 자동으로 카운트합니다. 100Hz 이하의 신호를 감지하고 카운트 할 수 있습니다.

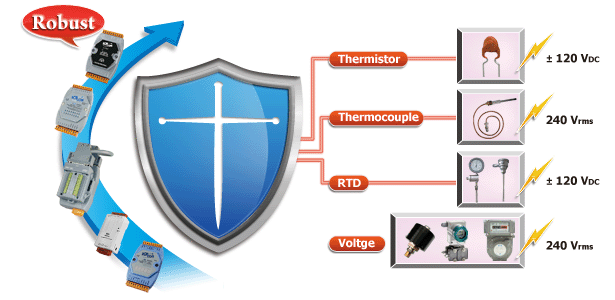

전압 보호
아날로그 입력 모듈의 아날로그 입력 채널에 높은 과전압 보호 기능을 제공합니다. 사용자가 실수로 선을 잘못 선택하거나 아날로그 입력 단자에 고전압 스파이크가 가해져도 모듈이 손상되지 않고 올바른 판독 값을 얻을 수 있습니다. 이 기능은 신뢰성을 향상시키고 유지 보수 빈도를 줄이며 전체 시스템을 더욱 강력하게 만듭니다.

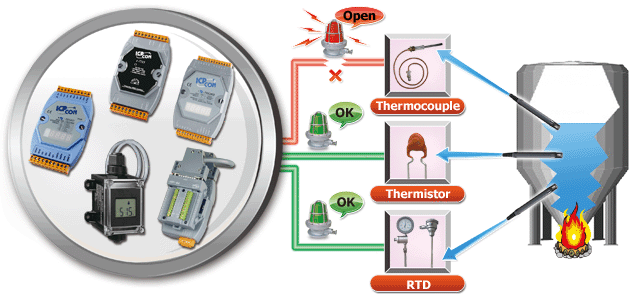

개방형 와이어 감지
열전대(thermocouple), RTD 및 서미스터(thermistor) 센서는 온도 제어 어플리케이션에 널리 사용됩니다. 시스템이 센서의 개방 배선 상태를 모니터링 할 수 없으면 매우 위험 할 수 있으며 생명과 재산을 크게 손상시킬 수 있습니다. 예를들어, 센서의 배 선이 끊어졌을 때 컨트롤러가 개방된 배선 상태를 모를 경우 시스템이 보일러를 계속 가열하여 화재 또는 폭발을 유발할 수 있습니다. 열전대(thermocouple), RTD 및 서미스터(thermistor) 모듈은 개방형 와이어 감지 기능을 제공하며 시스템을 더욱 안전하게 만듭니다.

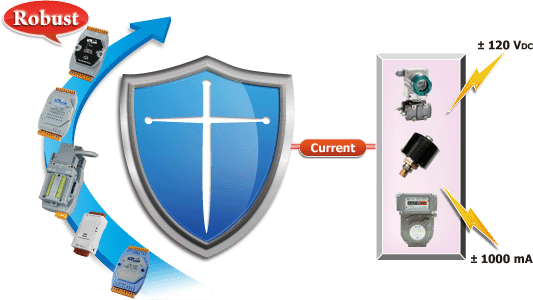

과전류 보호

전류 측정 모듈의 경우 전류 루프에 높은 전류 또는 전압이 유입되면 전류 측정 모듈이 손상 될 수 있습니다. 전류 측정을 위한 보호 기능을 +/- 120 VDC 및 +/- 1000 mA 로 향상 시켜서, 전류 루프에서 높은 전류 또는 전압이 전류 측정을 손상시키지 않으므로 전체 시스템이 정상적으로 작동 할 수 있습니다.

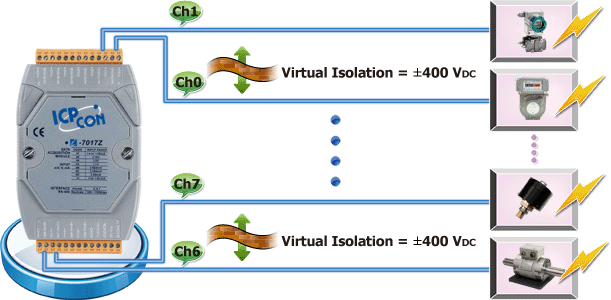

가상 채널 to 채널 절연 (Virtual Channel to Channel Isolation)
아날로그 입력 모듈의 "R"및 "Z"버전은 +/- 400 VDC 가상 채널 to 채널 절연을 제공하여 산업 환경에서 인접한 채널의 잡음 간섭을 방지합니다. 실제로 채널 to 채널 분리는 아니지만, 인접한 두 채널 간의 간섭이 누설 전류가 1uA정도로 무시할 수 있을만큼 매우 작습니다. 모듈 중에서 I-7017R, I-7017Z, I-7018R, I-7018Z, I-7019R 및 I-7019Z 입니다.

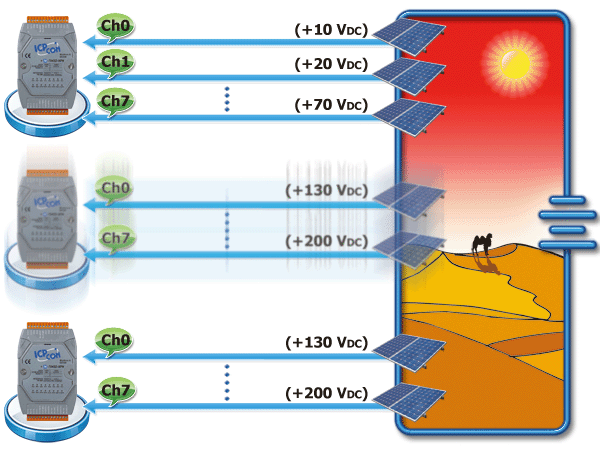

공통 전압 보호
일반적인 애플리케이션은 직렬로 배터리의 충전 상태를 모니터링하는 것입니다. 각 배터리의 전압은 +10 VDC 이므로 첫 번째 배터리는 +10 VDC 이고, 두 번째 배터리는 +20 VDC입니다 . 20 번째 배터리 의 차동 전압은 vin +와 vin- 터미널 사이의 +10 VDC 이며, 공통 전압은 최대 200VDC 입니다. 아날로그 입력 모듈의 공통 전압이 충분히 크지 않으면 충전시 배터리의 정확한 전압을 측정 할 수 없습니다. ICP DAS 아날로그 입력 모듈은 산업용 어플리케이션을 위해 +/- 200 VDC 의 높은 공통 전압을 제공합니다.

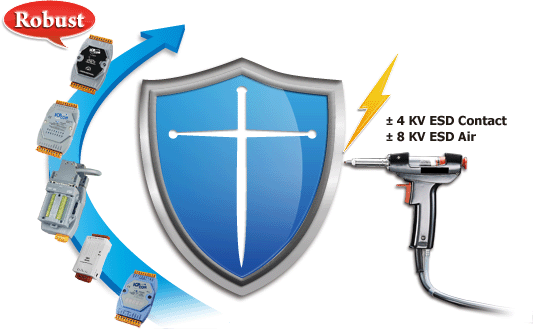

ESD 보호
산업 환경에서는 많은 노이즈, 스파이크, 정전기 등이 있습니다. 모듈이 충분히 강하지 않으면 손상되기 쉽습니다. I-7K 및 M-7K 모듈은 모두 우리 실험실의 정전기 총에 의해 +/- 4 KV ESD 접촉 및 +/- 8 KV ESD 공기 테스트를 통과한 제품입니다. 시험 절차는 IEC 61000-4-2 표준을 따랐습니다. 모듈은 IEC 61000-4-2 표준에 정의 된 고전압을 견딜 수 있고 저항 할 수있는 구성 요소를 사용하여 정전기 방전에 대한 내성을 갖습니다.

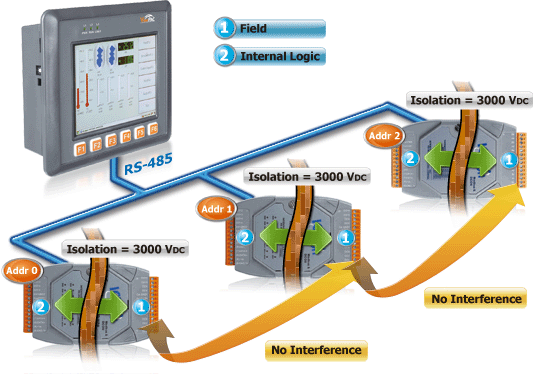

3000 VDC 절연
I-7K 및 M-7K 시리즈는 필드(field)와 내부 로직간에 3000 VDC 절연을 제공합니다. 이러한 절연(isolation)은 필드(field)에서 모듈에 손상을 줄 수 있는 내부 로직에 대한 노이즈를 방지합니다. 모듈에 손상을 줄 수 있는 RS-485 네트워크에 연결하는 모듈은 절연형을 선택하는 것이 좋습니다. 이웃 모듈로부터의 노이즈가 절연되어 있기 때문에, 이웃 모듈로부터 간섭이 없을 것이다.



이중 통신 프로토콜
모든 I-7000 및 M-7000 모듈은 통신을 위해 간단한 명령/응답 프로토콜을 사용합니다. M-7000은 산업 표준 Modbus RTU 프로토콜도 지원합니다. 사용자는 C, VB, Delphi 등의 고급 언어를 사용하여 응용 프로그램을 작성할 수 있습니다. LabView, Indusoft, Tracemode, EZ Data Logger, EZ Prog 등과 같은 일부 유명한 소프트웨어 패키지로 I-7000 및 M-7000을 직접 제어 할 수 있습니다.
I-7000 : DCON 프로토콜 지원
M-7000 : Modbus RTU 및 DCON 프로토콜 지원



● 자동 튜너 내장 (Self-Tuner Inside)

" Self-Tuner"는 특허 받은 ASIC입니다. 전체 RS-485 네트워크에서 전송 속도(Baud Rate) 및 데이터 형식(Data format)을 자동으로 조절하고 RS-485 통신 회선의 방향을 자동으로 지정합니다. 이 ASIC의 특별한 기능으로 인해 사용자는 RS-485 네트워크를 통해 매우 유연한 원격 I/O 구성을 구현할 수 있습니다.





● 네트워크 확장

I-7510 중계기는 순수한 중계기 이상입니다. "Self-tuner" ASIC이 내장되어 있고 3000V 절연, 최대 115K 속도,다양한 전송 속도 및 데이터 형식과 같은 뛰어난 기능이 있습니다. I-7510 중계기를 사용하여 네트워크를 4,000 피트 길이로 확장 할 수 있습니다. 실제로 사용자는 네트워크 길이와 하드웨어 로딩 효과를 고려해야합니다. I-7510을 사용하여 다른 그룹으로 격리할 수 있는데 단일 통신 네트워크를 구성하면 전체 시스템에 높은 전압이 가해지는 것을 방지 할 수 있습니다.

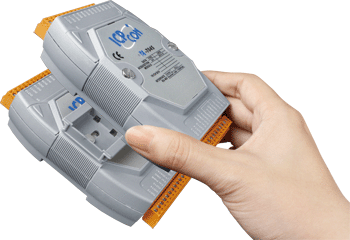

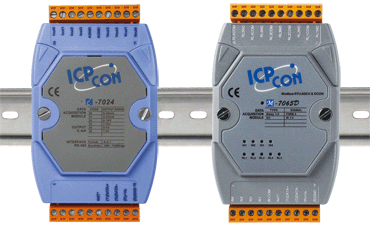

1. 설치 : Din-Rail, 피기백(Piggyback)

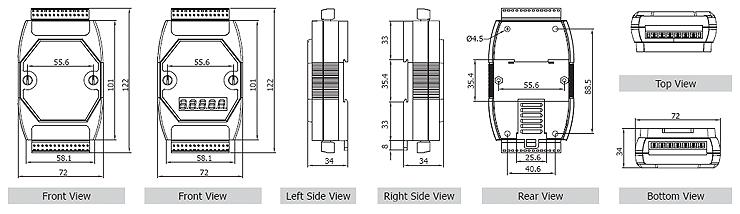

2. 치수 (단위 : mm)





다음과 같은 무료 소프트웨어 유틸리티 및 개발 키트가 있습니다.

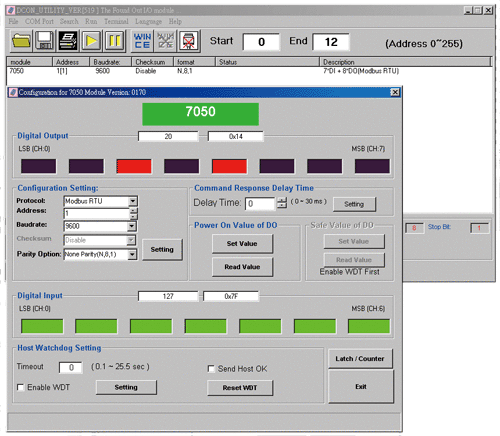

1. DCON Utility

DCON 유틸리티는 시리얼 포트 (RS-232/485)를 통해 I-7000 및 M-7000 모듈을 검색, 구성 및 테스트하는 데 사용됩니다.

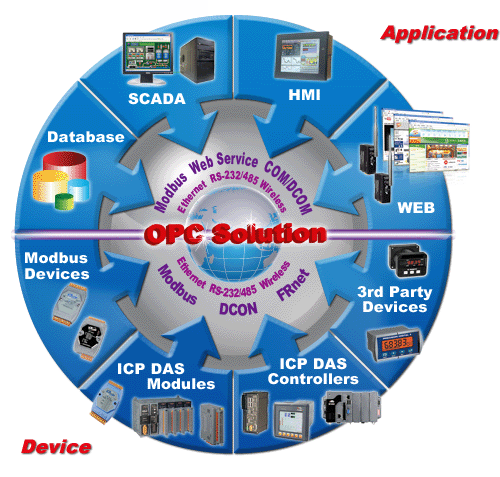

2. OPC Server
NAPOPC_ST DA Serve는 ICP DAS 제품을 위한 무료 OPC DA 서버입니다 ( "OPC"는 "OLE for Process Control "을 의미하고 "DA"는 "Data Access"를 의미합니다). Microsoft의 OLE COM (component object model 구성 요소 개체 모델) 및 DCOM (distributed component object model 분산 구성 요소 개체 모델) 기술을 기반으로하는 NAPOPC_ST DA Server는 프로세스 제어 및 제조 자동화 응용 프로그램에 사용되는 표준 개체, 인터페이스 및 메서드 집합을 정의하여 상호 운용성을 용이하게합니다.

NAPOPC_ST DA Server를 사용하여 동일한 컴퓨터 및 다른 컴퓨터에서 SCADA/HMI/Database 소프트웨어와 데이터를 통합합니다. SCADA/HMI/Database가 요청을 보내고 NAPOPC DA Server는 SCADA/HMI/Database에 ICP DAS 모듈 (라이센스 무료) 및 타사 장치 (라이센스 비용)의 데이터를 수집하여 요청을 이행합니다.



3. EZ Data Logger
EZ Data Logger는 ICP DAS가 Windows 2000/XP/Vista에서 소형 SCADA 시스템을 쉽게 구축 할 수 있도록 해주는 소프트웨어입니다.

"Lite"& "Professional" 두 가지 버전을 제공됩니다. Lite 버전은 모든 기능을 갖추고 있지만 ICP DAS 사용자에게는 무료입니다! EZ 데이터 로거는 소형 데이터 로거 소프트웨어입니다. 소형 원격 I/O 시스템에 적용이 가능하며 사용자 친화적인 인터페이스로 사용자는 프로그래밍 기술 없이도 빠르고 쉽게 데이터 로거 소프트웨어를 구축 할 수 있습니다 .
