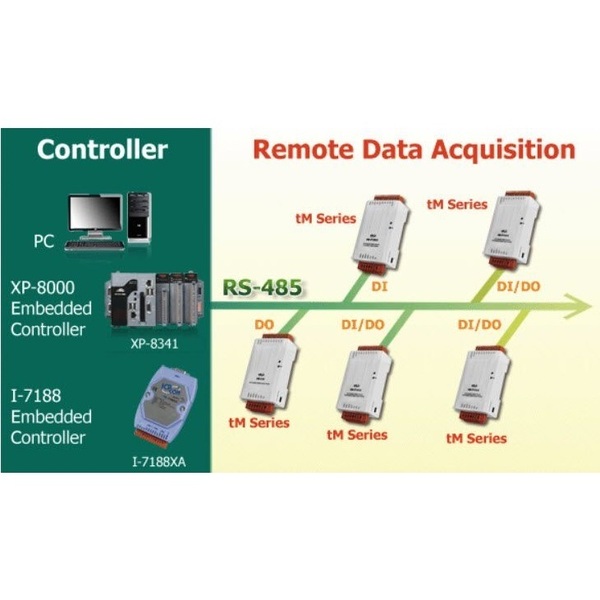

RS-485 원격 I/O 모듈은 DCON 프로토콜, Modbus RTU/ASCII 프로토콜울 지원합니다. 여러가지 응용 분야에 따라서, 다양한 RS-485 I/O 모듈을 개발했습니다. 과전압 보호 아날로그 입력 모듈, 릴레이 출력, 디지털 입력/출력, 카운터, 타이머 등과 같이 다각적인 I/O 인터페이스 제공합니다.
간략한 비교는 다음표와 같습니다.
모델명 | tM 시리즈 | I-7000 | M-7000 | M-2000 | M-6000 | |
---|---|---|---|---|---|---|
사진 | ||||||
통신 | ||||||
프로토콜 | DCON, Modbus RTU, Modbus ASCII | DCON | DCON, Modbus RTU | |||
데이터 포맷 | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) | (N,8,1) | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) | |||
최대 노드 | 32 | 256 | ||||
바이어스 저항 (Bias resistor) | Yes, 10 KΩ | No (주의1) | ||||
듀얼 워치독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) |
Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||||
I/O | ||||||
최대 DIO 채널 | 8 | 16 | 32 | |||
AIO | 해상도 | 12/14 bits | 12/16 bits | |||
최대 채널 |
8 (tM-AD8) | 20 (I-7017Z, M-7017Z) | 16 | 32 | ||
개별 채널 구성 |
- | Yes | ||||
디스플레이 | ||||||
전원 및 통신 LED | Yes | |||||
I/O 상태 LED | - | Yes (D 번전 전용) | - | Yes | ||
7-분절 LED | - | Yes (D 버전 전용) | - | - | ||
기구 | ||||||
치수 (W x L x H) (Units: mm) |
52 x 98 x 27 | 123 x 72 x 35 | 33 x 117 x 88 31 x 157 x 132 |
116 x 120 x 64 237 x 134 x 59 |
||
주의1: 바이어스(bias)를 제공하려면 RS-485 마스터가 필요합니다. 그렇지 않을 경우, 바이어스(bias)를 제공하기 위해 tM-SG4 또는 SG-785 를 추가해야합니다. 모든 ICP DAS 컨트롤러 및 컨버터는 바이어스(bias)를 제공합니다. |
|
선택 가이드 (Selection Guide)
아날로그 입출력 (Analog I/O)
|
|||
모델명 | AI | ||
---|---|---|---|
채널 | 전압 & 전류 입력 | 센서 | |
tM-AD2
|
2 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
- |
tM-AD5
|
5 | ±1 V, ±2.5 V, ±5 V, ±10 V | |
tM-AD5C
|
±20 mA, 0 ~ 20 mA, 4 ~ 20 mA | ||
tM-AD8
|
8 | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V |
|
tM-AD8C
|
0 ~ 20 mA, 4 ~ 20 mA | ||
tM-TH8
|
- | Thermistor |
다기능 입출력 (Multifunction I/O)
|
||||||||||
모델명 | AI | AO | DO | DI | Relay 출력 | |||||
---|---|---|---|---|---|---|---|---|---|---|
채널 | 전압 & 전류 입력 |
채널 | 전압 & 전류 출력 |
채널 | 유형 | 채널 | 유형 | 채널 | 유형 | |
tM-DA1P1R1
|
- | 1 | 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
- | - | 1 | Wet Contact | 1 | Power Relay | |
tM-AD4P2C2
|
4 (2 x Voltage, 2 x Current) |
±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
- | - | 2 | Open Collector | 2 | - | - |
디지털 입출력 (Digital I/O)
|
||||||
모델명 | DO | DI | ||||
---|---|---|---|---|---|---|
채널 | 유형 | Sink/Source | 채널 | 유형 | Sink/Source | |
tM-P4A4
|
4 | Wet Contact | Sink | 4 | Open Collector | Source |
tM-P4C4
|
Source | Sink | ||||
tM-C8
|
- | - | - | 8 | ||
tM-P8
|
8 | Wet Contact | Sink/Source | - | - | - |
tM-PDW8
|
Wet Contact + Dry Contact |
릴레이 입출력 (Relay I/O)
|
||||||
모델명 | Relay 출력 | DI | ||||
---|---|---|---|---|---|---|
채널 | 유형 | 최대 부하 전류 @ 25°C | 채널 | 유형 | Sink/Source | |
tM-P3R3
|
3 | Power Relay | 5 A/channel | 3 | Wet | Sink/Source |
tM-PD3R3
|
Dry | Source | ||||
tM-R5
|
5 | - | - | - | ||
tM-P3POR3
|
3 | PhotoMOS Relay | 1 A @ 80 V | 3 | Wet | Sink/Source |
