I-7011(D) / I-7011P(D) / M-7011(D)

제품명
I-7011(D) / I-7011P(D) / M-7011(D)
용도
아날로그 입력
특성
1-채널 Thermocouple(열전대) 입력 모듈
제조사
ICPDAS(대만)

I-7011/I-7011D/I-7011P/I-7011PD

M-7011/M-7011D
1-채널 열전대 (Thermocouple) 입력 모듈












  • ▪  1-채널 아날로그 입력
  • ▪  전류, 전압 또는 열전대 입력
  • ▪  Open 열전대 감지
  • ▪  고해상도 : 16-bit
  • ▪  1-채널 디지털 입력 : 50 Hz 이벤트 카운터
  • ▪  1-채널 디지털 출력 : 고/저 알람
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  듀얼 워치 독
  • ▪  넓은 작동 온도 범위 : -25 ~ +75°C





I-7011 시리즈 모듈은 전류 및 전압 입력과 열전대(Thermocouple) 입력을 특징으로 합니다.
1-채널 아날로그 입력, 50Hz 이벤트 카운터로 작동하는 1 채널 디지털 입력, 고/저 알람으로 사용될 수 있는 2 채널 디지털 출력을 제공합니다.
또한 Thermocouple(열전대) 입력 및 3000 VDC 내부 모듈 분리에 대한 개방형 와이어 감지 기능을 갖추고 있습니다 .
M-7011은 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7011과 동일합니다.
I-7011P는 추가로 열전대 유형인 L 및 M 을 지원합니다.



▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 보수
▪  원격 진단
▪  시험 장비





모델명 I-7011 I-7011P M-7011
I-7011D I-7011PD M-7011D
아날로그 입력
채널 1
배선 Differential
센서 유형 열전대 J, K, T, E, R, S, B, N, C J, K, T, E, R, S, B, N, C, L, M J, K, T, E, R, S, B, N, C
전압 ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V, ± 2.5 V
전류 ± 20 mA (옵션 인 외부 125 Ω 저항 필요)
해상도 16-bit
정확도 FSR 0.1 %
샘플링 속도 10 Hz (전체)
입력 임피던스 > 400 kΩ
공통 전압 보호 ± 5 VDC
개별 채널 구성 -
과전압 보호 ± 5 VDC
열림 감지 (열전대 전용)  YES
온도 출력 일관성 -
현장에서의 안정된 온도 출력 -
디지털 입력
채널 1
접점  Dry
Sink/Source (NPN / PNP)  Source
ON 전압 레벨 Close to GND
OFF 전압 레벨  Open
 카운터  YES
입력 임피던스 3 kΩ
과전압 보호 ± 30 VDC
디지털 출력
채널 2
유형  Open Collector
Sink/Source (NPN/PNP)  Sink
부하 전압 +3.5 ~ +30 VDC
최대 부하 전류 30 mA/채널
파워 온 값 (Power-on Value)  YES
안전 값 (Safe Value)  YES





모델명 I-7011 I-7011P M-7011
I-7011D I-7011PD M-7011D
통신
인터페이스 RS-485
바이어스 저항기 NO (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
 Format N, 8, 1
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
 YES
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 2 kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호  YES
입력 범위 +10 ~ +30 VDC
소비 전력 0.9W
1.5 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C
습도 10 ~ 95 % RH, 비 응축

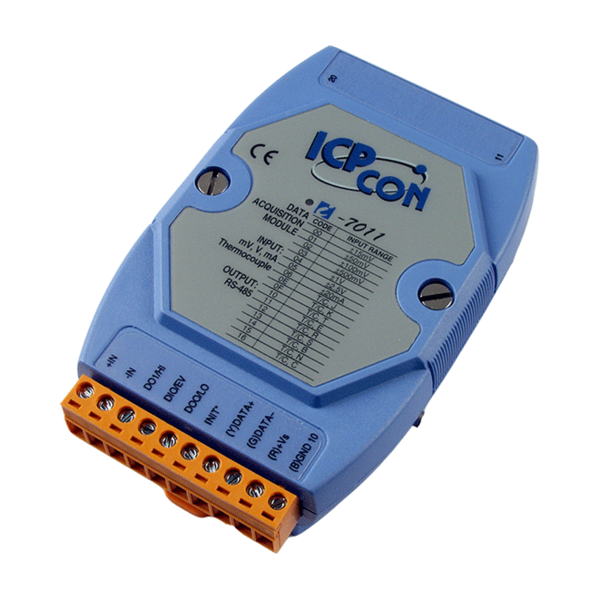

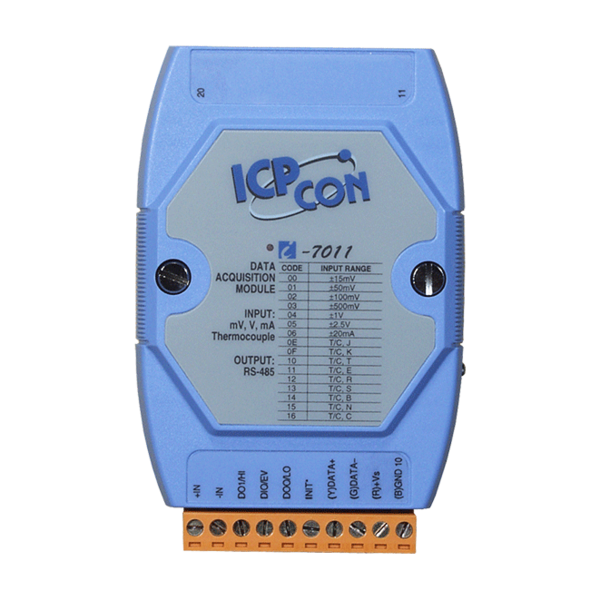

 I-7011 CR  1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)

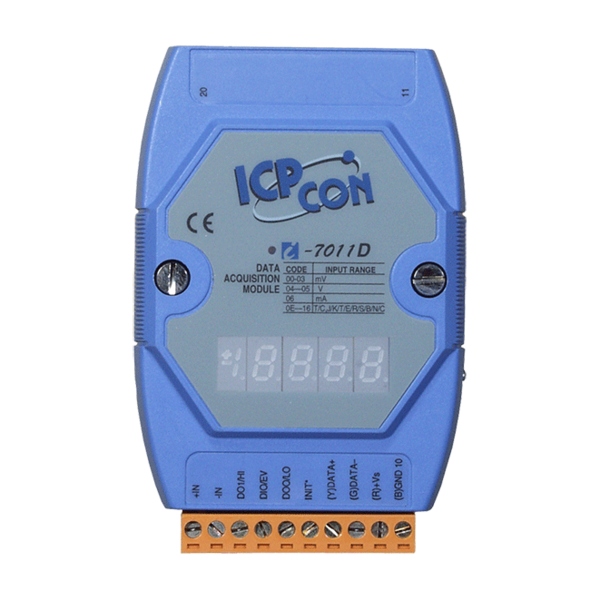

 I-7011D CR  I-7011 (RoHS) with 7-분절 LED 디스플레이 (Blue Cover)
 I-7011P CR  1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)

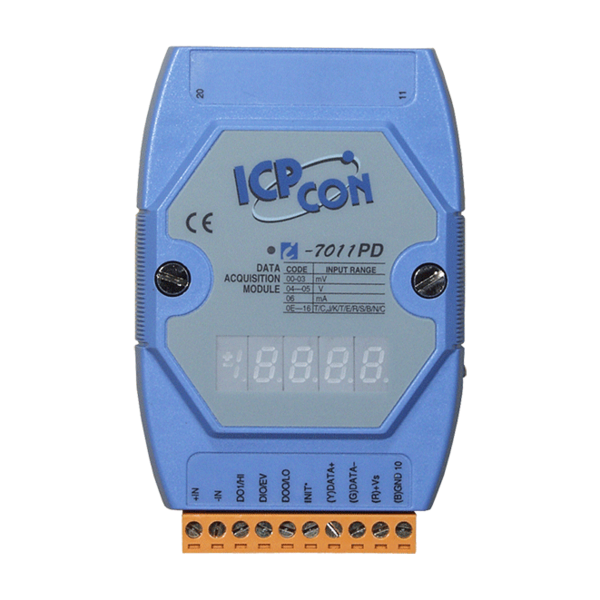

 I-7011PD CR  I-7011P (RoHS) with 7-분절 LED 디스플레이 (Blue Cover)

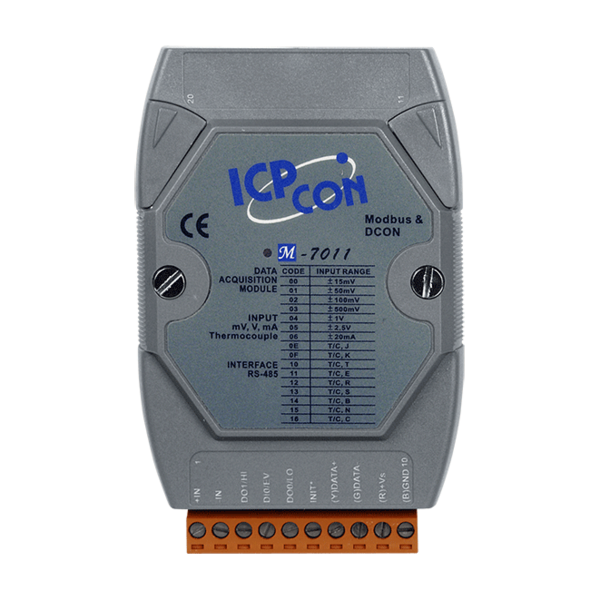

 M-7011-G CR  1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover)

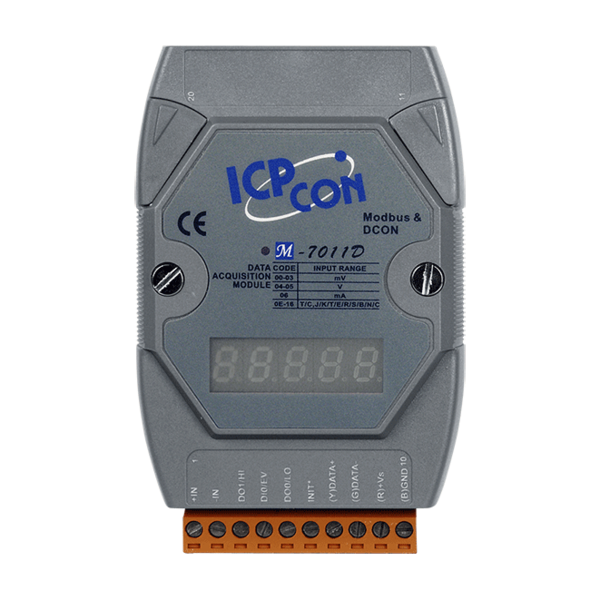

 M-7011D-G CR  M-7011 (RoHS) with 7-분절 LED 디스플레이 (Gray Cover)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
