I-7018BL / I-7018P

제품명
I-7018BL / I-7018P
용도
아날로그 입력
특성
10-채널 아날로그, Thermocouple(열전대) 입력 모듈
제조사
ICPDAS(대만)

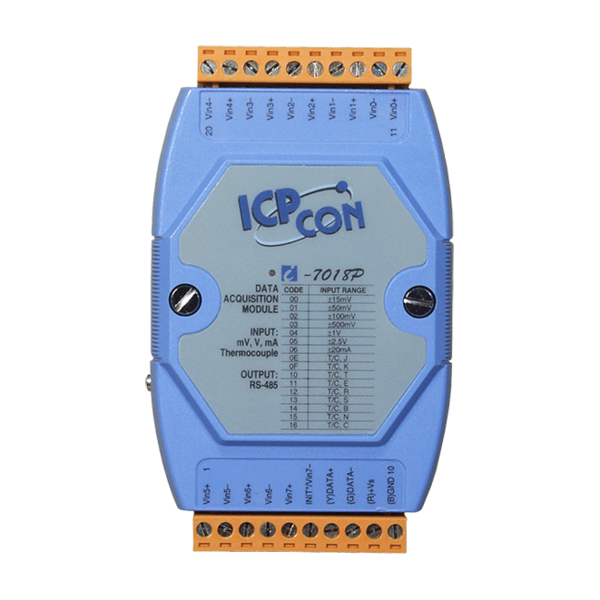

I-7018BL / I-7018P

8-채널 아날로그, 열전대(Thermocouple) 입력 모듈










  • ▪  I-7018BL : 열전대(Thermocouple) 오픈 감지
  • ▪  I-7018P : 열전대 타입, L 및 M 추가
  • ▪  8-채널 Differential 또는
  • ▪  6-채널 Differential & 2-채널 Single-ended 아날로그 입력
  • ▪  전류, 전압 또는 열전대(Thermocouple) 입력
  • ▪  고 해상도 : 16-bit
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  Dual Watchdog
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위: -25 to +75°C





I-7018P는 열전대 입력뿐만 아니라 전류 및 전압 입력을 특징으로하는 아날로그 입력 모듈입니다.
I-7018BL은 열전대 입력 모듈입니다. 두 모듈 모두 점퍼를 통해 선택할 수있는 8-채널 차동 또는 6-채널 차동 및 2-채널 단일 종단 형 입력을 제공하며 모든 채널을 동일한 입력 유형으로 구성 할 수 있습니다. 전류 입력 할 때는 외부 125 Ω 저항이 필요합니다. 이 모듈은 또한 3000 VDC 내부 모듈 절연 및 ± 35 VDC 과전압 보호 기능을 갖추고 있습니다. I-7018BL은 열전대 오픈 와이어 감지 기능을 제공하며 I-7018P는 열전대 유형인 L 및 M을 지원합니다





▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 보수
▪  원격 진단
▪  시험 장비




모델명 I-7018BL I-7018P
 아날로그 입력
 채널  6 Differential(차동) 및 2 Single-ended(단일 종단) 또는 8 Differential(차동)
 배선  Differential
 센서 유형  열전대  J, K, T, E, R, S, B, N, C  J, K, T, E, R, S, B, N, C, L, M
 전압  -  ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V, ± 2.5 V
 전류  -  ± 20 mA (외부 125 Ω 저항 필요)
 해상도  16-bit
 정확도  FSR의 0.15 %  FSR의 0.1 %
 샘플링 속도  10 Hz
 입력 임피던스  > 400 kΩ
 공통 전압 보호  ± 15 VDC
 개별 채널 구성  -
 과전압 보호  ± 35 VDC  ± 80 VDC
 오픈 와이어 감지 (열전대 전용)  YES  -
 온도 출력 일관성  -
 현장에서의 안정된 온도 출력  -
  참고 : 고정밀 열전대 측정을 위해 ICP DAS는 각 채널에 대한 자동 냉 접점 보상(automatic cold-junction compensation)을 특징으로 일관성 있고 안정된 온도 출력을 보장하는 I-7018Z / I-7019Z 모듈을 선택할 것을 권장합니다.





모델명 I-7018BL I-7018P
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 2 kV 접점
EFT (IEC 61000-4-4) 전력용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VDC
소비 전력 1.0 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C





 I-7018BL CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
 I-7018P CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
 I-7018P-G CR  8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜, 과전압 보호 (Gray Cover)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
