I-7017/I-7017F/M-7017

제품명
I-7017/I-7017F/M-7017
용도
아날로그 입력
특성
8-채널 아날로그 입력
제조사
ICPDAS(대만)

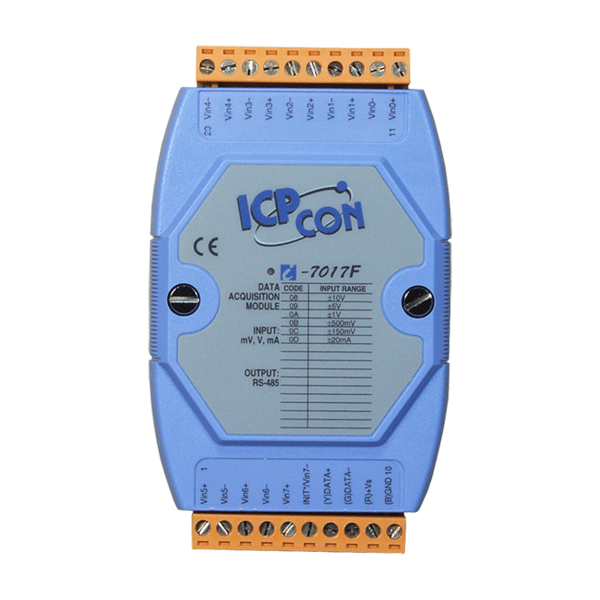

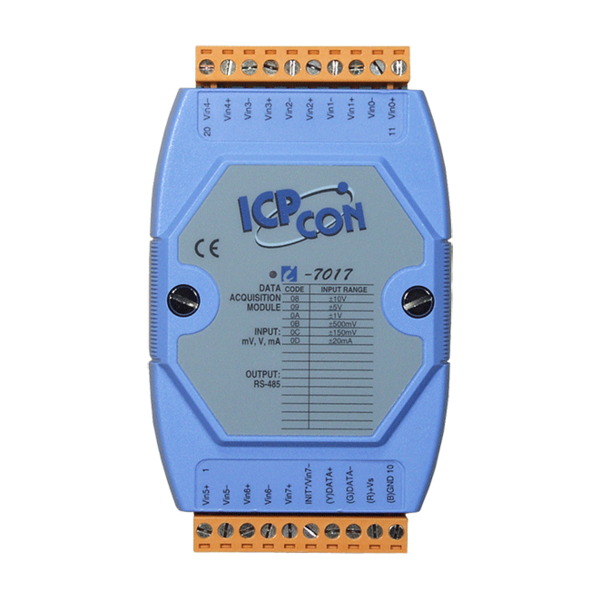

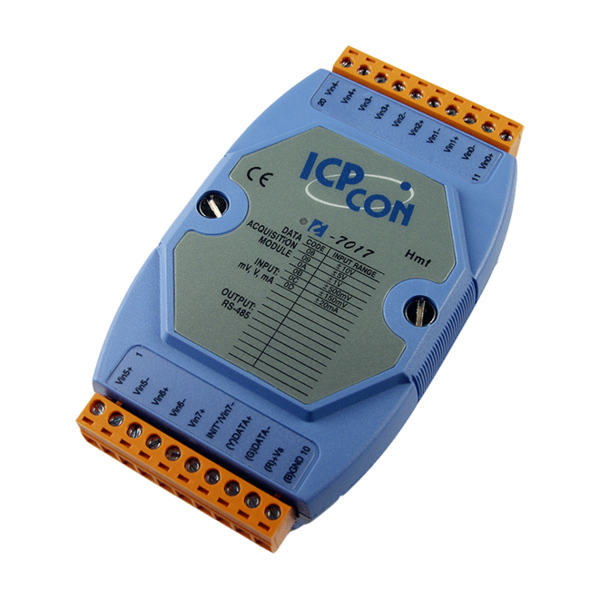

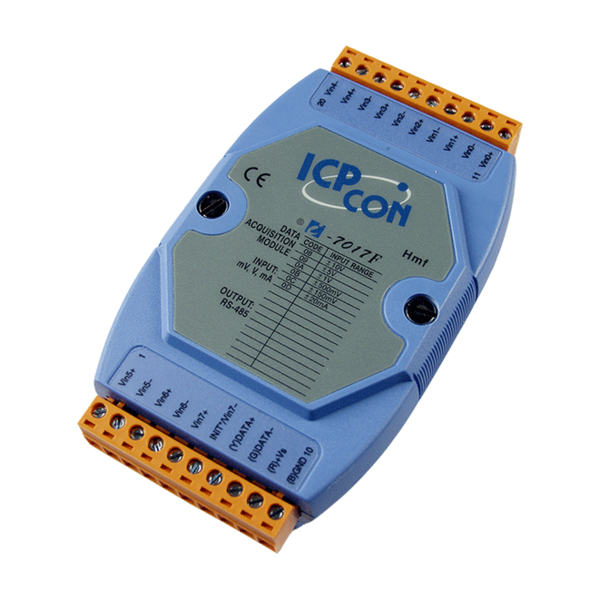

I-7017 / I-7017F / M-7017
8-채널 아날로그 입력 모듈












  • ▪  M-7017
  • => 8-채널 differential 아날로그 입력
  • ▪  I-7017 및 I-7017F
  • => 8-채널 differential
  • => 또는 6-채널differentail 및 2-채널 Single-ended
  • ▪  전압 또는 전류 입력
  • ▪  +/- 120 VDC 과전압 보호
  • ▪  고해상도 : 16-bit
  • ▪  4 ~ 20 mA 배선 오픈 감지
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  듀얼 워치 독
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7017I-7017F는 8 개의 Differential(차동) 입력 채널 또는 6 개의 differential(차동) 입력 채널과 점퍼를 통해 선택 가능한 2 개의 Single-ended(단일) 입력 채널을 제공하는 아날로그 입력 모듈입니다.

입력 유형에는 전압 및 전류가 모두 포함되며 모든 채널은 동일한 입력 범위에서 사용할 수 있습니다. 전류 입력을 위해 선택 사양인 외부 125 Ω 저항이 필요합니다. 이 모듈은 또한 3000 VDC 내부 모듈 절연 및 +/- 120 VDC 과전압 보호 기능을 갖추고 있습니다. I-7017F의 샘플링 속도는 조정 가능합니다. 즉, 고속 모드 또는 일반 모드를 선택할 수 있습니다.

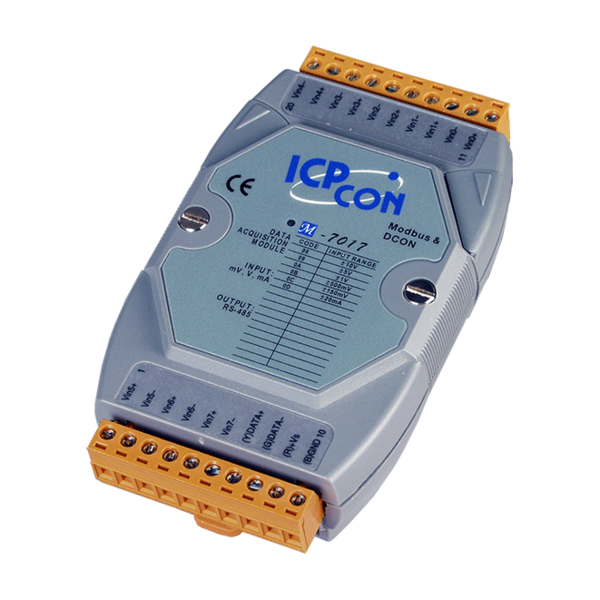

M-7017은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 8 개의 Differential(차동) 아날로그 입력 채널을 제공합니다. 다른 하드웨어 사양은 I-7017과 동일합니다.




  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





모델명 I-7017 I-7017F M-7017
아날로그 입력
채널 8
배선

6 채널 differential(차동) 및 2 채널 Single-ended(단일) 종단형
또는 8 채널 differential(차동).

8 채널 differential(차동).
입력 범위 +/- 150 mV, +/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V,
+/- 20 mA 0 ~ 20 mA, 4 ~ 20 mA
선택 사양 외부 125 Ω 저항 필요)
해상도 16-bit
정확도 정상 모드 0.1 %
빠른 모드 - 0.5 % -
샘플링 속도 정상 모드 10 Hz
빠른 모드 - 60 Hz -
입력 임피던스 20MΩ
공통 전압 보호 +/- 15 VDC
개별 채널 구성 -
과전압 보호 +/- 120 VDC





모델명 I-7017 I-7017F M-7017
통신
인터페이스 RS-485
Formet (N, 8, 1) (N, 8, 1), (N, 8, 1) 또는 (O, 8, 1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시등 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연,필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 +/- 2 kV 접점 각 터미널에 대해 +/- 4 kV 접점
RS (IEC 61000-4-3) 전원용 +/- 4 kV
전원
역 극성 보호 YES
입력 범위 10 ~ 30 VDC
소비 전력 1.3 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7017 CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
I-7017-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
M-7017-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbus RTU 프로토콜 (Gray Cover)
I-7017F CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (고속 샘플링 버전) (Blue Cover)
I-7017F-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (고속 샘플링 버전) (Gray Cover)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
