I-7017Z / M-7017Z

제품명
I-7017Z / M-7017Z
용도
아날로그 입력
특성
10/20-채널 아날로그 입력 with 고전압 보호
제조사
ICPDAS(대만)

I-7017Z / M-7017Z

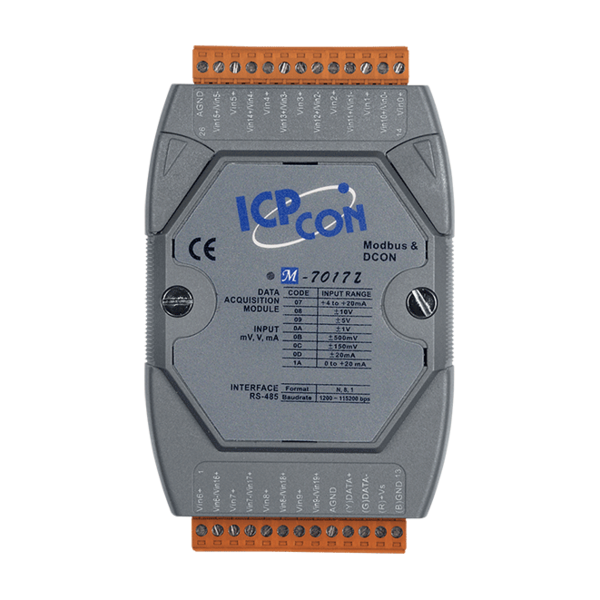

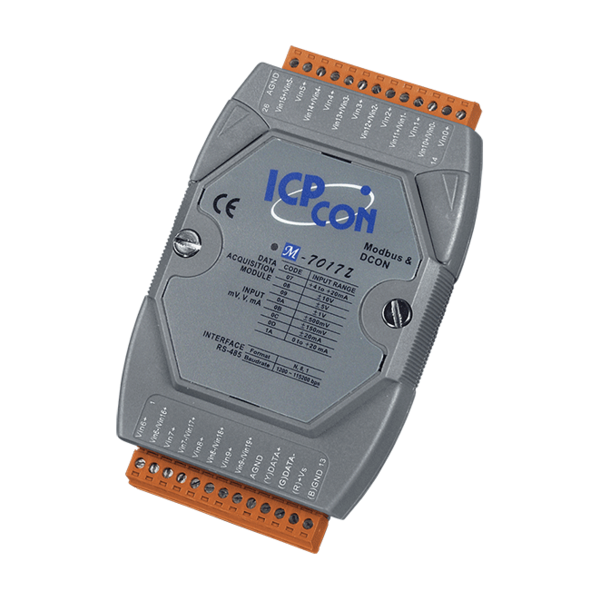

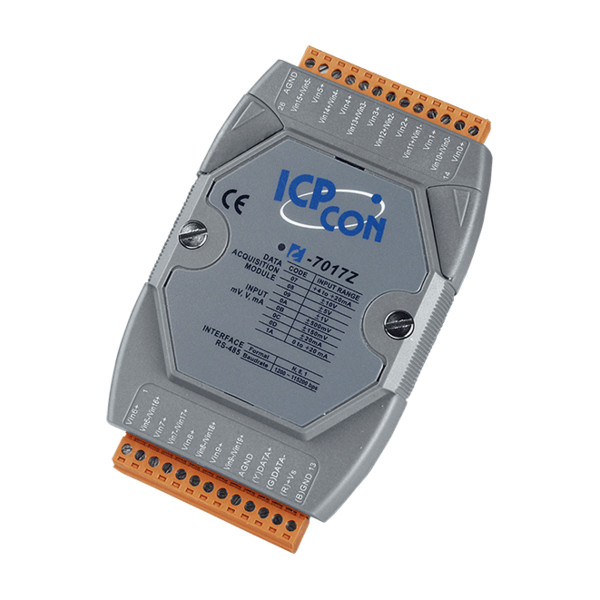

10/20-채널 아날로그 입력 모듈 (with 과전압 보호)












  • ▪  10-채널 Differential(차동) 또는 20-채널 Single-ended(단일 종단) 입력
  • ▪  240 Vrms 과전압 보호
  • ▪  고속 모드 및 일반 모드 샘플링 지원
  • ▪  4kV ESD 및 EFT 보호
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  과전류 보호
  • ▪  개별 채널 구성
  • ▪  듀얼 워치 독
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7017Z은 10 개의 differential(차동) 또는 20 개의 single-ended(단일 종단) 아날로그 입력 모듈입니다. 모든 아날로그 입력 채널은 프로그램 가능한 입력 범위를 제공합니다. 각 아날로그 입력 채널은 개별 입력 범위에 맞게 구성 할 수 있어 110 VDC/VAC 에서 240 Vrms 및 50 mA 과전류 보호 기능의 높은 과전압 보호 기능을 제공합니다. 전압 및 전류 입력은 점퍼를 선택할 수 있습니다. I-7017Z의 샘플링 속도는 빠른 모드 또는 정상 모드로 설정할 수 있습니다. 또한 이 모듈은 4 ~ 20mA 입력에 대한 채널별 개방형 와이어 감지 기능을 제공하며 4KV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다. M-7017Z는 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7017Z와 동일합니다.




  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





모델명 I-7017Z M-7017Z
아날로그 입력
채널 10/20
배선 10 differential(차동) 또는 20 single-ended(단일 종단) (소프트웨어 선택 가능 - Note 1 참조)
센서 유형 전압 ± 150 mV, ± 500 mV, ± 1 V, ± 5 V, ± 10 V
전류 ± 20 mA, 0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능)
해상도 16-bit
정확도 일반 모드 FSR의 ± 0.1 %
고속 모드 FSR의 ± 0.5 %
샘플링 속도 일반 모드 10 Hz
고속 모드 60 Hz
입력 임피던스 전압 2 MΩ (Differential 차동)
1 MΩ (Singl-ended 단일 종단)
전류 125 Ω (Differentail 차동)
공통 전압 보호 ± 200 VDC
개별 채널 구성 YES
과전압 보호 240Vrms
과전류 보호 YES, 110VDC 에서 50mA
온도 출력 일관성 YES, 400 VDC
+4 ~ + 20mA 오픈 와이어 감지 YES

Note 1 : Differential(차동) 배선은 전압 입력 전류 입력 모두에 사용할 수 있습니다.

             Single-ended(단일 종단) 배선은 전압 입력에만 사용할 수 있습니다.





모델명 I-7017Z M-7017Z
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
 Format N, 8, 1
전송 속도 1200 ~ 115200 bps
 프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 V DC
소비 전력 2.0W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7017Z-G CR 10/20 채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜, 고전압 보호 기능 (Gray Cover)
M-7017Z-G CR 10/20 채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜, 고전압 보호 기능 (Gray Cover)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
