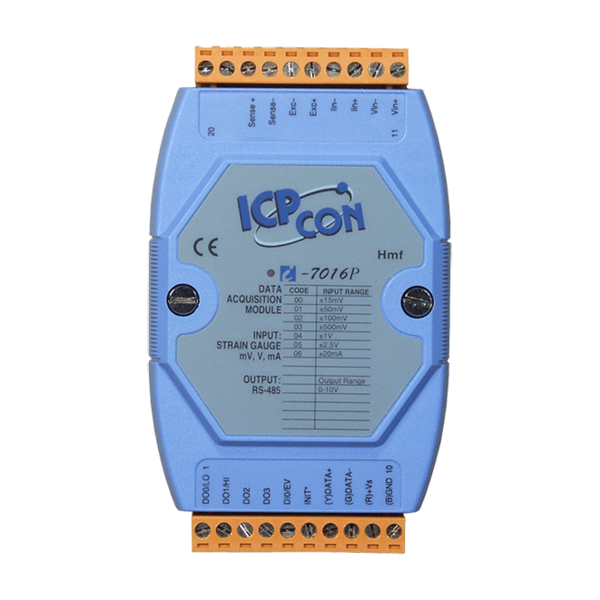

I-7016P / I-7016PD
1-채널 스트레인 게이지(Strain Gauge) 입력 모듈
I-7016 모듈의 "P"버전은 I-7016 시리즈 개발의 또 다른 이정표이며 ICP DAS의 R&D 팀이 우수성을 입증 한 것입니다.
I-7016P는 장거리 스트레인 게이지 측정을 위해 특별히 설계되었으며, 50 Hz 이벤트 카운터로 1개의 디지털 입력 채널을 제공하고 고/저 알람으로 작동 할 수 있는 4개의 디지털 출력 채널을 제공합니다.
또한 3000 VDC 내부 모듈 절연을 특징으로 합니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 시험 장비
모델명 | I-7016P | I-7016PD |
스트레인 게이지 입력 (Strain Gauge Input) | ||
채널 | 1 | |
배선 | 6-선 | |
센서 유형 | Full-Bridge | |
해상도 | 16-bit | |
정확도 | FSR의 ± 0.05 % | |
샘플링 속도 | 10 Hz | |
입력 임피던스 | 20MΩ | |
개별 채널 구성 | - | |
과전압 보호 | ± 5 VDC | |
오픈 와이어 감지 | - | |
장거리 측정 | YES | |
여자 전압 출력 | ||
채널 | 1 | |
범위 | 0 ~ + 10V | |
최대 부하 전류 | 40 mA | |
해상도 | 16-bit | |
정확도 | ± 0.05 % | |
파워 온 값 | YES | |
디지털 입력 | ||
채널 | 1 | |
접촉 | DRY | |
Sink/Source (NPN/PNP) | Source | |
ON 전압 레벨 | Close to GND | |
OFF 전압 레벨 | Open | |
카운터 (50 Hz, 16 비트) | YEA | |
입력 임피던스 | 3 kΩ | |
과전압 보호 | ± 30 VDC | |
디지털 출력 | ||
채널 | 4 | |
유형 | 오픈 콜렉터 | |
Sink/Source (NPN/PNP) | Sink | |
부하 전압 | +3.5 ~ +50 VDC | |
최대 부하 전류 | 30 mA/채널 | |
파워 온 값 (Power-on Value) | YES | |
안전 값 (Safe Value) | YES |
모델명 | I-7016P | I-7016PD |
통신 | ||
인터페이스 | RS-485 | |
바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | |
Format | N, 8, 1 | |
전송 속도 | 1200 ~ 115200 bps | |
프로토콜 | DCON | |
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |
LED 표시기/디스플레이 | ||
시스템 LED 표시기 | YES, 전원 / 통신 표시기 1 개 | |
I/O LED 표시기 | - | |
7-분절 LED 디스플레이 | - | YES |
절연 (Isolation) | ||
모듈 내 절연, 필드-to-로직 | 3000 VDC | |
ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 | |
무작위 포인트 8 kV Air | ||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |
전원 | ||
역 극성 보호 | YES | |
입력 범위 | +10 ~ +30 VDC | |
소비 전력 | 1.3 W | |
기구 | ||
치수 (L x W x H) | 123mm x 72mm x 35mm | |
설치 | DIN 레일 또는 벽면 장착 | |
환경 | ||
작동 온도 | -25 ~ + 75 °C | |
보관 온도 | -40 ~ + 85 °C | |
습도 | 10 ~ 95 % RH, 비 응축 |
I-7016P CR | 1-채널 스트레인 게이지 입력 모듈 (RoHS) with DCON 프로토콜 (6-선) (Blue Cover) |

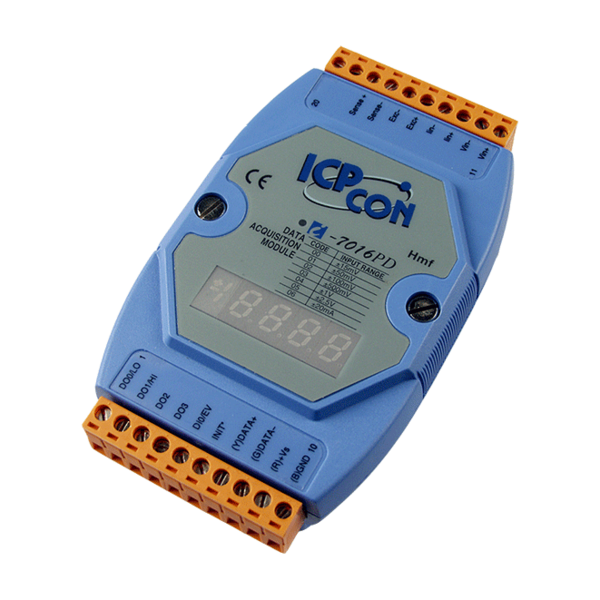

I-7016PD CR | I-7016P (RoHS) with 7-분절 LED 디스플레이 (6-선) (Blue Cover) |
tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
tM-7561 CR | USB to RS-485 converter (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
