I-7022 / M-7022

제품명
I-7022 / M-7022
용도
아날로그 출력
특성
2-채널 아날로그 출력
제조사
ICPDAS(대만)

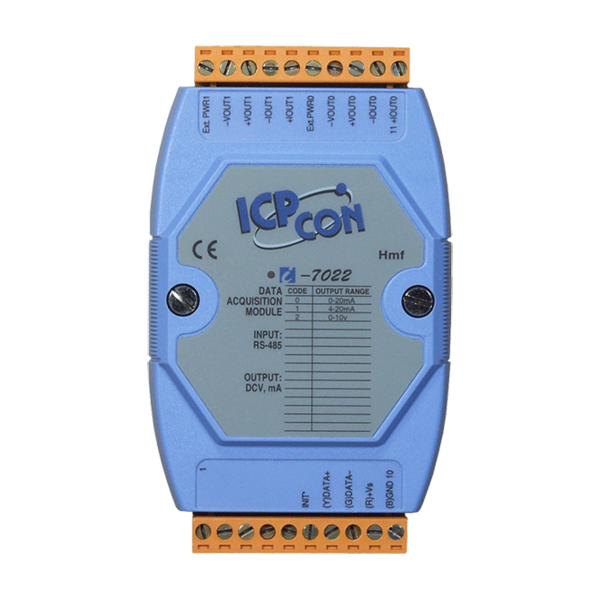

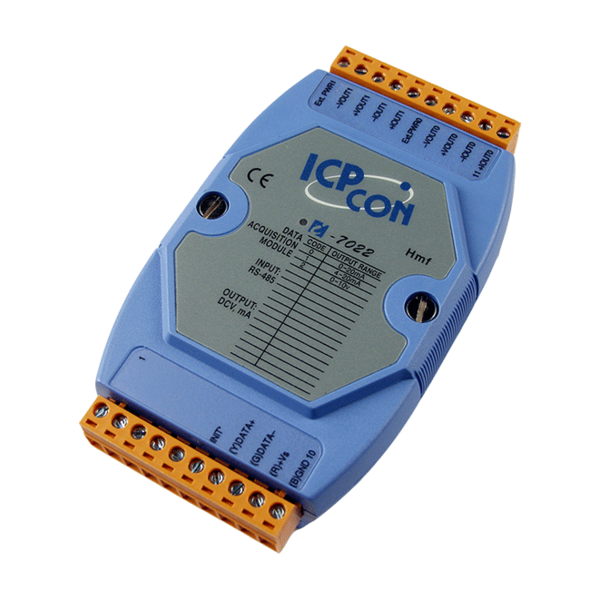

I-7022 / M-7022
2-채널 아날로그 출력 모듈












  • ▪  2-채널 아날로그 출력
  • ▪  전류 또는 전압 출력 소프트웨어 선택 가능
  • ▪  파워-온 값(Power-on Value) 보호 안전 값(Safe Value) 설정
  • ▪  전류 출력 오픈 와이어 감지
  • ▪  Readback 전압 또는 전류
  • ▪  2kV 채널-to-채널 절연
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  프로그래밍 가능한 출력 Slope
  • ▪  듀얼 워치 독
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





I-7022는 DCON 프로토콜을 사용하여 전압 및 전류 출력을 위해 설계된 12-bit, 2-채널 아날로그 출력 모듈입니다.

3000 VDC 내부 모듈 절연이 특징이며, 전류 출력의 전원은 점퍼를 통해 내부 또는 외부로 선택할 수 있습니다.

전원 켜기 및 안전 값을 설정할 수 있는 옵션도 제공됩니다.

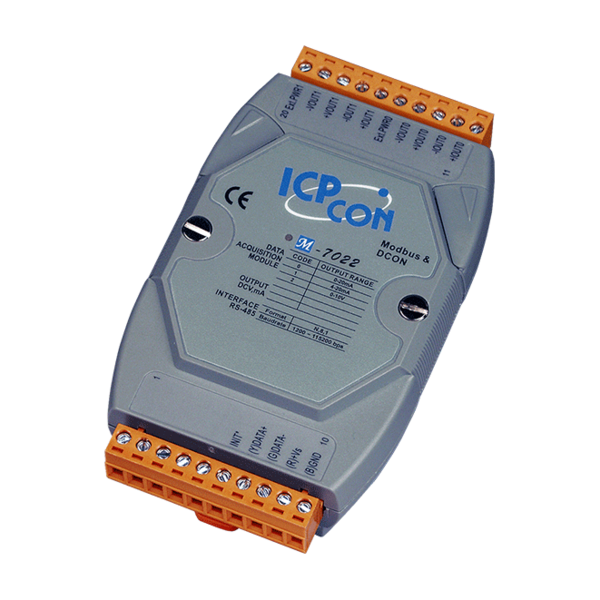

M-7022는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7022와 동일합니다.




  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





모델명 I-7022 M-7022 M-7022A
아날로그 출력
채널 2
범위 전압 0 ~ + 5V, 0 ~ + 10V, 0 ~ + 5V, 0 ~ + 10V, ± 5V, ± 10V
전류 0 ~ +20 mA, +4 ~ +20 mA
해상도 12-bit
정확도 0.1 %
Readback 정확도 FSR의 ± 0.5 %
DA 출력 응답 시간 10 ms

프로그래밍 가능한

출력 Slope

전압 0.0625 ~ 1024.0 V/초
전류 0.125 ~ 2048 mA/초
전류 부하 저항 내부 전원 : 500 Ω
외부 전원 : 1050 Ω
오픈 와이어 감지 (전류에만 해당) YES
채널 간 절연 YES, 2kV
단락 회로 보호 YES
파워 온 값 (Power-on Value) YES
안전 값 (Safe Value) YES





모델명 I-7022 M-7022 M-7022A
통신
인터페이스 RS-485
RS-485 바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
 Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolaton)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VDC
소비 전력 3.0W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C
습도 10 ~ 95 % RH, 비 응축





I-7022 CR  2-채널 아날로그 출력 모듈 with DCON 프로토콜, (채널-to-채널 절연) (Blue Cover) (RoHS)
I-7022-G CR  2-채널 아날로그 출력 모듈 with DCON 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS)
M-7022-G CR  2-채널 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS)
M-7022A-G CR  2-채널 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
