I-7024(R) / M-7024(R)(L)

제품명
I-7024(R) / M-7024(R)(L)
용도
아날로그 출력
특성
4-채널 아날로그 출력
제조사
ICPDAS(대만)

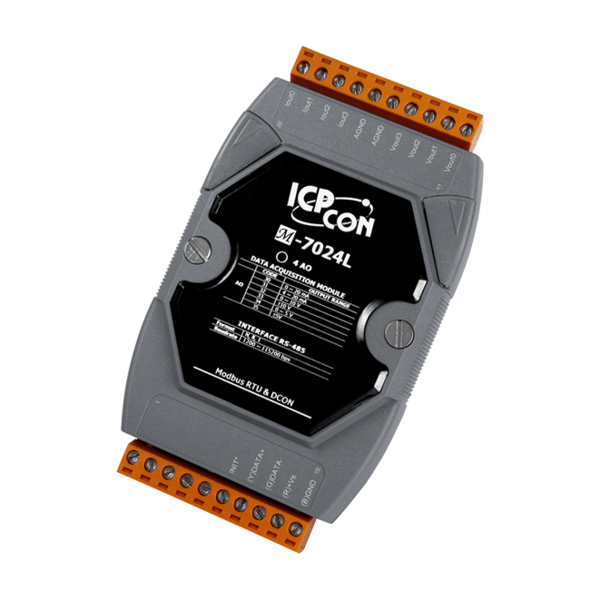

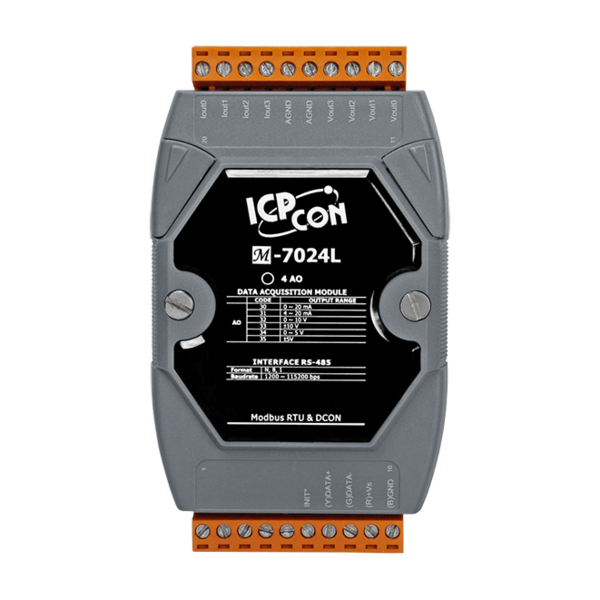

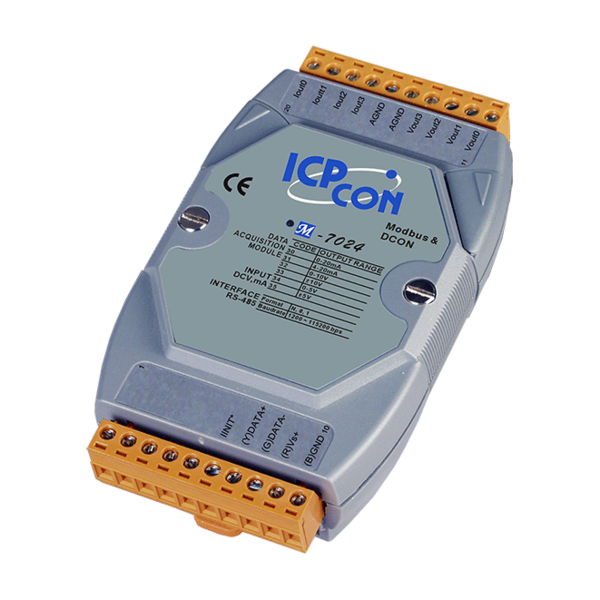

I-7024/I-7024R / M-7024/M-7024R/M-7024L
4-채널 아날로그 출력 모듈












  • ▪  I-7024 / M-7024 / M-7024L
  • => 4-채널 아날로그 출력
  • ▪ I-7024R / M-70247R
  • => 4-채널 아날로그 출력 및 5-채널 디지털 입력
  • ▪  소프트웨어 선택 가능 전류 또는 전압 출력
  • ▪  파워-온 값(Power-on Value) 설정
  • ▪  안전 값(Safe Value) 설정
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  프로그래밍 가능한 출력 Slope
  • ▪  듀얼 워치 독
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C

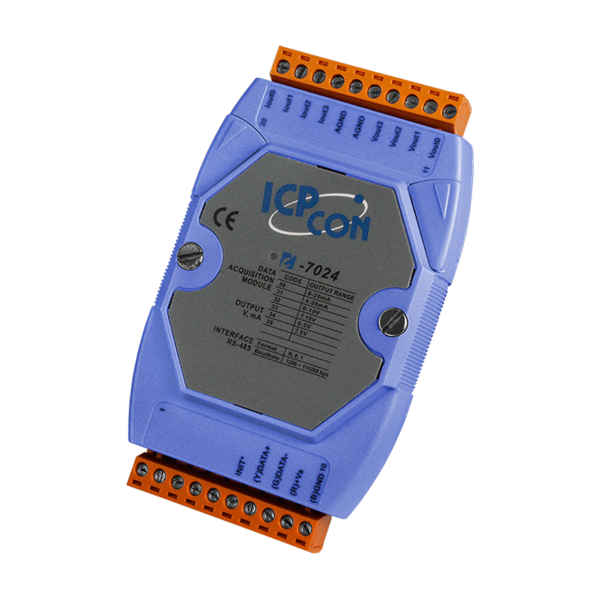

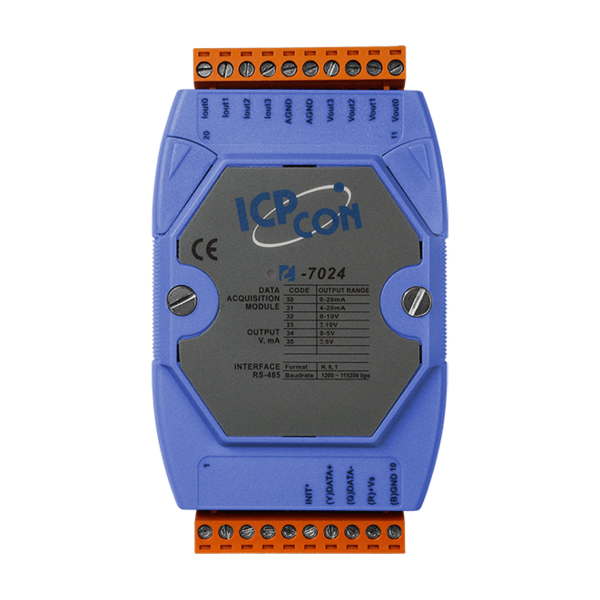

I-7024는 전류 및 전압 출력을 제공하는 14-bit 4-채널 아날로그 출력 모듈입니다. 전원 켜기 값과 안전한 값을 위한 옵션이 있습니다. 3000 VDC 내부 모듈 분리가 특징입니다.

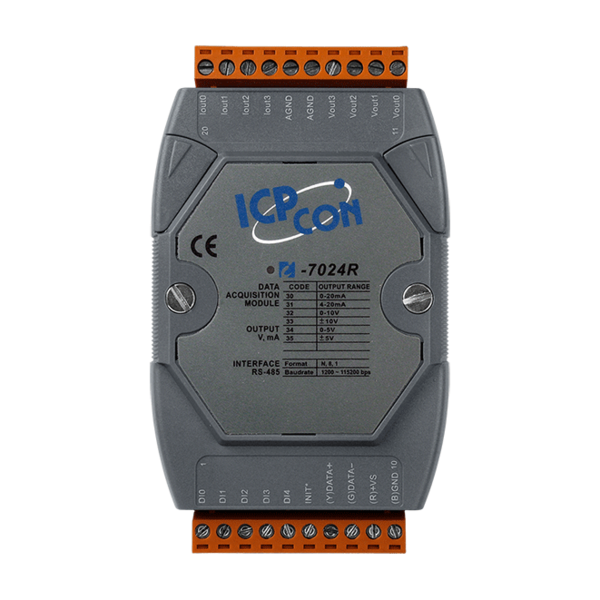

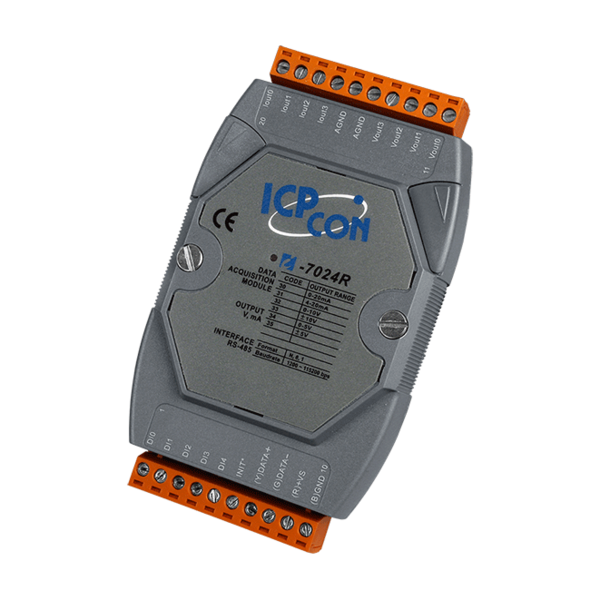

I-7024R은 I-7024와 동일하며 각 단자에 추가 5-채널 디지털 입력 및 4 KV ESD 보호 기능을 제공합니다.

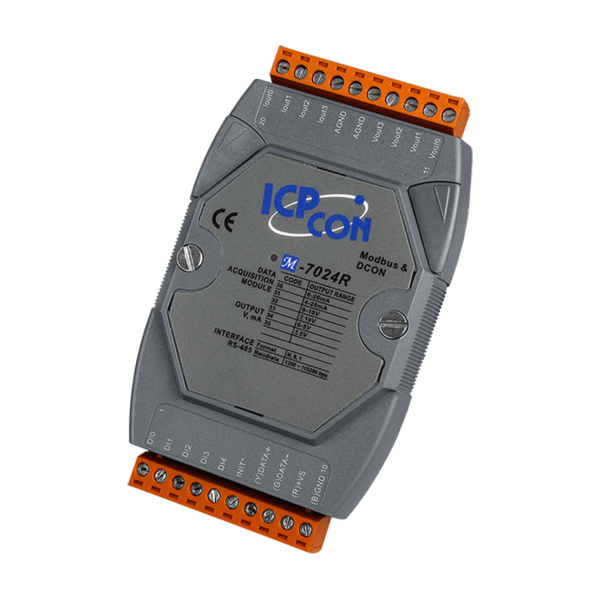

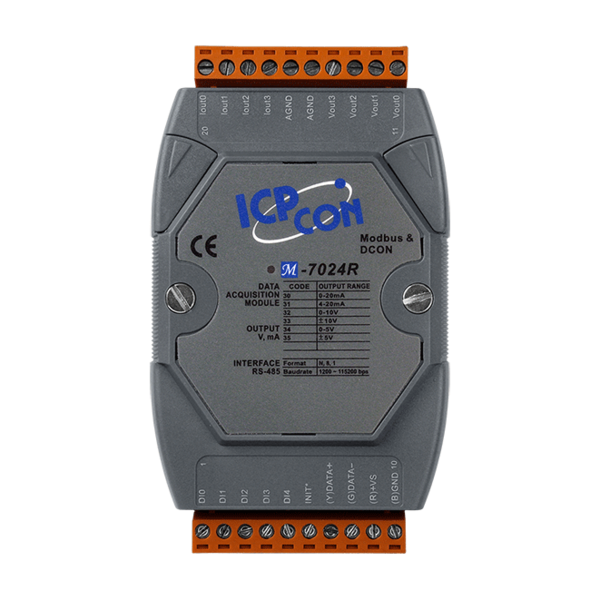

M-7024/M-7024R은 Modbus RTU 및 DCON 프로토콜을 지원하며 소프트웨어를 통해 구성 할 수 있습니다. 하드웨어 사양은 I-7024 / I-7024R의 하드웨어 사양과 동일합니다.




  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





모델명 I-7024 M-7024 I-7024R M-7024R M-7024L
아날로그 출력
출력 채널 4
범위 전압 0 ~ 5V, ± 5V, 0 ~ 10V, ± 10V,
전류 0 ~ 20 mA, 4 ~ 20 mA
해상도 14-bit 12-bit
정확도 0.1 %
DA 출력 응답 시간 10 ms
오픈 와이어 감지 (전류에만 해당) -
채널 간 절연 -
파워 온 값 (Power-on Value) YES
안전 값 (Safe Value) YES
디지털 입력
채널 - 5 -
입력 유형 -  Dry Contact (Source) -
접점 레벨 온 전압 레벨 -  Close to GND -
오프 전압 레벨 -  Open -
카운터 최대 카운트 -  16-bit (65535) -
최대 입력 주파수 - 50 Hz -
최소 펄스 폭 - 10 ms -





모델명 I-7024 M-7024 I-7024R M-7024R M-7024L
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON Modbus RTU, DCON DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 ± 2 kV 접점 각 단자에 대해 ± 4 kV 접점 각 단자에 대해 ± 8 kV 접점
EFT (IEC 61000-4-4) - 전력선에 대해 ± 4 kV
RS (IEC 61000-4-3) - 5 V / m, 80 MHz ~ 1GHz
 전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VC
소비 전력 2.4 W 3.2 W 2.7 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C
습도 10 ~ 95 % RH, 비 응축





I-7024 CR 4-채널 아날로그 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7024-G CR 4-채널 아날로그 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)
I-7024R-G CR 4-채널 아날로그 출력 & 5-채널 디지털 입력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)
M-7024-G CR 4-채널 아날로그 출력 모듈 with DCON and Modbus 프로토콜 (Gray Cover) (RoHS)
M-7024R-G CR 4-채널 아날로그 출력 & 5-채널 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
M-7024L-G CR ~ NEW ~ 12-bit 4-채널 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
