제품 상세보기

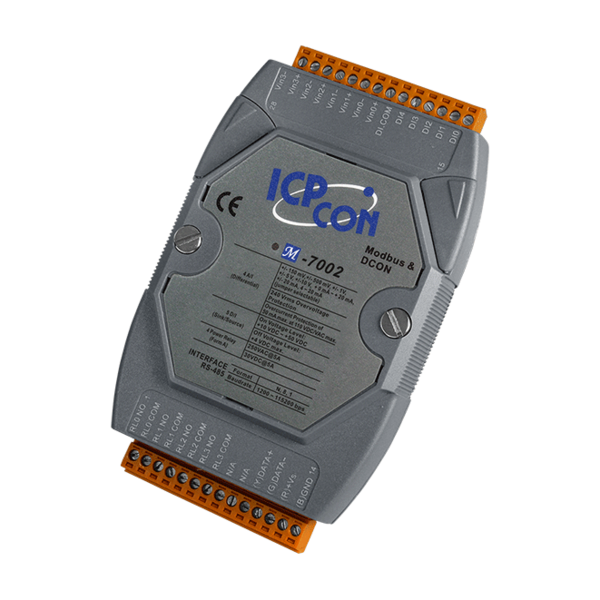

M-7002-G

제품명
M-7002-G
용도
다기능 입출력
특성
4 채널 AI, 5 채널 DI 및 4 채널 릴레이 출력 모듈
제조사
ICPDAS(대만)

M-7002-G
4-채널 AI, 5-채널 DI 및 4-채널 릴레이 출력 모듈












  • ▪  전압 및 전류 입력
  • ▪  +/- 240 Vrms 과전압 보호
  • ▪  고해상도 : 16-bit
  • ▪  25000 VDC 모듈 내부 절연
  • ▪  Sink 및 Source 타입 디지털 입력
  • ▪  포토커플 절연 (Photocouple Isolation)
  • ▪  릴레이 출력 지원
  • ▪  DIN-Rail 설치
  • ▪  듀얼 워치독
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





M-7002는 16-bit, 4 채널 차동 아날로그 입력, 5 채널 디지털 입력 및 4 채널 릴레이 출력 모듈입니다. 모든 채널은 모든 아날로그 채널 (+/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V, +/- 20 mA, 0 ~ 20 mA 및 4 ~ 20 mA) 및 디지털 출력은 단락 보호 및 과부하 보호 기능으로 알람 출력을 설정할 수 있습니다. 각 아날로그 채널은 개별 범위를 구성 할 수 있으며, 240Vrms의 높은 과전압 보호 기능이 있습니다. 전압 또는 전류 입력을 위해 점퍼를 선택할 수 있습니다. M-7002의 샘플링 속도는 고속 모드와 일반 모드로 선택이 가능합니다. M-7002는 4kV ESD 보호 및 2500VDC 모듈 내 절연 인증을 받았습니다 .




  • ▪  빌딩 자동화
  • ▪  공장 자동화
  • ▪  기계 자동화
  • ▪  원격 유지 보수
  • ▪  원격 진단
  • ▪  시험 장비





아날로그 입력
채널 4
배선 Differential
입력 범위 +/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V
+/- 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능)
해상도 12/16-bit
정확도 일반 모드 0.1 %
고속 모드 0.5 %
샘플링 속도 일반 모드 10Hz
고속 모드 60Hz
입력 임피던스 전압 2 M
전류 139 Ω
공통 전압 보호 +/- 200 VDC
개별 채널 구성
과전압 보호 240 Vrms
디지털 입력 / 카운터
채널 5
접점 Wet
Sink/Source (NPN/PNP) Sink/Source
On 전압 레벨 10 ~ 50 VDC
Off 전압 레벨 최대 +4 VDC
카운터 (50Hz, 16-bit)
입력 임피던스 10kΩ
과전압 보호 +/- 70 VDC
절연 전압 (Isolation Voltage) 3750 VDC
릴레이 출력
채널 4
유형 Power Relay (Form A)
접점 등급 5 A @ 250 VAC
5 A @ 30 VDC
서지 강도 3000 VDC
Operate Time 6ms
Release Time 3ms
기계적 내구성  2 × 107 ops.
전기적 내구성 105 ops.
파워 온 값 (Power-On Value)
안전 값 (Safe Value)
통신
인터페이스 RS-485
Format N, 8, 1
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU
듀얼 워치 독 예, 모듈 (1.6 초), 통신 (프로그램 가능)
LED 표시기 / 디스플레이
시스템 LED 표시기 예, 전원/통신 표시기 LED 1개
I/O LED 표시기 -
7-분절 LED 디스플레이
절연(Isolation)
모듈 내 절연, 필드-to-로직 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) +/- 4 kV
EFT (IEC 61000-4-4) +/- 4 kV
서지 (IEC 61000-4-5) +/- 3 kV
전원
역 극성 보호
입력 전압 범위 10 ~ 30 VDC
소비 전력 1.8W
기계적
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ + 75 °C
보관 온도 -40 ~ + 85 °C
습도 10 ~ 95 % RH, 비 응축





M-7002-G CR 4-채널 AI, 5-채널 DI 및 4-채널 릴레이 출력 모듈 with DCON, Modbus 프로토콜 (Gray Cover) (RoHS)





 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
