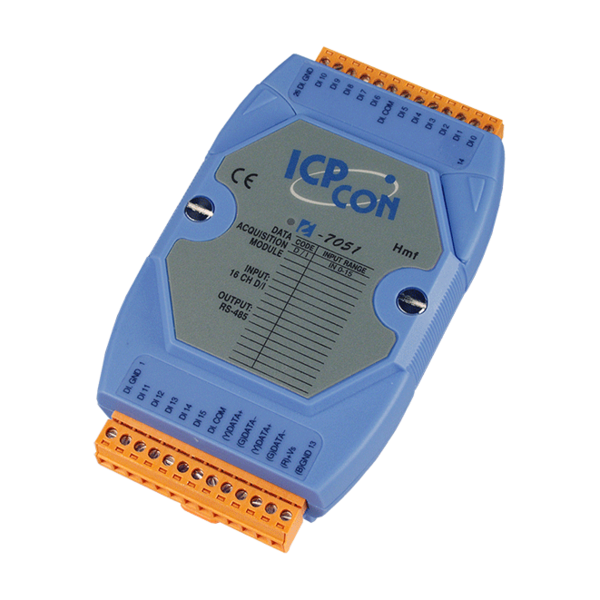

I-7051 (D)/ M-7051(D)
16-채널 절연(Isolation) 디지털 입력 모듈
I-7051은 디지털 입력을 위한 16 개의 채널을 제공합니다. Dry Contact과 Wet Contact을 모두 처리할 수 있고, Dry Contact에 대해 최대 500 미터의 유효 거리를 제공합니다.
모든 채널은 Photocouple(광접합 소자) 절연이 가능하고, 16-bit 카운터로 사용할 수도 있습니다.

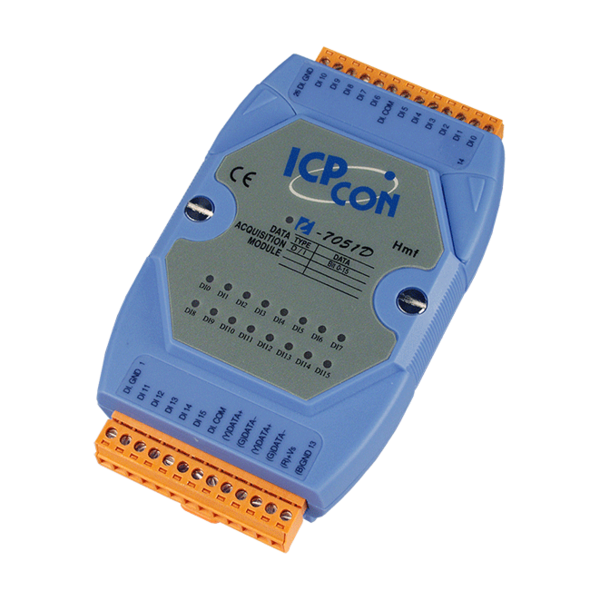

I-7051D에는 디지털 입력 채널의 상태를 모니터링하는데 사용할 수 있는 16 개의 LED 표시등이 있습니다.
4 kV ESD 보호 및 3750 VDC 내부 모듈 절연이 표준입니다.

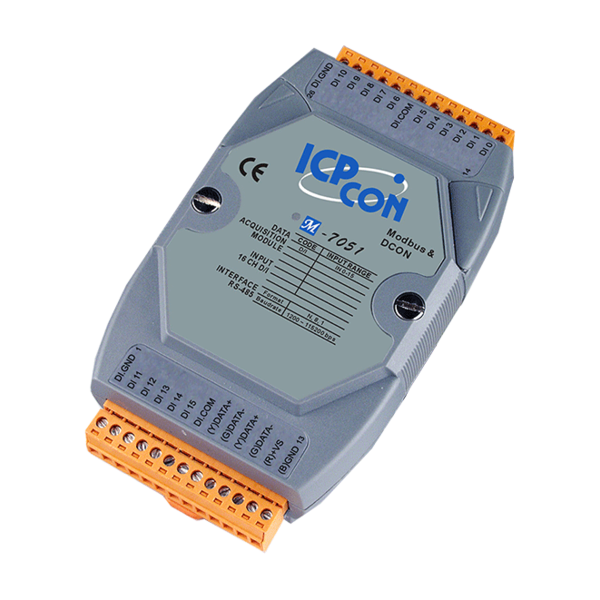

M-7051은 I-7051과 동일한 하드웨어 사양을 가지고 있고, DCON 프로토콜에 추가하여 Modbus RTU 프로토콜을 지원합니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
모델명 | I-7051 | I-7051D | M-7051 | M-7051D | |
디지털 입력 / 카운터 | |||||
채널 | 16 | ||||
유형 | Dry Contact | Source | |||
Wet Contact | Sink/Source | ||||
Wet Contact | On 전압 레벨 | +10 ~ 50 VDC | |||
Off 전압 레벨 | 최대 +4 VDC | ||||
Dry Contact | On 전압 레벨 | Close to GND | |||
Off 전압 레벨 | Open | ||||
Dry Contact 유효 거리 |
최대 500m | ||||
카운터 | 최대 카운트 | 65535 (16-bit) | |||
최대 입력주파수 | 100 Hz | ||||
최소 펄스 폭 | 5 ms | ||||
입력 임피던스 | 10 KΩ | ||||
채널 간 절연 | - | ||||
과전압 보호 | ± 70 VDC |
모델명 | I-7051 | I-7051 D | M-7051 | M-7051D |
통신 | ||||
인터페이스 | RS-485 | |||
바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | (N, 8, 1), (N, 8, 1), (E, 8,1) | |||
전송 속도 | 1200 ~ 115200bps | |||
프로토콜 | DCON | Modbus RTU, DCON | ||
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |||
I/O LED 표시기 | - | 16개 LED 디지털 입력 표시 | - | 16개 LED 디지털 입력 표시 |
7-분절 LED 디스플레이 | - | |||
절연 (Isolation) | ||||
모듈 내 절연, 필드-to-로직 | 3750 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | |||
임의 지점에 대해 ± 8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |||
Surge (IEC 61000-4-5) | 전력선 용 ± 3kV | |||
전원 | ||||
역 극성 보호 | YES | |||
입력 범위 | 10 ~ 30 VDC | |||
소비 전력 | 0.3 W | 1.1 W | 0.3 W | 1.1 W |
기구 | ||||
치수 (W x L x H) | 72 mm x 123 mm x 35 mm | |||
설치 | DIN 레일 또는 벽면 장착 | |||
환경 | ||||
작동 온도 | -25 ~ + 75 ° C | |||
보관 온도 | -40 ~ + 85 ° C | |||
습도 | 10 ~ 95 % RH, 비 응축 |
I-7051 CR | 16-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
I-7051-G CR | 16-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS) |
I-7051D CR | I-7051 with LED 디스플에이 (BlUe Cover) (RoHS) |
I-7051D-G CR | I-7051-G with LED 디스플레이 (Gray Cover) (RoHS) |
M-7051-G CR | 16-채널 절연(Isolation) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7051D-G CR | M-7051-G with LED 디스플레이 (Gray Cover) (RoHS) |
tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
tM-7561 CR | USB to RS-485 converter (RoHS) |
tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
