M-7054(D)/M-7054P(D)

제품명
M-7054(D)/M-7054P(D)
용도
디지털 입출력
특성
16-채널 절연(Isolation) 범용 디지털 입출력
제조사
ICPDAS(대만)

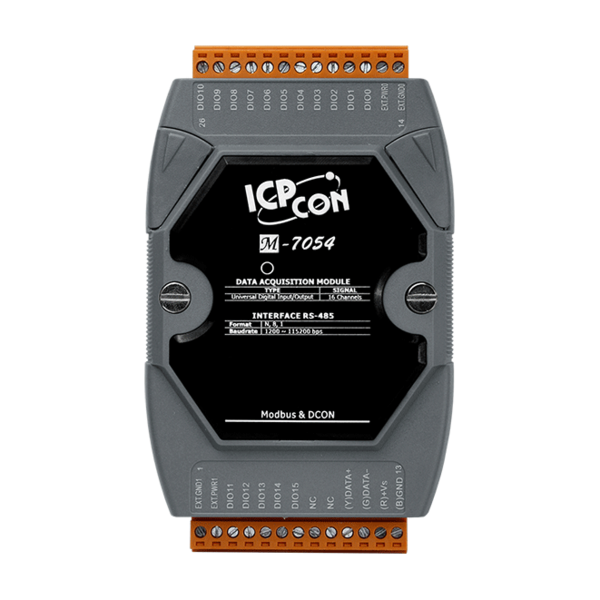

M-7054(D)  / M-7054P(D)

16-채널 절연(Isolation) 범용 디지털 입출력 모듈












  • ▪  16-채널 범용 디지털 입출력
  • ▪  M-7054 (D)
    => 채널 당 100mA 부하 전류
    => ± 4kV ESD 보호
    ▪  M-7054P (D)
    => 단락 보호 기능,  채널 당 500mA 부하 전류
    => ± 8kV ESD 보호
    => 전력선용 ± 3kV 서지 보호
  • ▪  모든 디지털 입력 채널을 16-bit 카운터로 사용 가능
± 4kV EFT 보호
3750 VDC 절연 전압
  • ▪  Power-on Value 설정
  • ▪  Safe Value 설정
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





M-7054(P)는 범용 디지털 입력/출력을 위한 16 개의 채널을 제공하며, 배선 연결을 통해 선택할 수 있습니다. 디지털 입력 채널은 Dry 접점이며 16 비트 카운터로 사용할 수 있고,  디지털 출력 채널은 단락 방지 기능과 파워-온 값(Power-on Value) 및 안전 값(Safe Value) 구성 옵션이 있는 Sink Type입니다.
또한, 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 ± 8kV ESD, ± 4kV EFT 및 ± 3kV 서지 보호 및 3750 VDC 모듈 내부 절연 기능을 제공합니다.





▪ 빌딩 자동화

▪ 공장 자동화

▪ 기계 자동화

▪ 원격 유지 보수

▪ 원격 진단

▪ 테스트 장비





모델명 M-7054
M-7054D
M-7054P
M-7054PD
범용 디지털 입력/출력 (Universal Digital Input/Output)
채널 16-channel Isolated Universal Digital Input/Output (Configurable via Wire Connection)
디지털 입력 Dry Contact ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
Counters 최대 Count 16-bit (0~65535)
최대입력 Frequency 100 Hz
최소 Pulse Width 10 ms
과전압 보호  ±35 VDC  ±60 VDC
디지털 출력 출력 유형 Sink
최대 부하 전류 100 mA 500 mA
부하 전압  +5 ~ 30 VDC  +5 ~ 50 VDC
과전압 보호 -  60 VDC
과부하 보호 - Yes
단락 보호 (Short Circuit Protection) - Yes
파워-온 값 (Power-on Value) Yes, 프로그래밍 가능
안전 값 (Safe Value) Yes, 프로그래밍 가능





모델명 M-7054 M-7054D M-7054P M-7054PD
통신
인터페이스 RS-485
RS-485 Bias Resistor No (Usually supplied by the RS-485 Master. Alternatively, add a tM-SG4 or SG-785)
Format N, 8, 1
전송 속도 (Baud Rate) 1200 to 115200 bps
프로토콜 (Protocol) Modbus RTU, DCON
듀얼 워치독 (Dual Watchdog) Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 Yes, 전용/통신 표시 LED 1개
I/O LED 표시기 - Yes - Yes
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내부 절연(Isolation), Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2) ±4 kV Contact for each Terminal ±8 kV Contact for each Terminal
±8 kV Air for Random Point ±16 kV Air for Random Point
EFT (IEC 61000-4-4) ±4 kV for Power Line
Surge (IEC 61000-4-5) - ±3 kV for Power Line
전원
Reverse Polarity Protection Yes
입력 범위  +10 ~ +30 VDC
소비 전력 1.2 W 1.3 W 1.2 W 1.3 W
기계
치수 (L x W x H) 123 mm x 72 mm x 35 mm
설치 DIN-Rail or Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95% RH, 비응축(Non-condensing)





M-7054-G CR 16-채널 절연(Isolated) 범용 디지털 입력/출력 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS)

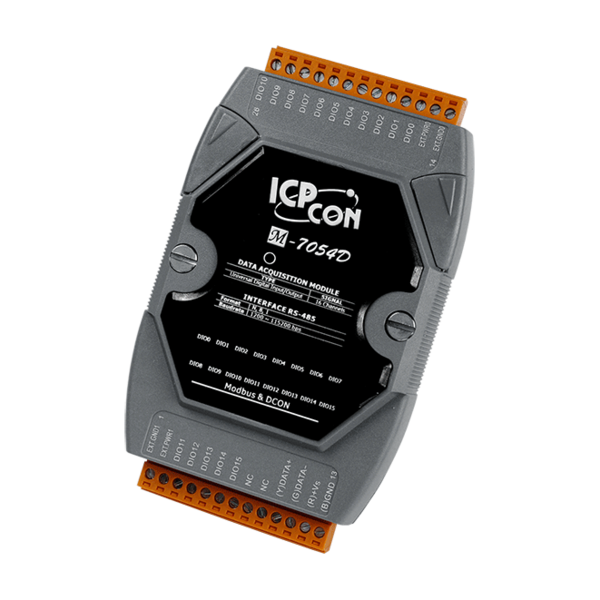

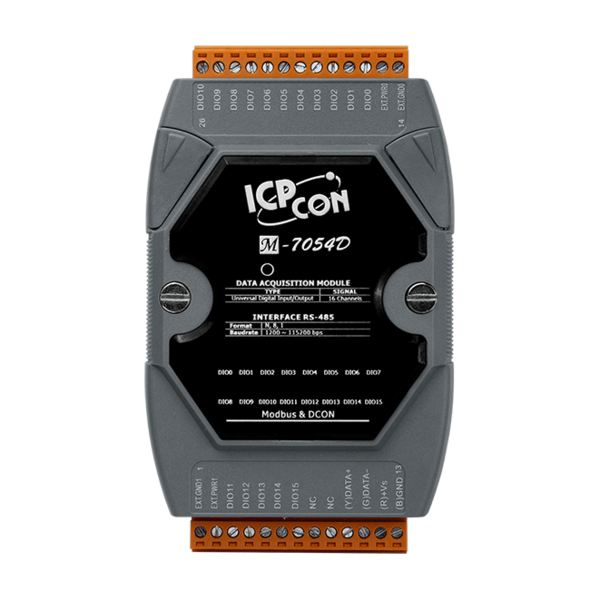

M-7054D-G CR M-7054 with LED Display (회색 커버) (RoHS)
M-7054P-G CR M-7054 with 고부하 전류 출력 (회색 커버) (RoHS)
M-7054PD-G CR M-7054P with LED Display (회색 커버) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 허브 (RoHS)
SG-770 CR 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS)
SG-3000 Series 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기
