I-7066(D) / M-7066P(D)

제품명
I-7066(D) / M-7066P(D)
용도
릴레이 출력 & 디지털 입력
특성
7-채널 PhotoMos Relay 출력
제조사
ICPDAS(대만)

I-7066  / I-7066D / M-7066P / M-7066PD

7-채널 PhotoMos Relay 출력 모듈












  • I-7066 (D)
  • => PhotoMOS 릴레이 : 0.13A @ 350V (AC 펙 또는 DC)
  • M-7066P (D)
  • => PhotoMOS 릴레이 : 1 A @ 80 V (AC 펙 또는 DC)
  • 7 개의 PhotoMOS 릴레이 출력
  • 아킹 없음, 바운스 없음, 스위칭 노이즈 없음
  • 광전지 절연 (Photocouple Isolation)

  • ▪ 파워-온 값 (Power-on Value) 설정
  • 안전 값 (Safe Value) 설정
  • ▪ 듀얼 워치 독
  • ▪ RoHS 준수
  • 넓은 작동 온도 범위 : -25 ~ + 75 °C





I-7066M-7066P는 모두 7 개의 Form A PhotoMOS 릴레이 출력 채널을 특징으로 합니다.
전기 기계식 릴레이와 비교하여 PhotoMOS 릴레이는 보다 빠른 응답 시간, 더 높은 내구성, 진동 및 충격 저항성을 제공합니다.
PhotoMOS 릴레이에는 아킹(
arcing), 바운스(bounce) 및 스위칭 노이즈(switching noise)도 없으며, 전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
I-7066D 및 M-7066PD에는 각각 채널 상태를 표시하고 4kV ESD 보호를 제공하는데 사용되는 7 개의 LED 표시기가 있습니다.





▪ 빌딩 자동화

▪ 공장 자동화

▪ 기계 자동화

▪ 원격 유지 보수

▪ 원격 진단

▪ 테스트 장비





모델명 I-7066 I-7066D M-7066P M-7066PD
릴레이 출력
채널 7
릴레이 유형 PhotoMOS Relay (Form A)
 Form A
 PhotoMOS
부하 전압 범위 350 V (AC peck 또는 DC) 80 V (AC peck 또는 DC)
연속 부하 전류 0.13 A 1 A
최고 부하 전류 0.4 A 3 A

출력 오프 상태

누설 전류

1 uA
작동 시간 2 ms (최대) 5 ms (최대)
릴리스 시간 1 ms (최대) 0.2 ms (최대)
전기 내구성 긴 수명 및 아킹 없음, 바운스 없음, 스위칭 노이즈 없음
파워 온 값 (Power-on Value) YES, 프로그래밍 가능
안전 값 (Safe Value) YES, 프로그래밍 가능





모델명 I-7066 I-7066D M-7066P M-7066PD
통신
인터페이스 RS-485
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
 프로토콜 DCON DCON, Modbus RTU
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -  YES, 7개 LED
릴레이 출력 표시
- YES, 7개 LED
릴레이 출력 표시
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 5000 VDC 2000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 8 릴레이 및 전력선에 대해 ± 4kV
RS-485 포트 라인에 대해 ± 2kV
서지 (IEC 61000-4-5) -
전원
역 극성 보호  YES
입력 전압 범위 10 ~ 30 VDC
소비 전력 0.4W 0.8 W 0.5 W 0.9W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축

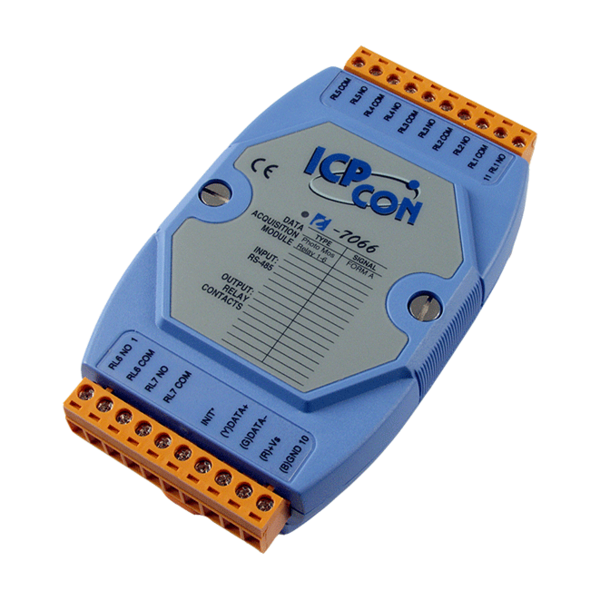

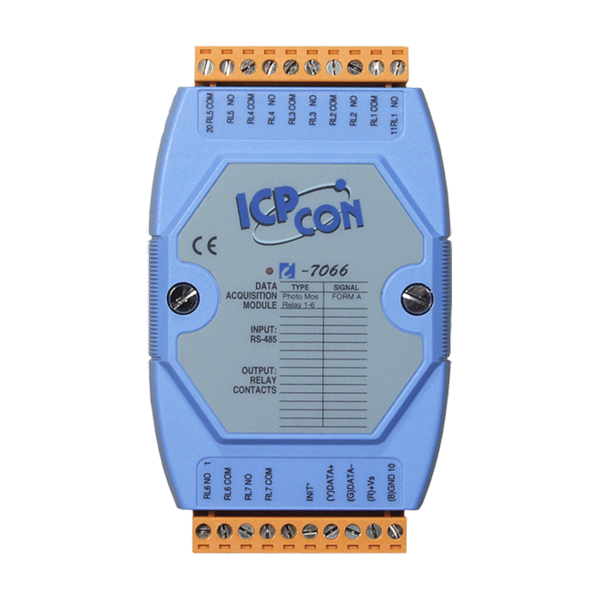

I-7066 CR  7-채널 Photo-Mos Relay 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)

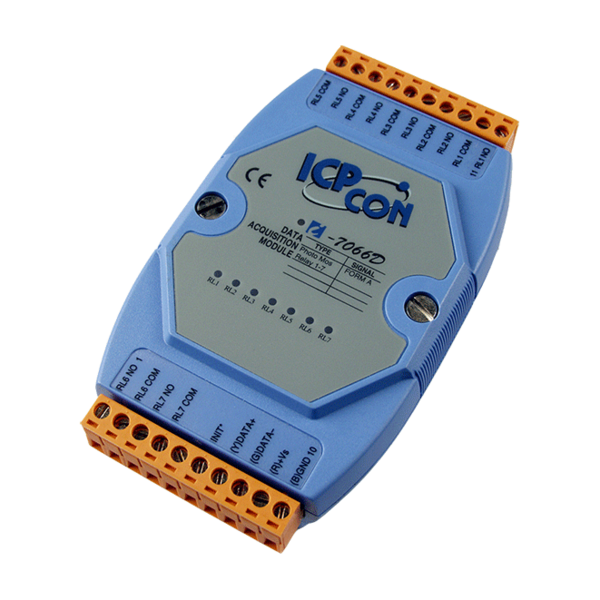

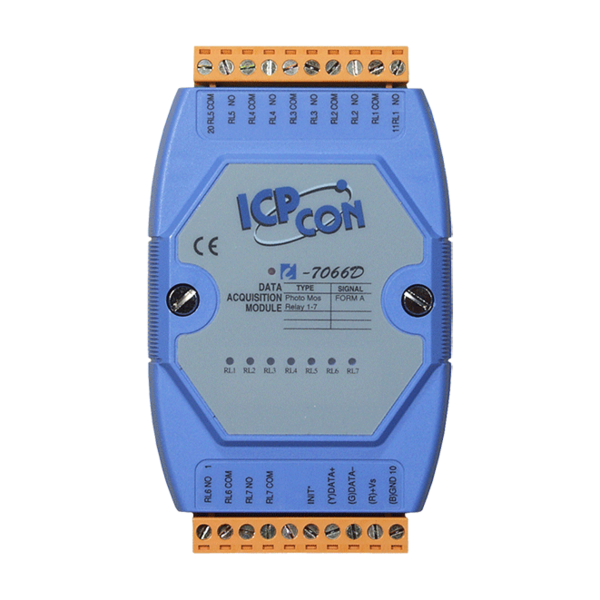

I-7066D CR   I-7066 with LED Display (Blue Cover) (RoHS)

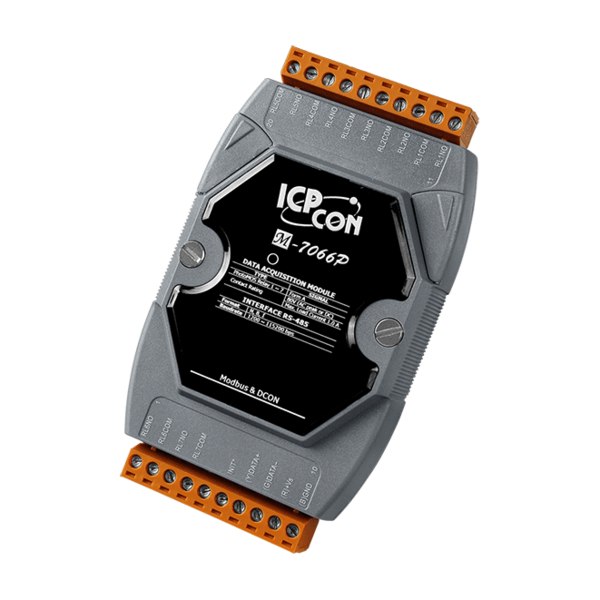

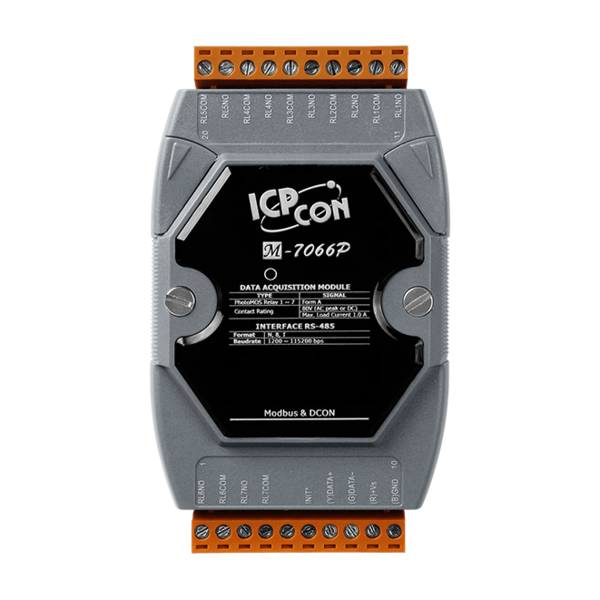

M-7066P-G CR  7-채널 Photo-Mos Relay 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)

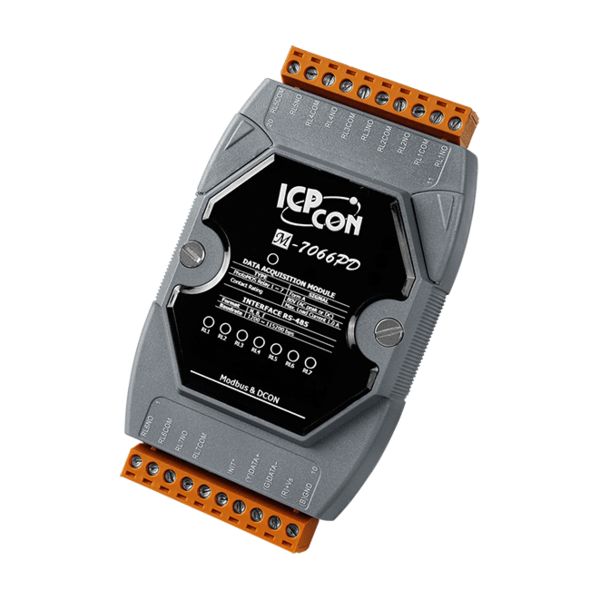

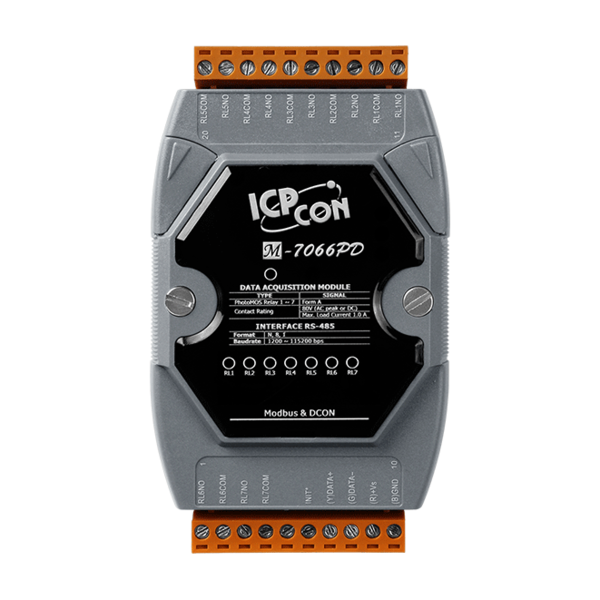

M-7066PD-G CR  M-7066P with LED Display (Gray Cover) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 허브 (RoHS)
SG-770 CR 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS)
SG-3000 Series 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기
