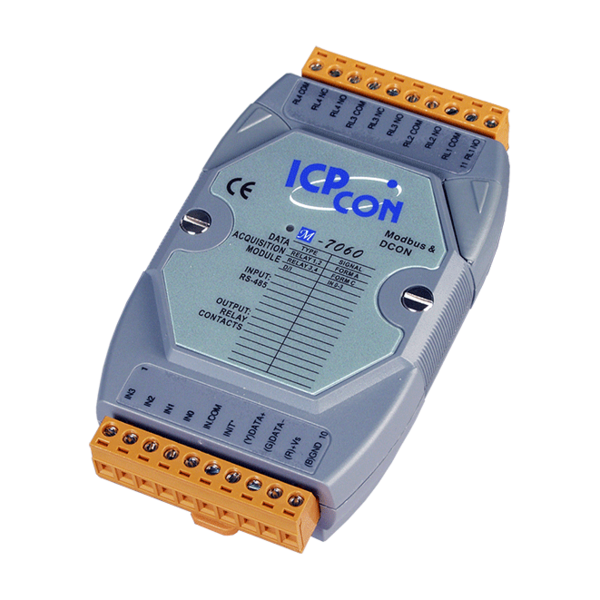

I-7060(D) / M-7060(D) / M-7060P(D)

제품명
I-7060(D) / M-7060(D) / M-7060P(D)
용도
릴레이 출력 & 디지털 입력
특성
4-채널 절연 디지털 입력 및 4-채널 릴레이 출력
제조사
ICPDAS(대만)

I-7060 (D) / M-7060(D) / M-7060P(D)

4-채널 절연(Isolation) 디지털 입력 & 4-채널 릴레이 출력모듈












  • I-7060(D) / M-7060(D)
  • => 2 Form A 및 2 Form C 신호 릴레이 출력
  • => 전력선에 ± 2 kV EFT 보호

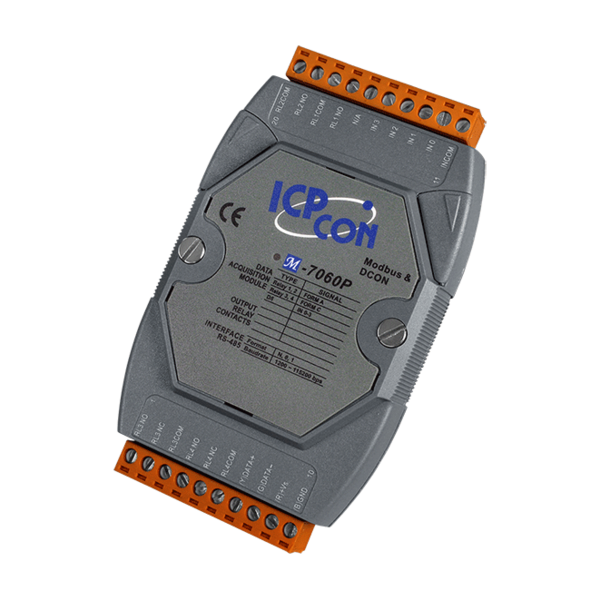

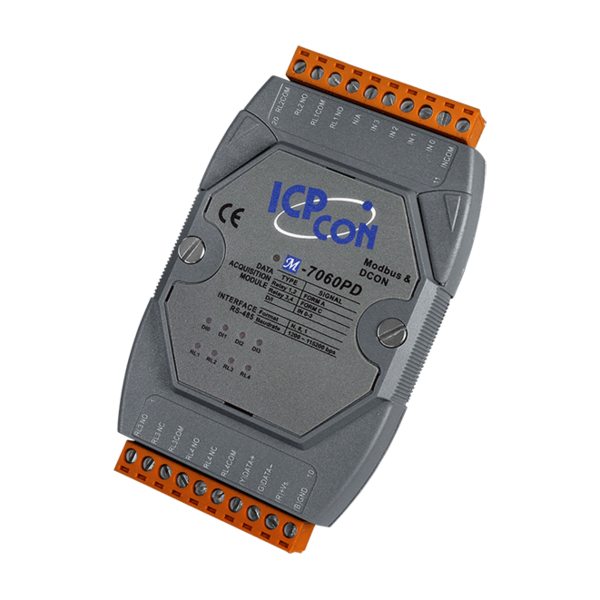

  • M-7060P(D)
  • => 2 Form A 및 2 Form C 전원 릴레이 출력
  • => 전력선에 ± 4 kV EFT 보호
  • => 전력선에 ± 3kV 서지 보호

▪  Sink 또는 Source type 지털 입력

▪  모든 디지털 입력 채널을 16-bit 카운터로 사용 가능

  • ▪ 파워-온 값 (Power-on Value) 설정
  • 안전 값 (Safe Value) 설정
  • ▪ 듀얼 워치 독
  • ▪ RoHS 준수
  • 넓은 작동 온도 범위 : -25 ~ + 75 °C





7060 시리즈는 4 개의 디지털 입력 채널, 2 개의 Form A 및 2 개의 Form C 신호 릴레이 출력 채널을 제공합니다.

M-7060P는 4-채널 디지털 입력, 2-채널 Form A 및 2-채널 Form C 전원 릴레이 출력 채널을 제공합니다.

모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 배선 연결을 통해 Sink 또는 Source 유형으로 선택할 수 있습니다.

7060 시리즈의 "D"버전은 디지털 입력 및 릴레이 출력의 상태를 모니터링하는데 사용할 수 있는 8 개의 LED 표시기를 제공합니다.

7060 시리즈의 "M"버전은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.

전원 켜기 및 안전한 값 구성 옵션이 있으며, 4 kV ESD 보호 및 3750 VDC 산업 내 환경에서 노이즈 보호 기능을 향상시키기 위해 모듈 내부 절연(intra-module isolation)이 제공됩니다.

7060 시리즈는 작은 신호 스위칭 애플리케이션에 이상적인 솔루션이며, M-7060P는 고전력 애플리케이션을 위한 완벽한 솔루션입니다.





▪ 빌딩 자동화

▪ 공장 자동화

▪ 기계 자동화

▪ 원격 유지 보수

▪ 원격 진단

▪ 테스트 장비





모델멸 I-7060 M-7060 M-7060P
I-7060D M-7060D M-7060PD
릴레이 출력
채널 4 (Form A × 2, Form C × 2)
릴레이 유형 Signal Relay  Power Relay
 Form A Relay  Contact Rating 0.6 A @ 125 VAC
2 A @ 30 VDC
16A @ 250VAC
10A @ 30VDC
최소 접점 부하 10 uA @ 10 mA 100 mA @ 6 V
접점 성분 금도금은 (Gold-paled siver) 은 주석 합금 (siver Tin Alloy)
작동 시간 3 ms 10 ms
릴리스 시간 2 ms 5 ms
기계적 내구성  1 x 108 ops.  1 x 107 ops.
전기 내구성  5 × 105 ops.  1 × 105 ops.
 Form C Relay Contact Rating 0.6 A @ 125 VAC
2 A @ 30 VDC
NO : 10 A @ 250 VAC
NC : 6 A @ 250 VAC
최소 접점 부하 10 uA @ 10 mA 100 mA @ 6V
 접점 성분  금도금은 (Gold-paled siver)  은 주석 합금 (siver Tin Alloy)
작동 시간 3 ms 10 ms
릴리스 시간 2 ms 5 ms
기계적 내구성  1 x 108 ops.  1 x 107 ops.
전기 내구성  5 × 105 ops.  1 × 105 ops.
Surge 강도 1500 VDC 2500 VDC
파워 온 값 (Power-on Value) YES
안전 값 (Safe Value) YES
디지털 입력 / 카운터
채널 4
유형  Dry Contact -
 Wet Contact  Sink/Source
On 전압 레벨 최대 +1 VDC 최대 +4 VDC
Off 전압 레벨 +4 ~ 30 VDC +10 ~ 50 VDC
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 위트 5 ms
입력 임피던스 3 kΩ 10 kΩ
과전압 보호 ± 35 VDC ± 70 VDC





모델명 I-7060 M-7060 M-7060P
I-7060D M-7060D M-7060PD
통신
인터페이스 RS-485 Modbus RTU, DCON
 Formet (N, 8, 1), (N, 8, 1), (E, 8,1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -
YES, 디지털 입력/릴레이 출력 표시 LED 8 개
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 2kV 전력선 용 ± 4kV
서지 (IEC 61000-4-5) - 전력선 용 ± 3kV
전원
역 극성 보호  YES
입력 범위 10 ~ 30 VDC
소비 전력 1W 1W 1.4 W
1.4 W 1.4 W 1.8 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축

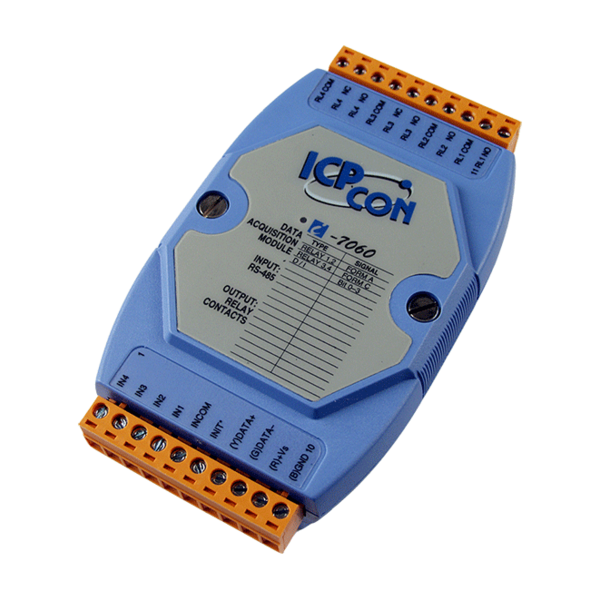

I-7060 CR 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7060-G CR  4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)

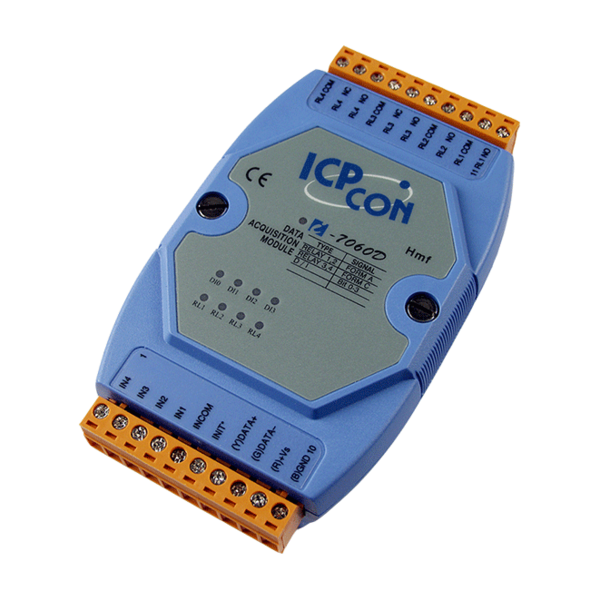

I-7060D CR I-7060 with LED 디스플레이 (Blue Cover) (RoHS)
I-7060D-G CR  I-7060 with LED 디스플레이 (Gray Cover) (RoHS)
M-7060-G CR 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)

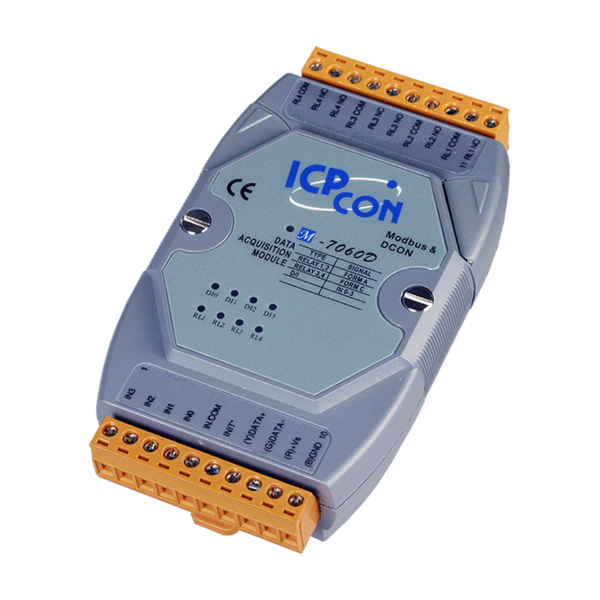

M-7060D-G CR M-7060-G with LED 디스플레이 (Gray Cover) (RoHS)
M-7060P-G CR 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
M-7060PD-G CR M-7060P-G with LED 디스플에이 (Gray Cover) (RoHS)





tM-7520U CR RS-232 to RS-485 컨버터 (RoHS)
tM-7561 CR USB to RS-485 컨버터 (RoHS)
tM-SG4 CR RS-485 Pull-high/Pull-low 및 종단 저항(Termination Resistor) 모듈 (RoHS)
I-7514U CR 4-채널 RS-485 허브 (RoHS)
SG-770 CR 7-채널 차동(differential) 또는 14-채널 단일 종단(single-ended) 서지 보호 (RoHS)
SG-3000 Series 신호 조절 모듈 for 열전대(Thermocouple), RTD, DC 전압, DC 전류 및 전원 입력 변환기
