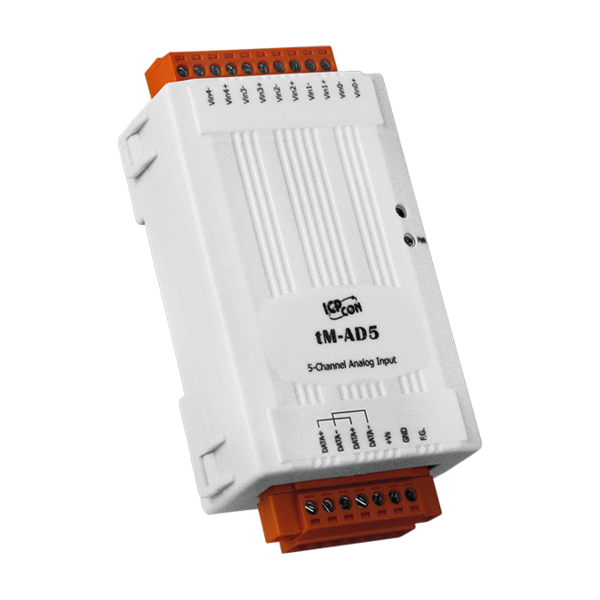

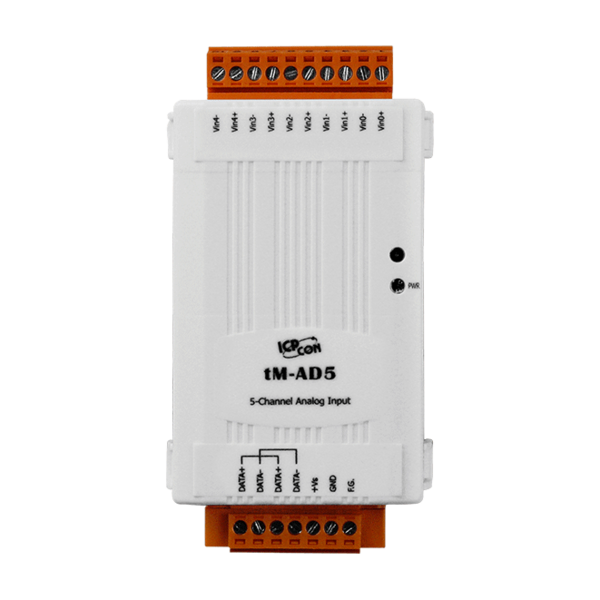

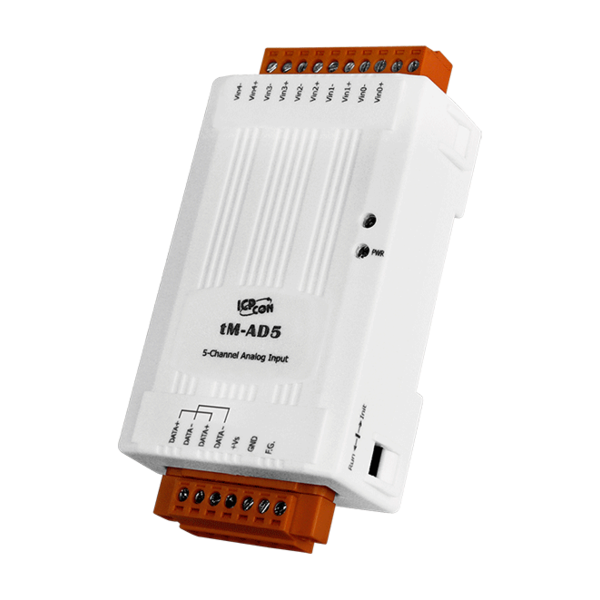

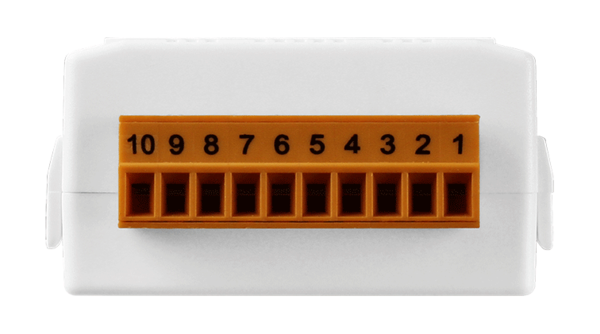

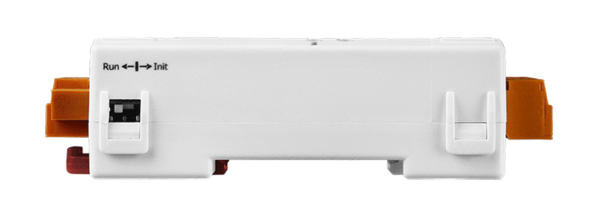

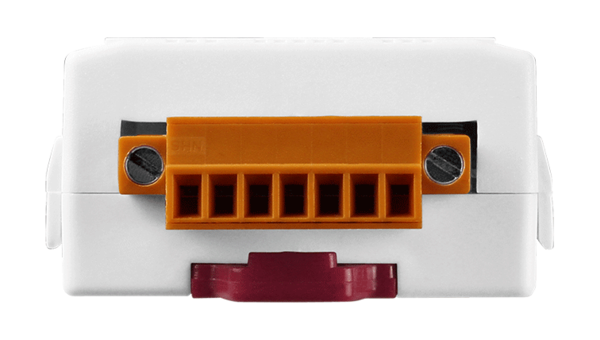

tM-AD5
5-채널 Isolated 아날로그 입력 모듈 with 고전압 보호
▪ 5-채널 차동(Differential) 입력
▪ 전압 입력
▪ 120 VDC 과전압 보호
▪ 해상도 : 14/12-bit
▪ 샘플링 속도 조정 가능
▪ 4kV ESD 및 EFT 보호
▪ 3 kV 서지 보호
▪ 듀얼 워치 독
▪ 2500 VDC 모듈 내부 절연
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
tM-AD5는 아날로그 입력 모듈로써 5개의 차동 아날로그 입력 채널이 있고, 모든 아날로그 입력(+/- 500 mV, +/- 1 V, +/- 2.5 V, +/- 5 V, +/- 10 V)은 프로그래밍 가능한 입력 범위를 제공하며, 120 VDC의 높은 과전압 보호 기능이 있습니다.
tM-AD5의 샘플링 속도는 조정 가능하며 고속 모드 또는 일반 모드에서 사용할 수 있으며, 또한 4 KV ESD 보호 기능과 2500 Vrms 모듈 내 격리 기능을 제공합니다.
▪ 공업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
아날로그 입력 | ||
입력 채널 | 5 차동(Differential) | |
유형 | +/- 1 V, +/- 2.5 V, +/- 5 V, +/- 10 V | |
해상도 | 일반 모드 | 14-bit |
고속 모드 | 12-bit | |
샘플링 속도 | 일반 모드 | 총 10 Hz |
고속 모드 | 총 200 Hz | |
정확도 | 일반 모드 | ± 0.1 % |
고속 모드 | ± 0.5 % | |
제로 드리프트 (Zero Drift) | +/- 20 μV/°C | |
스팬 드리프트 (Span Drift) | +/- 25 ppm/°C | |
입력 임피던스 | 20 MΩ | |
과전압 보호 | 120 VDC |
통신 | ||
인터페이스 | RS-485 | |
포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
전송 속도 | 1200 ~ 115200 bps | |
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
전원 | 전원 표시 LED 1개 | |
절연 (Isolation) | ||
모듈 내 절연, 필드-to-로직 | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
임의 지점에 대해 ± 8 kV 공기 | ||
EFT (IEC 61000-4-4) | 전력 용 ± 4 kV | |
전원 요구 사항 | ||
역 극성 보호 | Yes | |
터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
소비 전력 | 최대 1 W | |
기계 | ||
치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
설치 | DIN 레일 마운팅 | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -30 °C ~ +75 °C | |
습도 | 10 ~ 95 % RH, 비응축 |
tM-AD5 CR | 5-채널 절연 아날로그 입력 모듈 (RoHS) with 고전압 보호 |
