제품 상세보기

tM-P4A4

제품명
tM-P4A4
용도
초소형 디지털 입출력
특성
4-채널 디지털 입력 및 4-채널 디지털 출력 모듈
제조사
ICPDAS(대만)

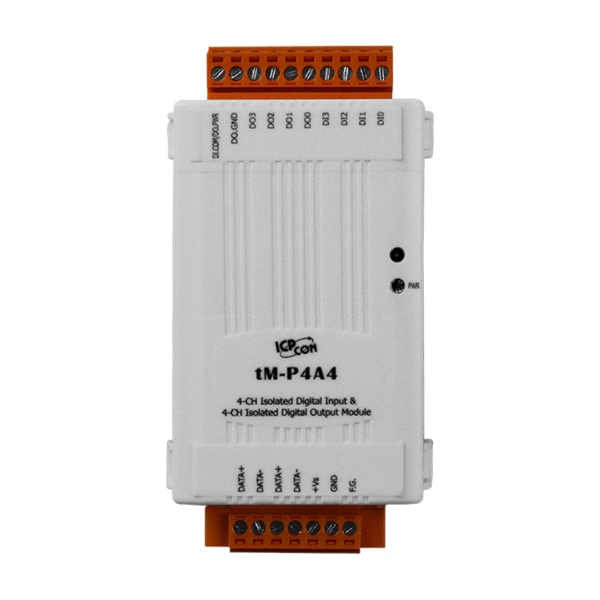

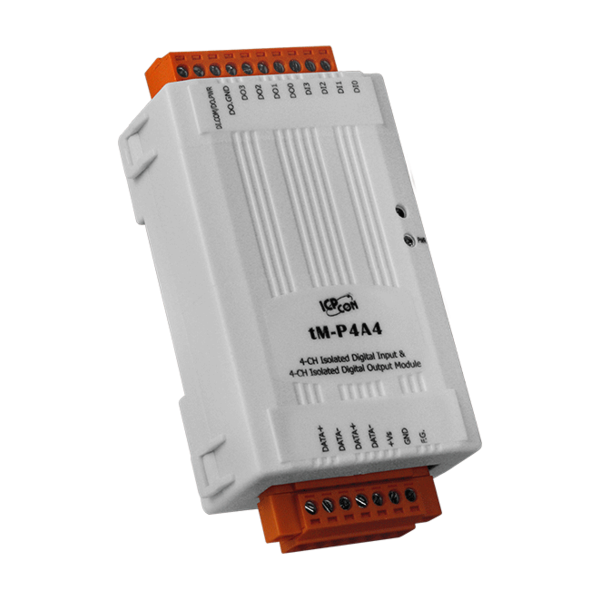

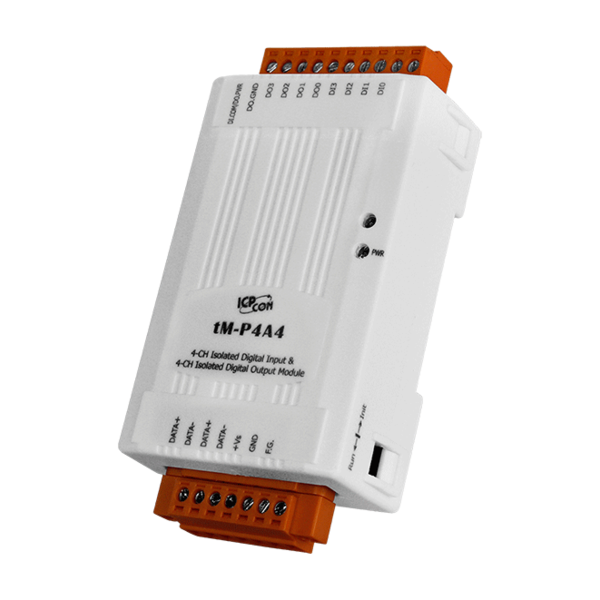

tM-P4A4

4-채널 절연 디지털 입력 및 4-채널 Source-type 절연 디지털 출력 모듈












▪  Source-Type 디지털 출력
▪  Sink-type 디지털 입력
▪  광전지 절연 (Photocouple Isolation)
▪  모든 채널은 16-bit 카운터로 사용 가능
▪
듀얼 워치 독
▪  파워-온 값 (Power-on Value) 설정
▪  안전 값(Safe Value) 설정
▪  비용 효율적
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-P4A4는 디지털 입력을 위한 4 개의 채널과 디지털 출력을 위한 4 개의 채널을 제공하며, 각각은 광전지 절연(Photocouple Isolation)을 특징으로 합니다.
tM-P4A4는 단락 회로 보호 기능이 있는 소스 타입(
Source-type) 출력을 지원하며, 입력은 싱크 타입(Sink-type) 입니다.
모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다.

power-onsafe 디지털 출력 값을 구성하는 옵션이 있고, 4 kV ESD 보호 및 3750 VDC 모듈 내부 절연을 제공됩니다.




공업 자동화
산업 기계
빌딩 자동화
식음료 시스템
반도체 제조
제어 시스템





디지털 입력 / 카운터
입력 채널 4
유형 Wet 접점 (Sink)
On 전압 레벨 +4.0 VDC ~ 50 VDC
Off 전압 레벨 최대 +1 V
입력 임피던스 10 KΩ, 0.66 W
카운터 채널 4
최대 카운터 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
과전압 보호 70 VDC
디지털 출력
출력 채널 4
유형 절연 오픈 콜렉터 (Source)
최대 부하 전류 650 mA/채널
부하 전압 +10 VDC ~ +40 VDC
과전압 보호 47 VDC
과부하 보호 Yes
단락 회로 보호 Yes
파워 온 값 (Power On Value) Yes, 프로그래밍 가능
안전 값 (Safe Value) Yes, 프로그래밍 가능





통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.5 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축





tM-P4A4 CR 4 채널 절연 디지털 입력 및 4 채널 Source Type 절연 디지털 출력 모듈 (RoHS)
