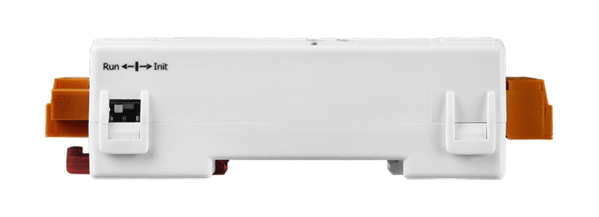

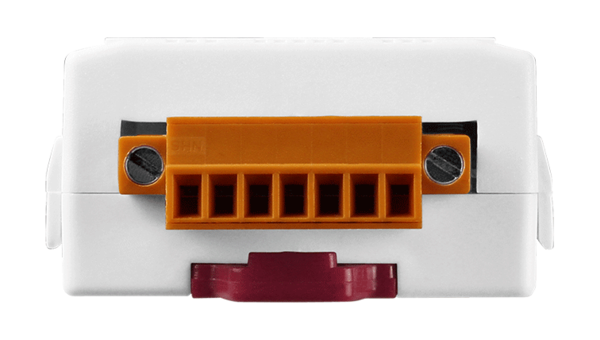

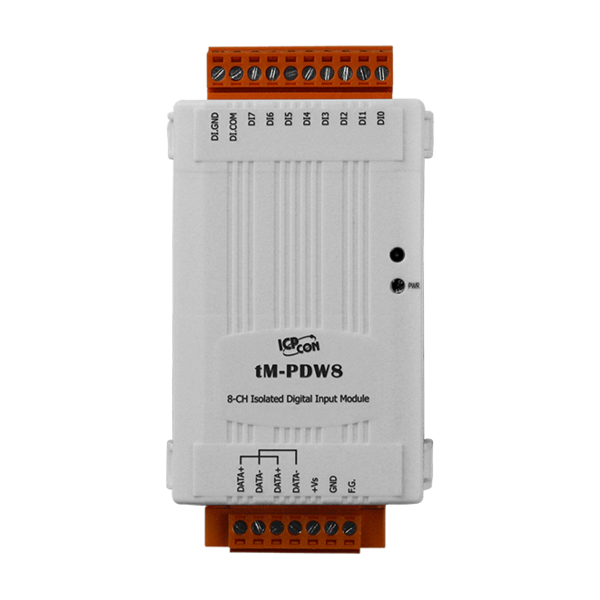

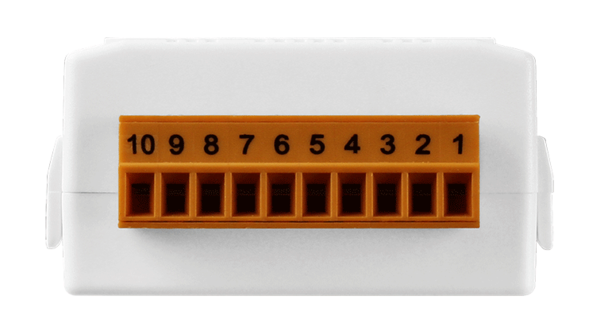

tM-P8 / tM-PDW8
5-채널 절연 디지털 입력 모듈
▪ tM-P8
=> Wet 접점 Source 또는 Sink 타입 디지털 입력
▪ tM-PDW8
=> Dry 접점 Source 타입 디지털 입력
=> Wet 접점 Source 또는 Sink 타입 디지털 입력
▪ 광전지 절연 (Photocouple Isolation)
▪ 배선 연결을 사용하여 Dry 접점 및 Wet 접점 선택 가능
▪ 모든 채널은 16-bit 카운터로 사용 가능
▪ 듀얼 워치 독
▪ 파워-온 값 (Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
tM-P8 / tM-PDW8은 디지털 입력을 위한 8 개의 채널을 제공하며, 각 채널은 포토 커플러 절연(photocoupler isolation)을 특징으로 합니다.
또한 입력은 배선 연결을 사용하여 Sink 또는 Source 유형이 될 수 있으며, 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
4 kV ESD 보호 및 3750 VDC 모듈 내부 절연도 제공됩니다.
▪ 모든 종류의 on/off 제어
▪ 공업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
모델 | tM-P8 | tM-PDW8 | |
디지털 입력 / 카운터 | |||
입력 채널 | 8 | ||
유형 | Wet 접점 (Sink, Source) | Wet 접점 (SInk, Source) + Dry 접점 (Source) | |
Wet 접점 | ON 전압 레벨 | +3.5 VDC ~ 50 VDC | |
OFF 전압 레벨 | 최대 +1 VDC | ||
Dry 접점 | ON 전압 레벨 | - | Close to GND |
OFF 전압 레벨 | - | Open | |
카운터 | 최대 카운트 | 65535 (16-bit) | |
최대 입력 주파수 | 100 Hz | ||
최소 펄스 폭 | 5 ms | ||
입력 임피던스 | 10 KΩ, 0.5 W | ||
과전압 보호 | ± 70 VDC |
모델 | tM-P8 | tM-PDW8 |
통신 | ||
인터페이스 | RS-485 | |
포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
전송 속도 | 1200 ~ 115200 bps | |
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
전원 | 전원 표시 LED 1개 | |
절연 (Isolation) | ||
모듈 내 절연, 필드-to-로직 | 3750 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
임의 지점에 대해 ± 8 kV 공기 | ||
EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
전원 요구 사항 | ||
역 극성 보호 | Yes | |
터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
소비 전력 | 최대 0.2 W | 최대 0.43 W |
기계 | ||
치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
설치 | DIN 레일 마운팅 | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -30 °C ~ +75 °C | |
습도 | 10 ~ 95 % RH, 비응축 |
tM-P8 CR | 8 채널 절연 디지털 입력 (Wet 접점) 모듈 (RoHS) |
tM-PDW8 CR | 8 채널 절연 디지털 입력 (Wet 접점 + Dry 접점) 모듈 (RoHS) |
