tM-AD4P2C2

제품명
tM-AD4P2C2
용도
초소형 다기능 입출력
특성
4-채널 아날로그 입력, 2-채널 디지털 입력 및 2-채널 디지털 출력
제조사
ICPDAS(대만)

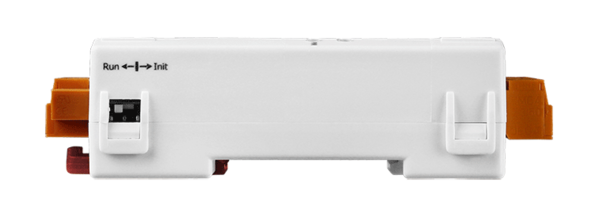

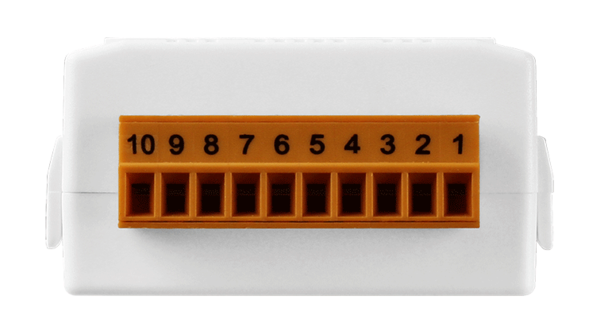

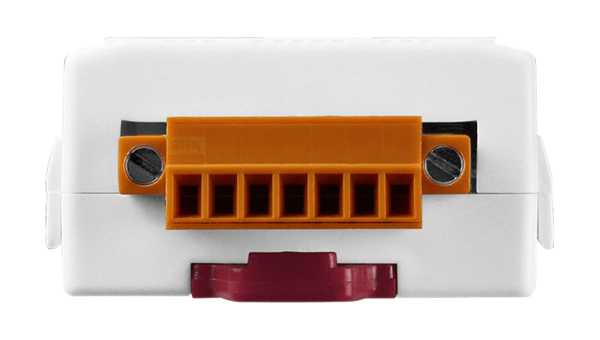

tM-AD4P2C2

4-채널 아날로그 입력, 2-채널 디지털 입력 및 2-채널 디지털 출력 모듈












▪  다기능 (4 AI, 2DI 및 2 DO)
▪  2 개의 전압 입력 채널과 2 개의 전류 입력 채널
▪  디지털 입력 채널은 16-bit 카운터로 사용
▪  디지털 출력 채널은 전압 입력 제한 알람으로 사용
▪  4 kV ESD 및 EFT 보호
▪  120 VDC 과전압 보호
▪  플링 속도 조정 가능
▪  듀얼 워치 독
▪  파워-온 값 (Power-on Value) 설정
▪  안전 값(Safe Value) 설정

▪  2500 VDC 모듈 내부 절연
▪  넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-AD4P2C2는 4개의 아날로그 입력 채널, 2 개의 디지털 입력 채널 및 2 개의 디지털 출력 채널을 포함하는 다기능 모듈입니다.
이 모듈은 2개의 전압 입력 채널 (± 1 V, ± 2.5 V, ± 5 V 및 ± 10 V)과 2개의 전류 입력 채널 (± 20 mA, 0 ~ 20 mA 및 4 ~ 20 mA)을 포함하여 프로그래밍 가능한 아날로그 입력 범위를 제공합니다.
아날로그 입력은 120 VDC
의 높은 과전압 보호 기능이 있고 샘플링 속도를 조정 가능합니다.
이 모듈은 단락 보호 기능이 있는 Sink Type 디지털 출력을 지원하며, 디지털 출력을 전압 입력 제한 알람으로 사용할 수 있습니다.
디지털 입력은 Source Type이며 모든 디지털 입력 채널을 16-bit 카운터로 사용할 수 있습니다.
전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있으며, 4 kV ESD 보호 및 2500 VDC
모듈 내 절연 기능도 제공됩니다.
tM-AD4P2C2는 소프트웨어를 통해 구성 할 수 있는 DCON, Modbus RTU 및 Modbus ASCII 프로토콜을 지원합니다.




공업 자동화
산업 기계
빌딩 자동화

식음료 시스템
반도체 제조
제어 시스템





아날로그 입력 전압 전류
채널 2 단일 종단형(Single-ended) 2 단일 종단형(Single-ended)
유형 ± 1 V, ± 2.5 V, ± 5 V, ± 10 V ± 20 mA, 0 ~ 20 mA, 4 ~ 20 mA
해상도 일반 모드 14-bit
고속 모드 12-bit
샘플링 속도 일반 모드 총 10 Hz
고속 모드 총 200 Hz
정확도 일반 모드 ± 0.1 %
고속 모드 ± 0.5 %
제로 드리프트 ± 20 μV/°C
스팬 드리프트 ± 25 ppm/°C
입력 임피던스 10 MΩ 136 Ω
과전압 보호 120 VDC -
과전류 보호 - Yes, 50 mA @ 110 VDC
디지털 입력
채널 2
유형 Wet 접점 (Source)
On 전압 레벨 +3.5 ~ 50 VDC
Off 전압 레벨 최대 +1 VDC
입력 임피던스 10 KΩ, 0.5 W
카운터 채널 2
최대 카운트 65535 (16-bit)
최대 입력 주파수 50 Hz
최소 플러스 너비 10 ms
과전압 보호 70 VDC
디지털 출력
채널 2
유형 절연 오픈 콜렉터 (Sink)
최대 부하 전류 700 mA/채널
부하 전압 +3.5 ~ 50 VDC
과전압 보호 60 VDC
과부하 보호 1.4A (단락 회로 보호 기능 포함)
단락 회로 보호 Yes
파워 온 값 (Power On Value) Yes, 프로그래밍 가능
안전 값 (Safe Value) Yes, 프로그래밍 가능





통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기 / 디스플레이
시스템 LED 표시기 Yes, 전원/통신 표시 1 개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선용 ± 4kV
전원 요구 사항
역 극성 보호 Yes
입력 전압 범위 10 ~ 30 VDC
소비 전력 최대 1W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축





tM-AD4P2C2 CR 4 채널 절연 아날로그 입력 및 2 채널 절연 디지털 입력 및 2 채널 절연 디지털 출력 모듈 (RoHS)
