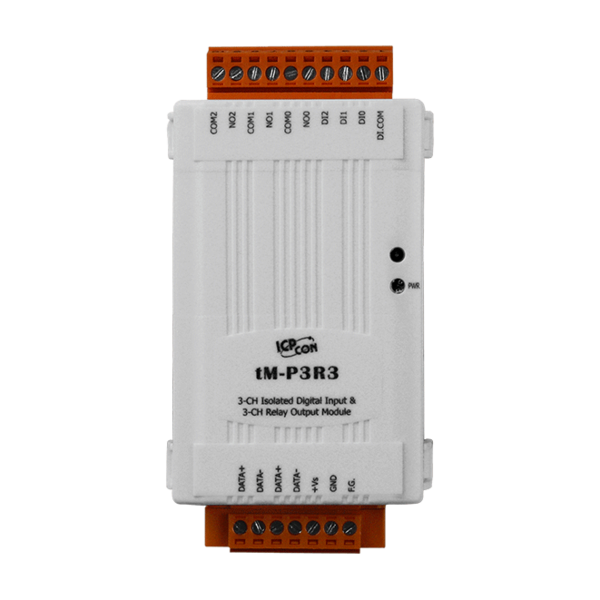

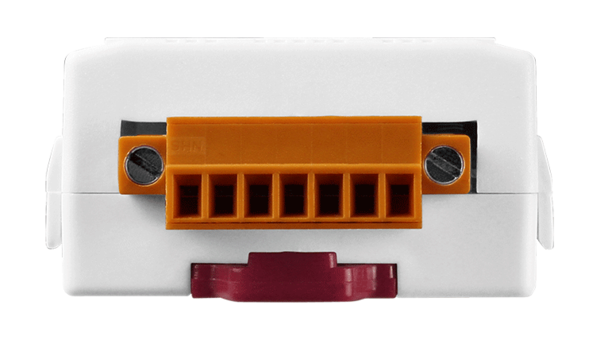

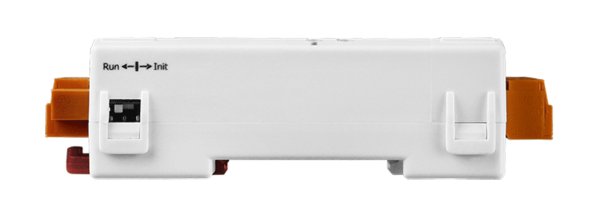

tM-P3R3 / tM-PD3R3

제품명
tM-P3R3 / tM-PD3R3
용도
초소형 릴레이 출력 & 디지털 입력
특성
3-채널 절연 디지털 입력 및 3-채널 릴레이 출력
제조사
ICPDAS(대만)

tM-P3R3/ tM-PD3R3

3-채널 절연 디지털 입력 및 3-채널 Relay 출력 모듈











▪ Relay 출력
tM-P3R3
=> Wet 접점 Source 또는 Sink 타입 디지털 입력
tM-PD3R3
=> Dry 접점 Source 타입 디지털 입력

▪ 광전지 절연 (Photocouple Isolation)
▪ 모든 채널은 16-bit 카운터로 사용 가능
듀얼 워치 독
▪ 파워-온 값 (Power-on Value) 설정
▪ 안전 값 (Safe Value) 설정
비용 효율적
넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-P3R3 / tM-PD3R3은 디지털 입력위한 3 개의 채널과 릴레이 출력을 위한 3 개의 채널을 제공하며, 각각은 포토 커플러 절연을 특징으로 합니다.
모든 출력 채널은 Form A 타입 Relay이며, 입력은 배선 연결을 사용하여 Sink 또는 Sorce 타입을 기반으로 합니다.
모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다. 4 kV ESD 보호 및 3750 VDC
모듈 내부 절연 기능도 제공됩니다.




▪ 모든 종류의 on/off 제어
업 자동화
산업 기계
빌딩 자동화
식음료 시스템
반도체 제조
제어 시스템





모델 tM-P3R3 tM-PD3R3
디지털 입력 / 카운터
입력 채널  3
유형 Wet 접점 (Sink, Source) Dry 접점 (Source)
Wet 접점 On 전압 레벨 +3.5 VDC ~ 50 VDC -
OFF 전압 레벨 최대 +1 VDC -
Dry 접점 On 전압 레벨 - Close to GND
OFF 전압 레벨 - Open
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
입력 임피던스 10 kΩ, 0.5 W -
과전압 보호 70 VDC -
릴레이 출력
출력 채널 3
유형 Power Reply, Form A (SPST NO)
작동 전압 범위 250 VAC 또는 30 VDC
맥스. 부하 전류 5 A
운영 시간 6 ms
릴리스 시간 3 ms
전기적 수명
(저항 부하)
VDE 5 A @ 250 VAC 75 °C 에서30,000 ops (10 ops/분)
5 A @ 30 VDC 75 °C 에서 70,000 ops (10 ops/분)
UL 5 A @ 250 VAC/30 VDC 6,000 ops
3 A @ 250 VAC/30 VDC 100,000 ops
기계적 수명 무부하시 20,000,000 ops (300 ops/분)
파워 온 값 (Power On Value) Yes, 프로그래밍 가능
안전 값 (Safe Value) Yes, 프로그래밍 가능





모델 tM-P3R3 tM-PD3R3
통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.8 W 최대 0.9 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축





tM-P3R3 CR 3-채널 절연 디지털 입력 (Wet Contat) 및 3-채널 릴레이 출력 모듈 (RoHS)
tM-PD3R3 CR 3-채널 절연 디지털 입력 (Dry Contact) 및 3-채널 릴레이 출력 모듈 (RoHS)
