제품 상세보기

tM-R5

제품명
tM-R5
용도
초소형 릴레이 출력 & 디지털 입력
특성
5-채널 릴레이 출력 모듈
제조사
ICPDAS(대만)

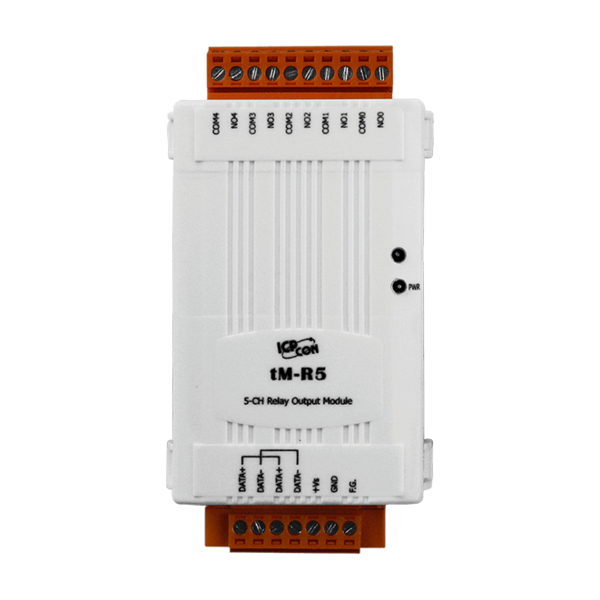

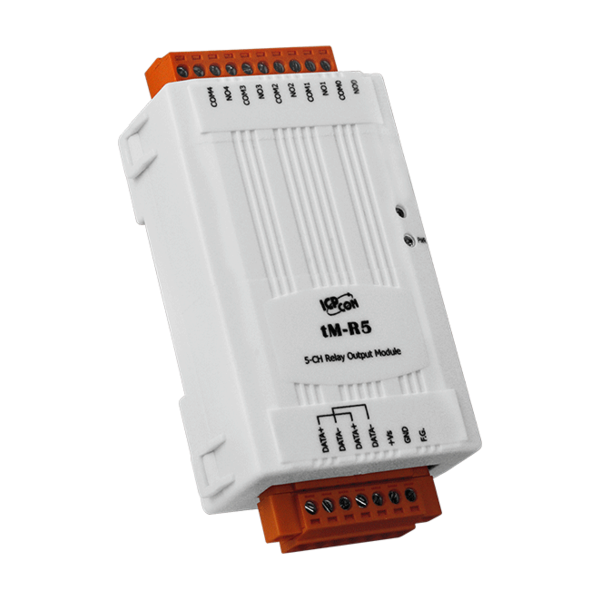

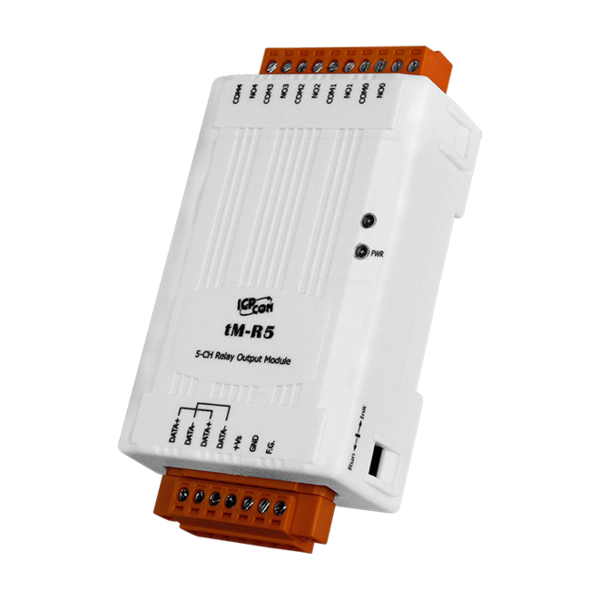

tM-R5

5-채널 Relay 출력 모듈












▪ Relay 출력
듀얼 워치 독
▪ 파워-온 값 (Power-on Value) 설정
▪ 안전 값 (Safe Value) 설정
비용 효율적
넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-R5는 릴레이 출력위해 5개의 채널을 제공합니다.
모든 출력 채널은 Form A 타입 릴레이이며, 전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
4 kV ESD 보호 및 3750 VDC
모듈 내부 절연도 제공됩니다.




▪ 모든 종류의 on/off 제어
업 자동화
산업 기계
빌딩 자동화
식음료 시스템
반도체 제조
제어 시스템





릴레이 출력
출력 채널 5
유형 Power Relay, Form A (SPST NO)
작동 전압 250 VAC 또는 30 VDC
최대 부하 전류 5 A
운영 시간 6 ms
릴리스 시간 3 ms
전기적 수명
 (저항 부하)
VDE  5 A @250 VAC 30,000 ops (10 ops/분) at 75XC
 5 A @30 VDC 70,000 ops (10 ops/분) at 75XC
UL  5 A @250 VAC/30 VDC 6,000 ops
 3 A @250 VAC/30 VDC 100,000 ops
기계적 수명  20,000,000 ops at no load (300 ops/분)
파워 온 값 Yes, 프로그래밍 가능
안전 값 Yes, 프로그래밍 가능





통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 1.0 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축





tM-R5 CR 5-채널 릴레이 출력 모듈 (RoHS)
