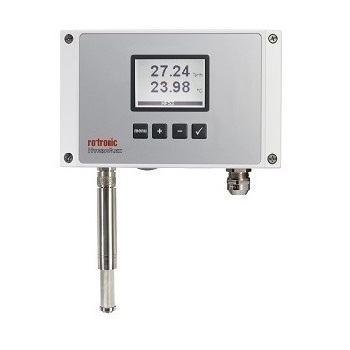

방폭형 HF5-EX

제품명
방폭형 HF5-EX
용도
본질 안전용 온습도 측정 트랜스미터
특성

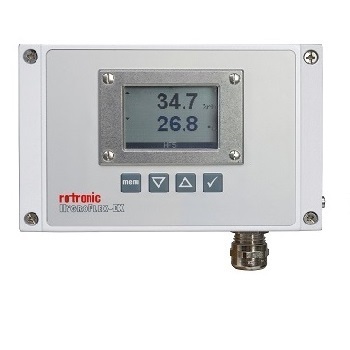

알루미늄 재질의 트랜스미터
제조사
Rotronic Switzerland

※주요특징

신형 HygroFlex5-EX 시리즈는 폭발성 환경에서 습도와 온도를 정확하게 측정할 수 있도록 2-채널 트랜스미터 타입으로  가장 최근에 개발된 제품입니다. 이 장치는 최신 국제규격에 적합합니다.

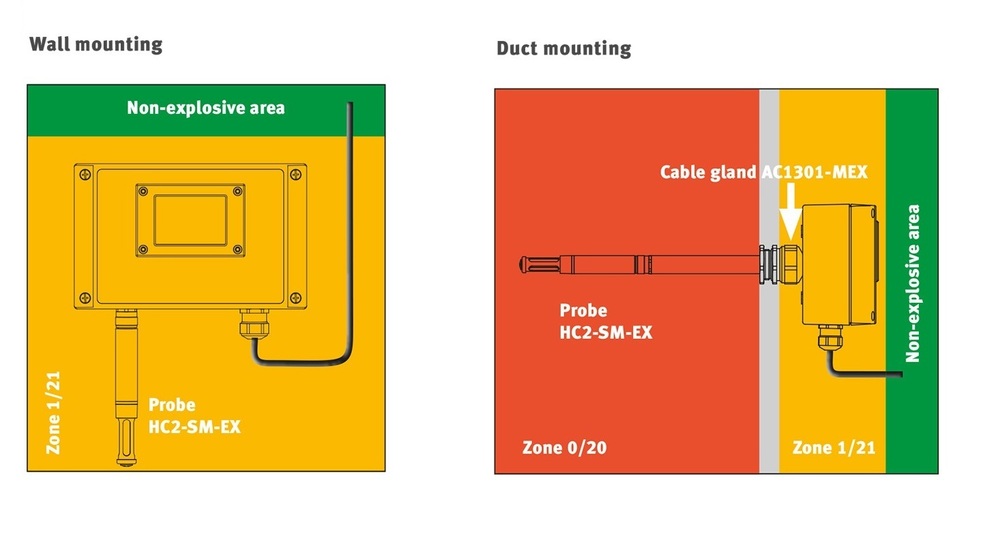

HF5-EX 시리즈는 견고한 알루미늄 재질의 트랜스미터와 옵션인 디스플레이의 장착 또는 미장착으로 구성되어 있습니다. 트랜스미터 본체는 Zone 1/21 용도로 인증을 받았습니다. 전기적 절연 기능을 갖춘 지능형 회로 설계기술의 적용으로 이 측정 시스템은 본질적 안전 전원 공급이 없어도 작동합니다

  • 상대 습도와 온도 측정. 옵션 기능으로 노점 및 기타 계산 파라미터 산출
  • 폭발 위험 구역에서 안전하게 작동
  • 본질적 안전 전기적구조
  • 본질적 안전 전원 공급 불필요
  • 교환형 스테인레스 강 프로브
  • 견고한 알루미늄 재질의 하우징
  • 트랜스 미터 :

II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb

II 2(1) D Ex tb [ia Ga] IIIC T80°C Db



※사양(자세한 내용은 카탈로그 참조)

 파라미터  온도, 습도
 시동시간  기본냉각 < 60초 / 예열 < 30초
 전원연결

 연결부 : Ex-e 터미널(0.2~2.5 mm2)

 케이블 글랜드 : 16 x 1.5(케이블 Ø 4.5~7 mm)

 측정간격  20 ~ 240초
 공급전원  10 ~ 28 VDC
 소비전류  2x24 mA(시동 시) / 2x20 mA (작동 중)
 아날로그 출력  2-wire / 4 ~ 20mA / 2 채널
 사용온도

 디스플레이 미장착 : - 40~ 60 °C

 디스플레이 장착 : - 10 ~ 60 °C

 ATEX 지침  EU94/9/EC (ATEX)
 EX 인증  II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb

 II 2(1) D Ex tb [ia Ga] IIIC T80°C Db

 적합성  EMC Directive 2004/108/EC
 하우징 재질/보호등급  알루미늄(DIN EN 1706 EN AC-AlSi 12 (Fe)) / IP66

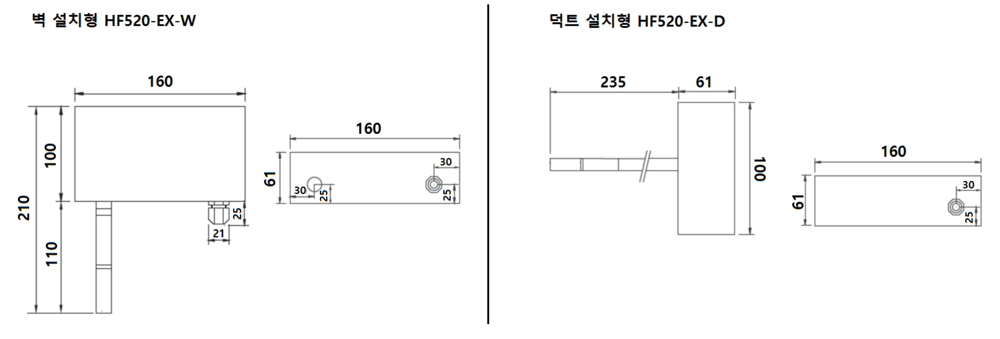

※도면(mm)
