LC/SC/DALI 시리즈

제품명
LC/SC/DALI 시리즈
용도
보안
특성
3-채널 디지털 입력 및 1-채널 릴레이 출력 모듈
제조사
ICPDAS(대만)

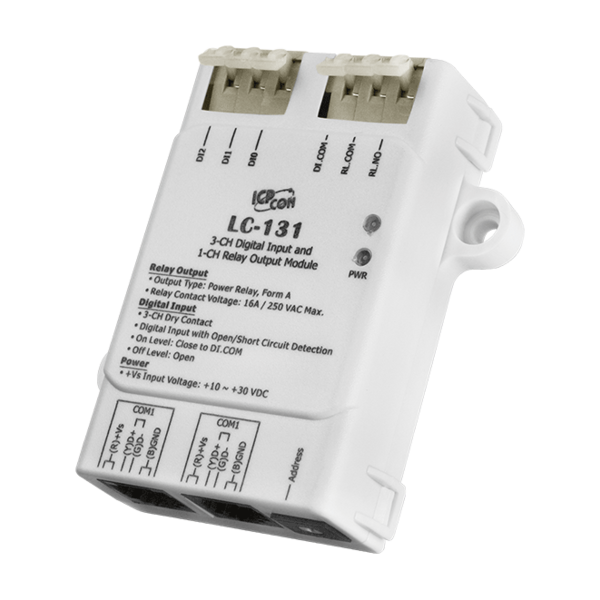

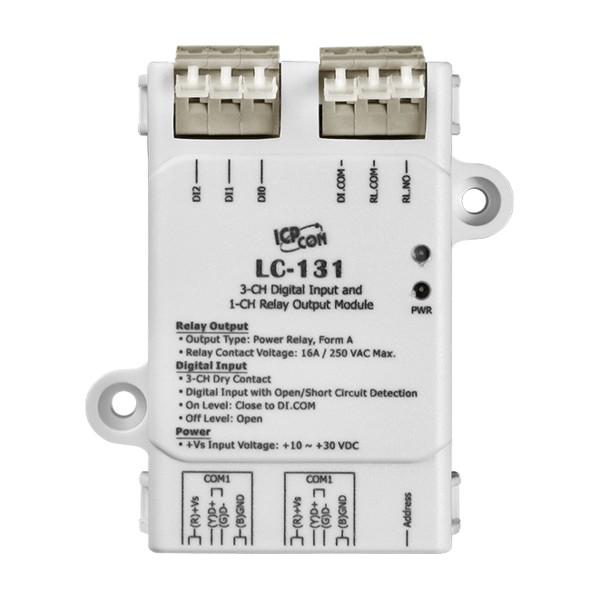

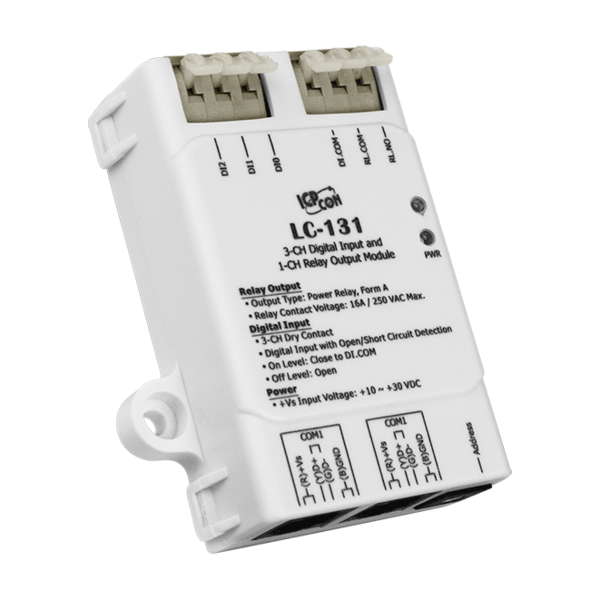

LC-131

3-채널 디지털 입력 with  개방/단락 회로 감지 및 1-채널 릴레이 출력 모듈







~ NEW ~

모델명 : LC-131 모델명 : LC-131/DIN








  • •  Power Relay 출력
  • •  Dry 접점 디지털 입력
  • •  개방(Open)/단락 회로(Short Circuit) 감지 기능이 있는 디지털 입력
  • •  +/- 4 kV ESD 보호
  • •  간편한 나사 장착형 초소형 폼 팩터





LC-131은 사용하기 쉬운 디지털 입력 모듈입니다.
3-채널 디지털 입력, 개방/단락 회로 감지(
open/short circuit detection) 및 1 채널 릴레이 출력 기능을 갖추고 있습니다.
디지털 입력 유형은 Dry 접점 방식이므로 배선이 쉽습니다.

릴레이 출력을 디지털 입력에서 직접 또는 원격 호스트를 통해 제어하는 ​​두 가지 방법이 있습니다.
통신 프로토콜 및 노드 주소와 같은 설정은 상황에 따라 하드웨어 또는 소프트웨어를 통해 구성 할 수 있습니다.
또한 이 모듈은 +/-4 kV ESD 신뢰성 테스트를 통과했으며 열악한 환경에서도 작동하도록 설계되었습니다.







디지털 입력
채널  3
유형 Dry
On 레벨 Close to GND
Off 레벨 Open
카운터 최대 카운트 16-bit (65535)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
단락 회로 감지 (Short Circuit Detection) Yes, 1K Ohms의 옵션 외부 단자 저항 필요
릴레이 출력
채널 1
유형 Power Relay, Form A (SPST NO)
작동 전압 250 VAC 또는 30 VDC
최대 부하 전류 16 A (Res. load)
운영 시간 최대 15ms
릴리스 시간 최대 5 ms
기계적 지구력 100,000 OPS
전기 내구성 50,000 OPS
전원 켜기 및 안전 값 Yes, 프로그래밍 가능합니다.




통신
인터페이스 RS-485
포맷 N, 8, 1
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus RTU
노드 주소 96 ~ 127
커넥터 RJ-11 (6P4C 또는 6P6C)
LED 디스플레이
전원 전원 표시 LED 1개
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 +/- 4 kV 접촉
임의 지점에 대해 +/- 8 kV 공기
EFT (IEC 61000-4-4) 전력선용 +/- 4 kV
전원
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.8 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 나사 장착
환경
작동 온도 -25 °C ~ + 75 °C
보관 온도 -30 °C ~ + 80 °C
습도 10 ~ 95 % RH, 비응축




LC-131 CR 개방/단락 감지 및 1-채널 릴레이 출력, 3-채널 디지털 입력 모듈 (RoHS)

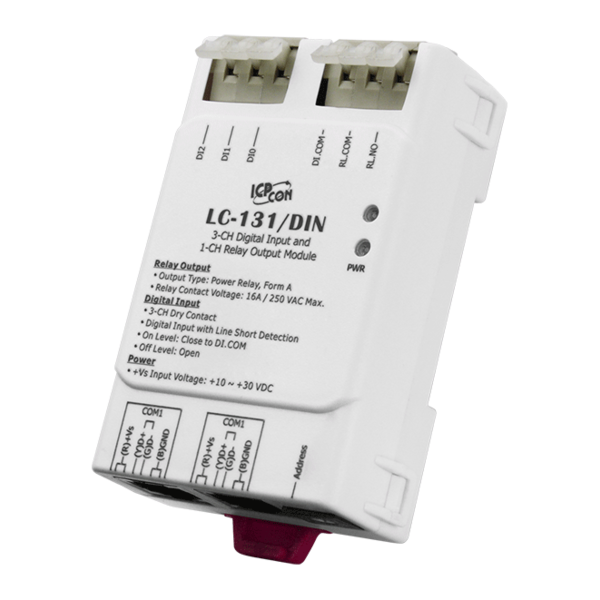

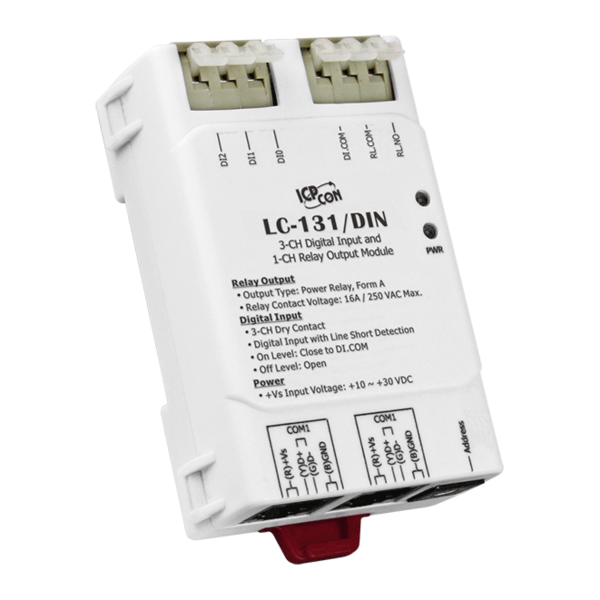

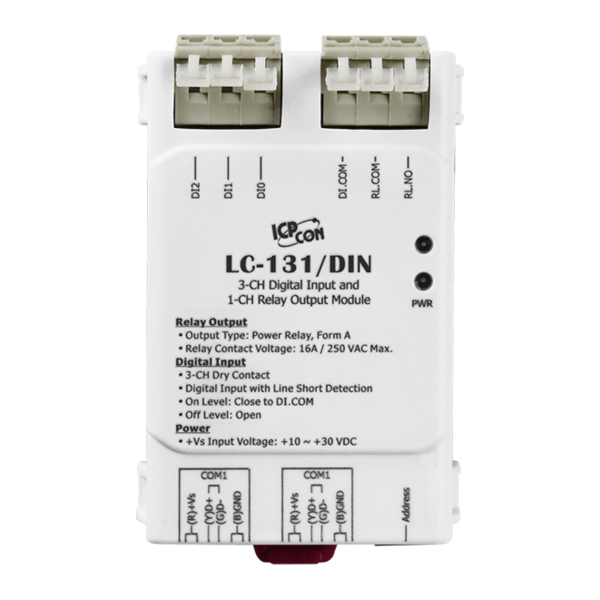

LC-131/DIN CR 개방/단락 감지 및 1-채널 릴레이 출력, 3-채널 디지털 입력 모듈(DIN 레일 장착)(RoHS)
