제품 상세보기

SC-6104-W5

제품명
SC-6104-W5
용도
조명 제어
특성
1-채널 AC 디지털 입력 및 4-채널 릴레이 출력 조명 제어 모듈
제조사
ICPDAS(대만)

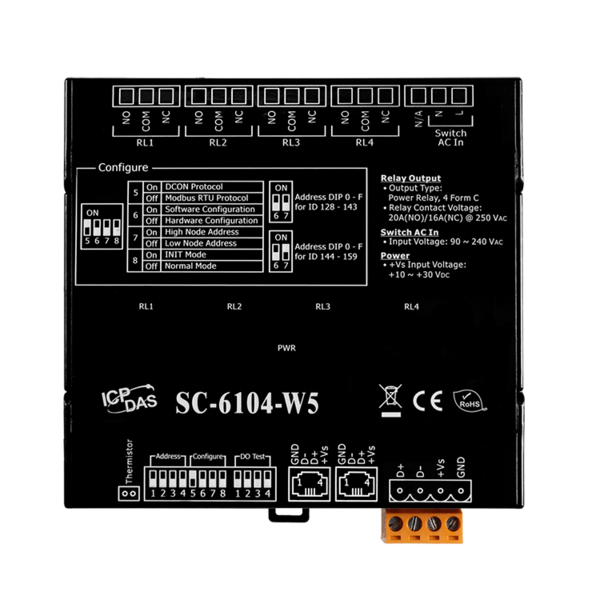

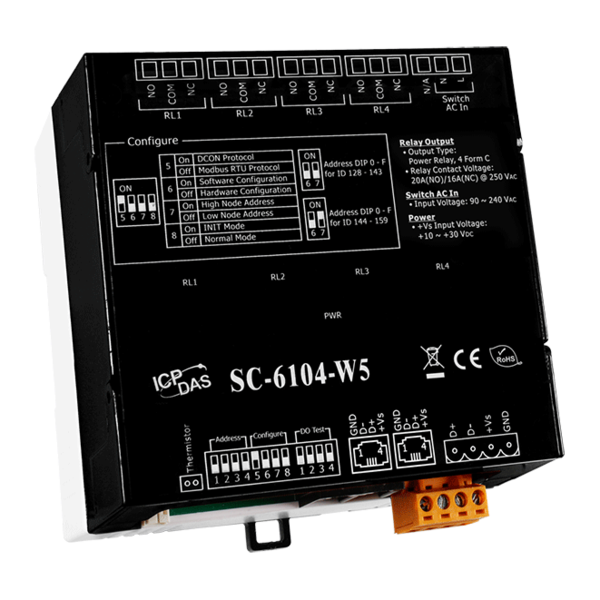

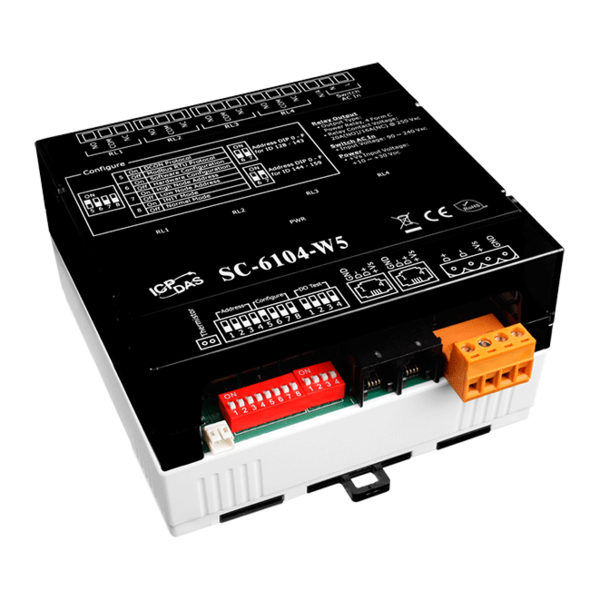

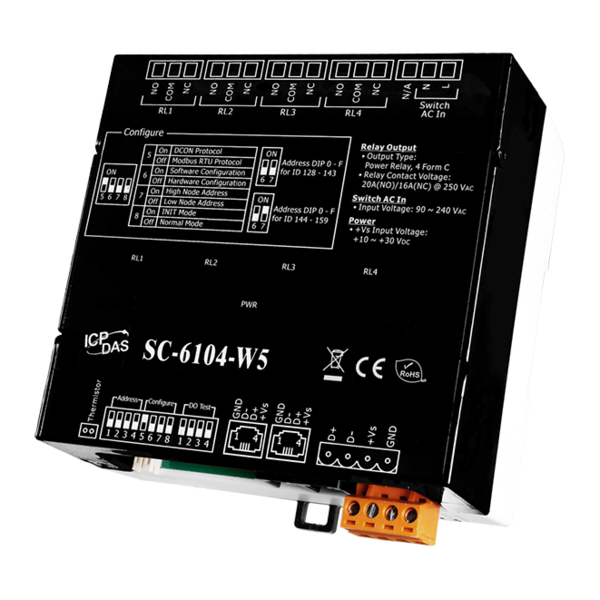

SC-6104-W5

1-채널 AC 디지털 입력 및 4-채널 릴레이 출력 조명 제어 모듈












•  비용 효율적인 조명 제어
•  Power Relay 출력
•  절연 된 AC 디지털 입력
•  -40 ° C ~ + 80 °C 온도 감지기
•  DCON 및 Modbus RTU 프로토콜 지원
•  7 종류의 DI DO 조정 기능





SC-6104-W5은 사용하기 쉬운 조명 제어 모듈로써 설치 및 작동에 특별한 전문 기술이 필요하지 않으며, DO 채널을 제어하기 위한 소프트웨어가 필요하지 않습니다.

SC-6104-W5은 디지털 입력(Photocouple isolation)용으로 1-채널, 릴레이 출력용으로 4-채널을 제공합니다. 4개의 출력 채널은 Form C Relay이며, 입력 채널은 Sink Type 배선을 기반으로 합니다. 입력 채널은 원격 호스트 컨트롤러 없이도 4-채널 릴레이 ON 및 OFF 시퀀스를 직접 제어 할 수 있습니다. 또한 SC-6104-W5은 사용자가 선택할 수있는 7 가지 기능을 지원합니다. 또한,  -40 ℃ ~ + 80 ℃를 감지 할 수 있는 한 개의 채널 온도 센서외에 팬 제어 장치를 제어하기 위해 DCON 및 Modbus RTU 통신 프로토콜을 사용할 수 있습니다. SC-6104-W5은 각 터미널에 대해 ± 4 kV ESD 보호 기능을 제공하고 DI에 대해 5000 Vrms 내부 모듈 절연 기능을 제공합니다. 그리고 Shell은 내화 재료를 사용하고 있습니다. 이러한 높은 보호 기능으로 사용자가 보다 쉽게 사용할 수 있도록 합니다.

필요한 경우 SC-6104-W5과의 통신은 DCON 및 Modbus RTU 프로토콜을 기반으로 프로그래밍 할 수 있으며 하드웨어 구성을 통해 DCON 및 Modbus RTU 통신에 대해 서로 다른 주소를 설정할 수 있다는 이점이 있습니다.

경고
채널 당 부하 550 W (5A, 110V)보다 큰 장치에 SC-6104-W5를 연결하지 마십시오. 모듈이 오작동 할 수 있습니다.
ICP DAS는 부적절한 사용으로 인해 발생할 수 있는 손상이나 상해에 대해 책임을 지지 않으며, 이러한 사용으로 인해 보증이 무효화 될 수 있습니다.







디지털 입력
입력 채널 2
유형 90 ~ 240 VAC
On 전압 레벨 85 VAC
Off 전압 레벨 60 VAC
입력 임피던스 68 KΩ, 1 W
절연 (Isolation) 5000Vrms
기능 로컬 및 원격 직접 제어 릴레이 ON / OFF 및 원격 상태 모니터링.
디지털 출력
출력 채널 4
유형 Power Relay, Form C
작동 전압 250 VAC 또는 30 VDC
최대 부하 전류 20A (NO) / 16A (NC) @ 250 VAC (작동 전류 5A 권장)
운영 시간 최대 20 ms
릴리스 시간 최대 10 ms
전기적 수명 (1800 ops/hr) 100,000 ops
기계적 수명 (18000 ops/hr) 1,000,000 ops
파워 온 값 (Power-on Value)
온도 센서
온도 채널 1
유형 서미스터
작동 온도 범위 -40 °C ~ + 80 °C
온도 허용치 25 °C 에서 ± 0.3 °C, 최대 ± 1 °C




통신
인터페이스 RS-485
데이터 형식 N,8,1 / O, 8,1 / E,8,1 / N,8,2
전송 속도 하드웨어 구성 : 고정 9600 bps
소프트웨어 구성 : 1200 ~ 115200 bps
실험 계획안 Modbus RTU 또는 DCON
노드 주소 하드웨어 구성은 128 ~ 159
소프트웨어 구성은 0 ~ 255
* Modbus RTU의 경우 주소 0은 자동으로 1 이 됩니다
커넥터 RJ-11 (6P4C 또는 6P6C) / 4-핀 나사 고정 터미널
LED 디스플레이
전원 전원 표시 1 LED
디지털 출력 디지털 출력 표시 4 LED
EMS 보호
ESD 각 단자에 대해 ± 4kV 접점
EFT 전력 및 통신용 ± 1kV
전원 요구 사항
입력 전압 범위 +10 ~ +30 VDC
소비 최대 2.4 W
커넥터 RJ-11 (6P4C 또는 6P6C) / 4-핀 나사 고정 터미널
기계
치수 (W x L x H) 72mm x 100mm x 59mm
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ + 75 °C
보관 온도 -30 ° C ~ + 80 °C
습도 10 ~ 90 % RH, 비 응축




SC-6104-W5 CR 1-채널 AC 디지털 입력 및 4-채널 릴레이 출력 조명 제어 모듈 (RoHS)
