제품 상세보기

신형 차압트랜스미터 PF4/5

제품명

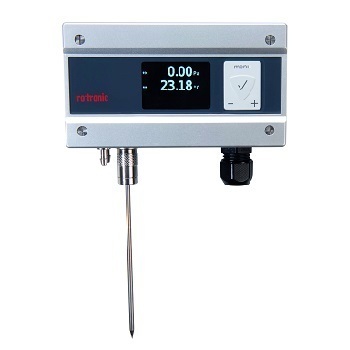

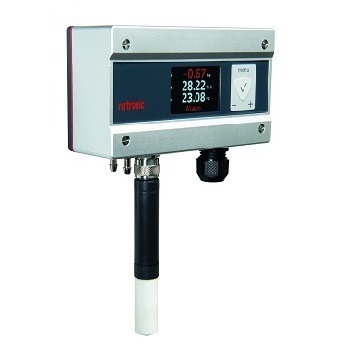

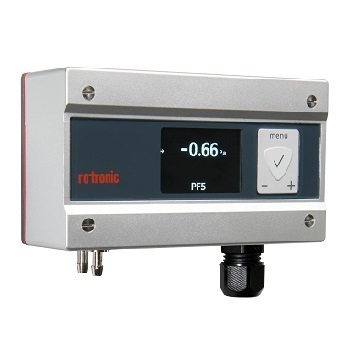

신형 차압트랜스미터 PF4/5
용도
차압 측정용 트랜스미터
특성
열 측정 센서 및 다이어프램 센서의 두 가지 기술로 완벽한 측정이 가능
제조사
Rotronic Switzerland

※주요특징



PF4의 열측정 방법 및 PF5의 다이어프램 센서을 갖춘 신형 차압 트랜스미터 PF4와 PF5는 통합된 주변 압력 센서 덕분에 완벽한 측정 결과값을 일정하게 유지합니다. 또한 두 센서 모두 자동 영점 보정 기능이 있습니다.

PF4 센서는 5 ms마다 자동으로 수행되며 PF5는 HW4 소프트웨어를 이용해 자동 보정을 수행할 수 있습니다. 두 기기 모두 HygroClip2 센서와 Pt100 온도 센서를 연결할 수 있습니다.

새로운 컬러 디스플레이를 통해 사용자는 최대 4개의 라인과 3개의 측정값을 표시할 수 있습니다. 직관적인 화면을 통해 모든 아날로그 출력, 입력 및 알람설정을 변경 할 수 있으며 모니터링 시스템을 쉽게 통합할 수 있습니다.



- 열식 유량 또는 다이어프램 차압 센서
- 1 ~ 3 개의 아날로그 출력, 1 개의 아날로그 입력
- 네트워크 호환 (이더넷)
- RS485를 통한 Modbus TCP 또는 RTU 가능
- 전환 접점이 있는 무전위 릴레이



※사양(자세한 사양은 카탈로그 참조)

 일반사양
 작동범위  -5 ~ 60 ℃ , 0 ~ 100 %rh
 전원  18…48 VDC / 16…35 VAC

 옵션: 이더넷을 통한 전원공급

 전류 소비  <300 mA (24 VDC 에서)
 디스플레이  컬러 TFT 디스플레이 ( 20 X 40 mm)
 디지털 출력  Ethernet(TCP) / RS-485(Modbus RTU)
 IP보호등급  IP65(이더넷 불포함) IP40(이더넷 포함)
 방화등급  UL94-HB
 FDA/GAMP적합성  FDA 21 CFR part 11 / GAMP 5
 하우징/무게  ABS / 243 g
 아날로그 출력/입력
 아날로그 출력

 1 ~ 3개까지 구성 가능

 0 ~ 1/5/10 V, 0/4 ~ 20 mA

 최소/최대 부하  > 1 kΩ/V, < 500 Ω
 아날로그 입력

 1개 구성

 0… 10V, 입력 저항> 50k

 0… 24 mA, 측정 저항 412.5 Ω

 릴레이 스위치
 스위치 출력  1개의 릴레이, 무전압 절환 스위치(NC - COM - NO)
 스위칭 용량  30 VDC/1 A 또는 35 VAC/1 A



 차압
 모델  PF4  PF5
 센서타입  열식 센서  다이어프램 센서
 영점교정  매 5ms마다 센서가 자동 교정  자동, HW4 소프트웨어를 통해 구성 가능
 측정 범위

 ±10 Pa / ±25 Pa /±50 Pa / ±100Pa /±250 Pa / ±500 Pa

±25 Pa / ±50 Pa /±100 Pa / ±250 Pa / ±500 Pa
 누수율  180 µ l/min  0 µ l/min
 내압  5 bar  0.7 bar
 장기 안정성

 ±0.05 % FSS/년 (기본)

 ±0.1 % FSS/년 (최대)

 ±0.25 % FSS/년(±250 Pa, ±500 Pa 측정범위에서)

 ±0.3125 % FSS/년 (±100 Pa 측정범위에서)

±0.625 % FSS/년 (±50 Pa 측정 범위에서)

±1.25 % FSS/년(±25 Pa 측정범위에서)

 정확도  ±1.0 %FSS
 반응속도  < 1초 (t63)
 재현성  0.01 Pa
