측정범위

 Single: 0-10, 0-50, 0-100, 0-1,000, 0-5,000, 0-10,000ppm

 Three: 0-1/10/100, 0-5/50/500, 0-10/100/1,000, 0-100/1,000/10,000

정 확 도

 ±1% of full scale. (±5% F.S. 0-1ppm range)

직 선 성

 ±1%

반응시간

 90% of full scale response in less than 20 seconds (typical).

센서타입

 Patented Ambient Temperature Electro-chemical Sensor with EES.

온도 / 압력 보상

 기본

사용온도

 0 to 50℃

보증기간

 3 years electronics/ 1 years sensor.

 산소 분석기 기타 사양

화면지시

 0.4"(10.2mm) 높이, 4 & 1/2digit LCD.

분 해 능

0.1 ppm for ranges < 100ppm.

1.0 ppm for ranges > 100ppm.

정격전압

 115/230VAC, 50-60Hz 또는 18-32 VDC, 충전식 건전지(선택사양)

신호출력

4-20 mA DC 및 0-2 VDC 기본.
RS-232C 또는 RS-485 (선택사양). TTL output with three range instruments.

경보신호

 Three (3) SPDT Form C contacts rated 10 A @ 30 VDC/115/230 VAC. 사용자 설정

산소분석기 작동상태

 Rated identically to the Ｏ₂ relays.

경 보 음

 Internal buzzer with audible cancel.

 산소분석기 측정용 가스조건

유    량

 1.0 to 2.0 SCFH (0.5 to 1.0 liter/min).

온    도

 0 to 50℃

압    력

 0.1 to 1.0 psig (1.4 to 14.2 kg/cm2).

이 물 질

 <3 mg/ft³: no in-line filter reguired.

 >3 mg/ft³: in-line filter is required.

Hydrocarbon Mist

<0.7 mg/ft³: no in-line filter required.
>0.7 mg/ft³: in-line filter is required.

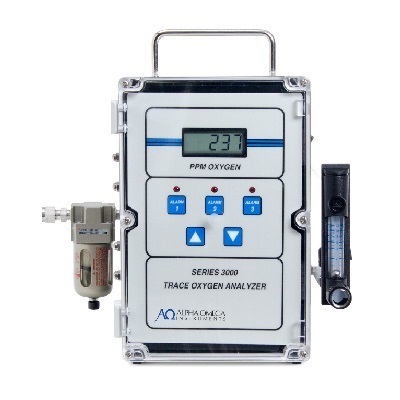

 산소분석기 구조

외    함

 Polycarbonate with a hinged clear front cover, rated NEMA 4X(IP 66).

규    격

9.45 in. (240.5 mm) length.
6.50 in. (165.1 mm) width.
6.20 in. (157.5 mm) depth.

연결배관

 1/4" compression fittings.

센서설치

 Local or optional remote mounting.

무    게

 11Ibs(4.98 kg) (Bench top Config.)
