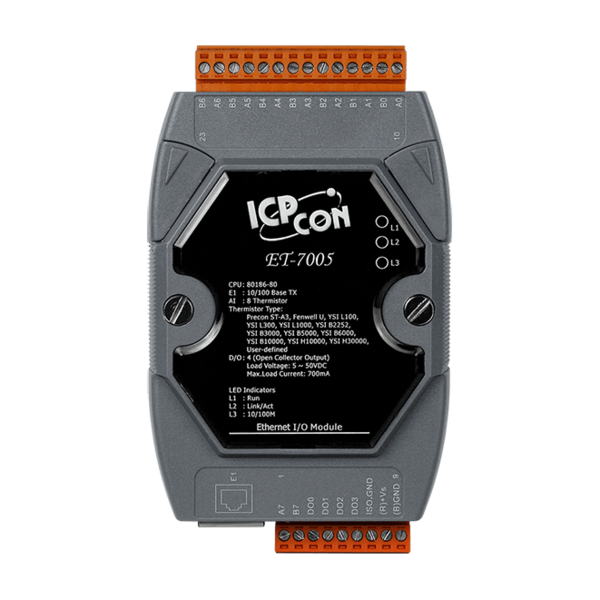

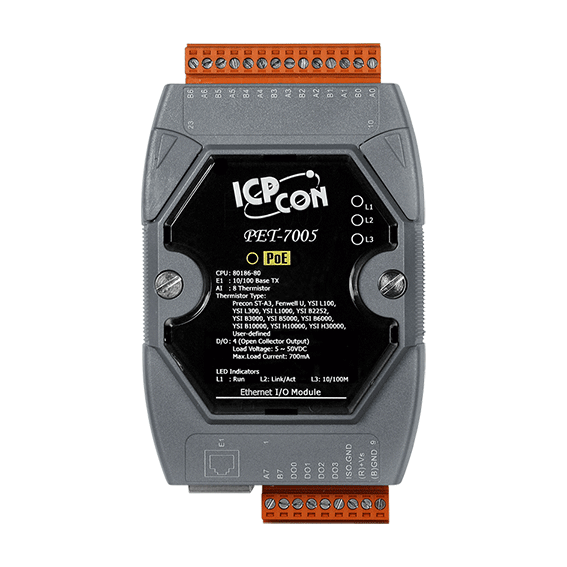

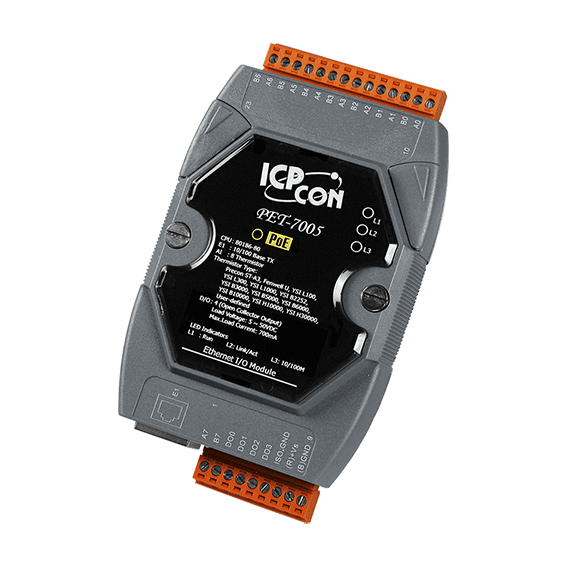

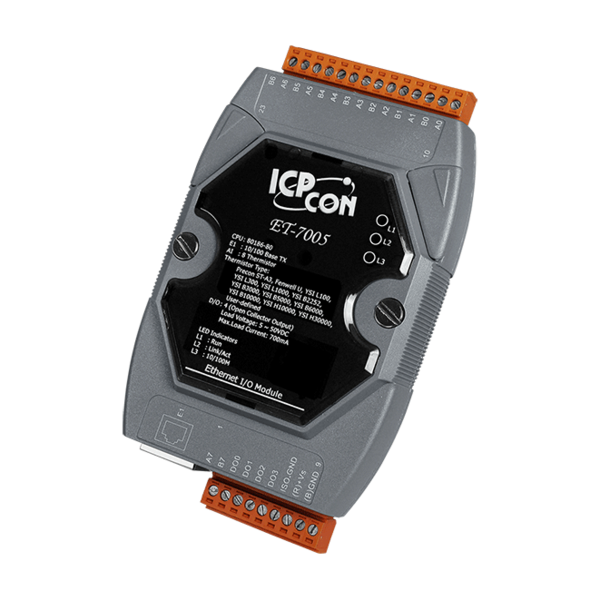

ET-7005 / PET-7005
8-채널 서미스터(Thermistor) 입력 & 4-채널 디지털 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> Thermistor 입력 : 8-채널
=> DO : 4-채널
ET-7005/PET-7005는 서미스터(Thermistor)로 온도를 측정하는데 사용됩니다.
다양한 종류의 서미스터를 지원하며 개별 채널 구성을 특징으로 합니다.
즉, 입력 채널 중 8 개가 다른 종류의 서미스터로 개별적으로 구성 될 수 있으며, 필요한 경우 다른 서미스터를 추가 할 수 있도록 Steinhart 계수를 지정하여 사용자 정의 유형을 지원합니다.
또한, 단락 보호 및 과부하 보호 기능이 있는 알람 출력을 위해 4 채널 디지털 출력을 제공합니다.
ET-7005/PET-7005에서 서미스터용 2500 VDC 내부 모듈 절연 및 110 VDC/VAC 과전압 보호 기능을 추가하여 더 높은 신뢰성으로 작동합니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
서미스터 입력 (Thermistor) | |
채널 | 8 (차동; Differential) |
센서 유형 (서미스터) | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, 사용자 정의 |
개별 채널 구성 | 예 |
해상도 | 16-bit |
샘플링 속도 | 10 샘플/초 (전체) |
정확도 | +/- 0.1 % 또는 그 이상 |
제로 드리프트 | +/- 20 μV/°C |
스팬 드리프트 | +/- 25 ppm/°C |
과전압 보호 | 110 VDC/VAC |
공통 모드 거부 | 86 dB |
정상 모드 거부 | 100 dB |
오픈 와이어 감지 | 예 |
디지털 출력 | |
채널 | 4 |
유형 | 절연 오픈 컬렉터 |
Sink/Source (NPN/PNP) | Sink |
최대 부하 전류 | 700 mA/채널 |
부하 전압 | 5 VDC ~ 50 VDC |
과전압 보호 | 60 VDC |
과부하 보호 | 1.4 A |
단락 회로 보호 | 예 |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 |
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7005 | PET-7005 |
소프트웨어 | ||
Web Server 내장 | 예 | |
Web HMI | 예 | |
I/O Pair 연결 | 예 | |
통신 | ||
이더넷 포트 | 10/100 Base-TX with Auto MDI/MDI-X | |
PoE | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |
보안 | ID, 비밀번호 및 IP 필터 | |
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
L1 (시스템 작동 중) | 예 | |
L2 (Ethernet Link/Act) | 예 | |
L3 (이더넷 10/100 M 속도) | 예 | |
PoE 전원 | - | 예 |
2-Way 절연 | ||
이더넷 | 1500 VDC | - |
I/O | 2500 VDC | 2500 VDC |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 및 무작위 포인트에 대해 8 kV 공기 | |
EFT (IEC 61000-4-4) | 전원용 +/- 4 kV | |
전원 | ||
역 극성 보호 | 예 | |
터미널 블록에서 전원 공급 | 예, 10 ~ 30 VDC | 예, 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 |
전원 출력 | - | - |
소비 전력 | 2.1 W | 3.0 W |
기계 | ||
치수 (W x L x H) | 72mm x 123mm x 35mm | |
설치 | DIN 레일 또는 벽 장착 | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7005 CR | 이더넷 I/O 모듈 with 8-채널 서미스터 입력, 4-채널 디지털 출력 (RoHS) |
PET-7005 CR | PoE 이더넷 I/O 모듈 with 8-채널 서미스터 입력, 4-채널 디지털 출력 (RoHS) |
