ET-7015 / ET-7215 / PET-7015 / PET-7215
7-채널 RTD 입력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> RTD 입력 : 7-채널
ET-7015/PET-7015/ET-7215/PET-7215는 장거리 RTD 측정을 위해 특별히 설계되었습니다.
전선의 길이에 관계없이 3 선식 RTD에 대한 자동 보정 기능이 있으며, RTD 측정을 위한 개방 전선 감지(open wire detection)기능이 있습니다. 7개의 채널을 제공하며 각 채널은 다양한 종류의 RTD(Pt100, Pt1000, Ni120, Cu100, Cu1000)와 연결될 수 있습니다. 또한, RoHS를 완벽하게 준수하며 4kV ESD 보호 및 2500VDC 내부 모듈 내부 절연 인증을 받았습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
RTD 입력 | |
채널 | 7 (Differential) |
센서 유형 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
배선 연결 | 2/3 선 |
개별 채널 구성 | 예 |
해상도 | 16-bit |
샘플링 속도 | 12 샘플/초 (전체) |
정확도 | +/- 0.05 % |
제로 드리프트 | +/- 0.5 μV/°C |
스팬 드리프트 | +/- 20 μV/°C |
과전압 보호 | 110 VDC/VAC |
공통 모드 거부 | 150 dB |
정상 모드 거부 | 100 dB |
입력 임피던스 | > 1M Ω |
과전압 보호 | 120 VDC |
저항 측정 | 최대 3.2 KΩ |
모델명 | ET-7015 | PET-7015 | ET-7215 | PET-7215 |
소프트웨어 | ||||
Web Server 내장 | 예 | |||
Web HMI | 예 | |||
I/O Pair 연결 | 예 | |||
통신 | ||||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
PoE | - | 예 | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, 비밀번호 및 IP 필터 | |||
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
LED 표시기 | ||||
시스템 실행 | 예 | |||
이더넷 Link/Act | 예 | |||
DI/DO 상태 | - | |||
PoE 전원 | - | 예 | - | 예 |
2-Way 절연 | ||||
이더넷 | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | 3000 VDC | ||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | 전력선 용 ± 2kV | ||
서지 (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | 전력선 용 ± 2kV | ||
전원 | ||||
역 극성 보호 | 예 | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 2.2 W (최대) | 2.6 W (최대) | 3.0W (최대) | 3.2 W (최대) |
기계 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
설치 | DIN 레일 또는 벽 장착 | |||
환경 | ||||
작동 온도 | -25 ~ +75 °C | |||
보관 온도 | -30 ~ +80 °C | |||
습도 | 10 ~ 90 % RH, 비 응축 |

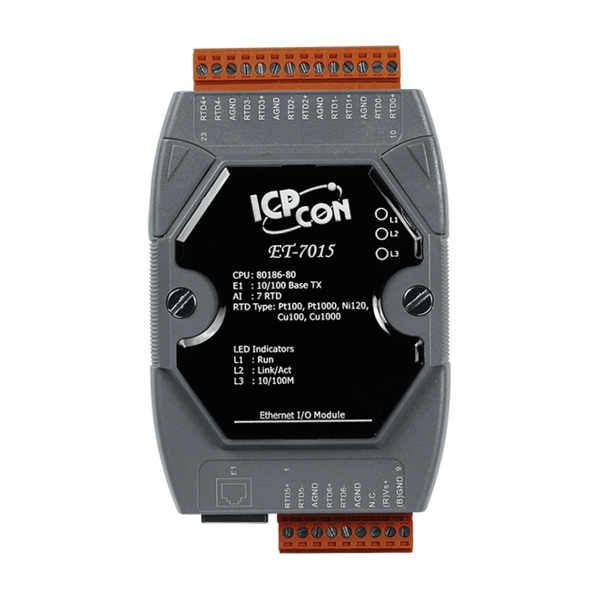

ET-7015 CR | 이더넷 I/O 모듈 with 7-채널 RTD 입력 (RoHS) |

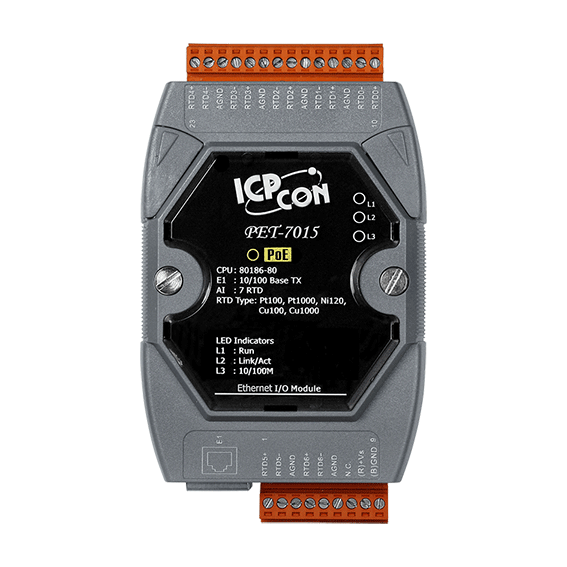

PET-7015 CR | PoE 이더넷 I/O 모듈 with 7-채널 RTD 입력 (RoHS) |

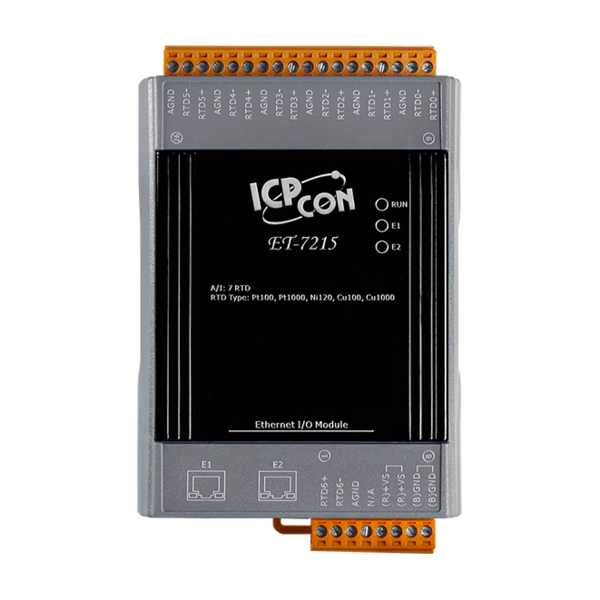

ET-7215 CR | 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 7-채널 RTD 입력 (RoHS) |

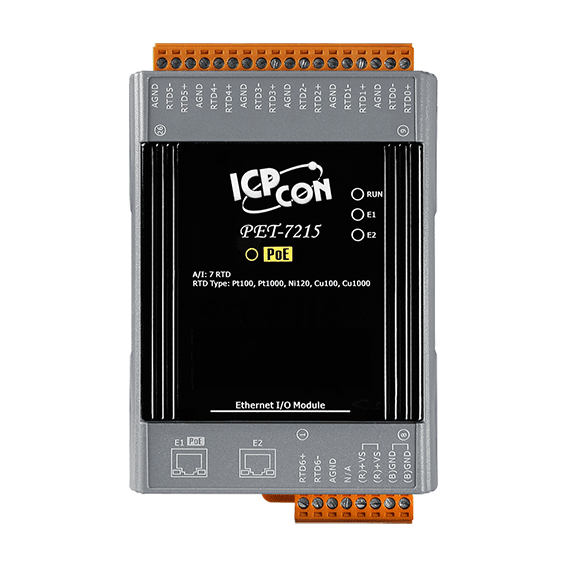

PET-7215 CR | 2 포트 이더넷 스위치 PoE 이더넷 I/O 모듈 with 7-채널 RTD 입력 (RoHS) |
