ET-7017-10 / PET-7017-10 / ET-7217 -10/ PET-7217-10
10/20-채널 아날로그 입력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 아날로그 입력 : 10/20-채널 with 240 Vrms 과전압 보호
ET-7017-10/PET-7017-10/ET-7217-10/PET-7217-10은 10 채널 차동(Differential) 또는 20 채널 단일 종단(Single-ended) 아날로그 입력 모듈입니다.
모든 아날로그 채널에서 프로그래밍 가능 입력 범위를 제공합니다. (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA and 4 ~ 20 mA)
각 아날로그 채널은 개별 범위를 구성 할 수 있으며 240Vrms의 높은 과전압 보호 기능이 있습니다.
각 아날로그 입력은 해당 점퍼의 위치에 따라 전압 또는 전류를 입력으로 받도록 프로그래밍 할 수 있습니다.
샘플링 속도는 두 가지 모드가 있는데, 고속 모드와 일반 모드입니다.
또한, 4 VDC ESD 보호 및 3000 VDC 모듈 내 절연에 대한 인증을 받았습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
아날로그 입력 | ||
채널 | 10 차동(differential) 또는 20 단일 종단형 (single-ended) (note 1), 소프트웨어 선택 가능 |
|
유형 | +/- 150mV, +/- 500mV, ± 1V, ± 5V, ± 10V ± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능) |
|
개별 채널 구성 | 예 | |
해상도 | 16-bit | |
샘플링 속도 | 일반 모드 | 10 Samples/Second (전체) |
고속 모드 | 50 Samples/Second (전체) | |
정확도 | 일반 모드 | ± 0.1 % |
고속 모드 | +/- 0.5 % 또는 그 이상 | |
제로 드리프트 (Zero Drift) | +/- 20 μV/°C | |
스팬 드리프트 (Span Drift) | +/- 25 ppm/°C | |
과전압 보호 | 차동 (Differential) | 240Vrms |
단일 종단 |
150Vrms | |
공통 전압 보호 | ± 200 VDC | |
과전류 보호 | 예, 110 VDC에서 50mA | |
가상 채널 to 채널 절연 | 예, 400 VDC | |
4 ~ 20 mA 오픈 와이어 감지 | 예 | |
입력 임피던스 | 전압 | 2 MΩ (Differential), 1MΩ (Single-ended) |
전류 | 125 Ω | |
공통 모드 거부 | 86 dB 최소 | |
정상 모드 거부 | 100 dB | |
note 1 : 차동 모드(Differantial mode)는 전압과 전류 입력에 사용할 수 있습니다. 단일 종단 모드(Single-Ended mode)는 전압 입력에만 사용할 수 있습니다. |
모델명 | ET-7017-10 | PET-7017-10 | ET-7217-10 | PET-7217-10 |
소프트웨어 | ||||
Web Server(웹 서버) 내장 | 예 | |||
Web HMI | 예 | |||
I/O Pair 연결 | 예 | |||
통신 | ||||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
PoE | - | 예 | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, 비밀번호 및 IP 필터 | |||
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
LED 표시기 | ||||
시스템 실행 | 예 | |||
이더넷 Link/Act | 예 | |||
DI/DO 상태 | - | |||
PoE 전원 | - | 예 | - | 예 |
2-Way 절연 | ||||
이더넷 | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | 2500 VDC | ||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | 전력선 용 ± 2kV | ||
서지 (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | 전력선 용 ± 2kV | ||
전원 | ||||
역 극성 보호 | 예 | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 2.8 W (최대) | 3.3 W (최대) | 3.6 W (최대) | 3.8 W (최대) |
기계 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
설치 | DIN 레일 또는 벽 장착 | |||
환경 | ||||
작동 온도 | -25 ~ +75 °C | |||
보관 온도 | -30 ~ + 80 °C | |||
습도 | 10 ~ 90 % RH, 비 응축 |

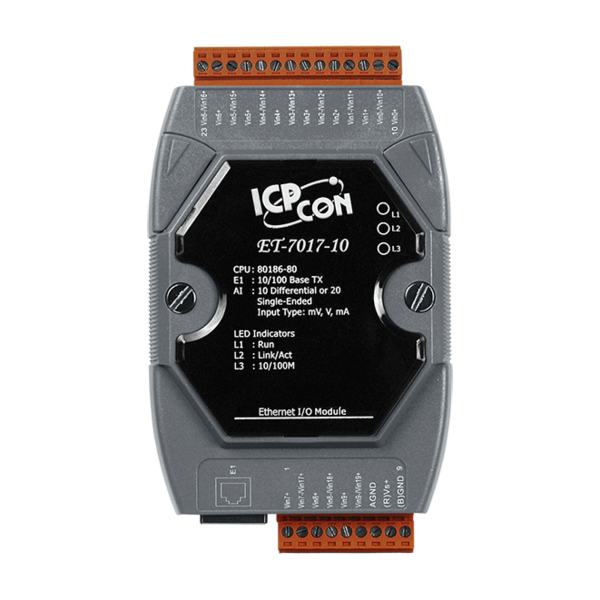

ET-7017-10 CR | 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS) |

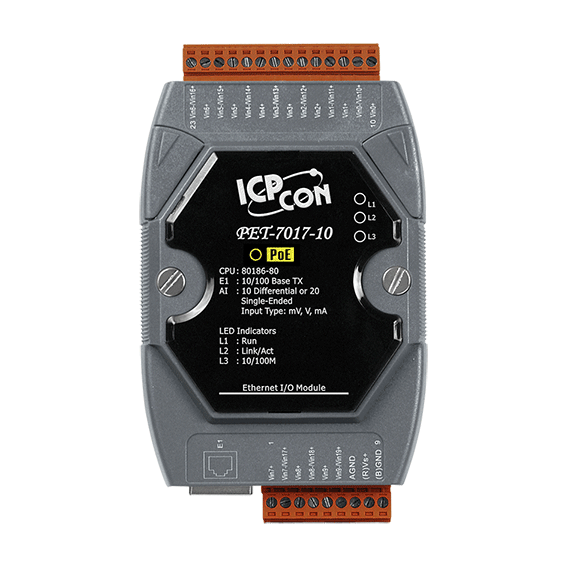

PET-7017-10 CR | PoE 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS) |

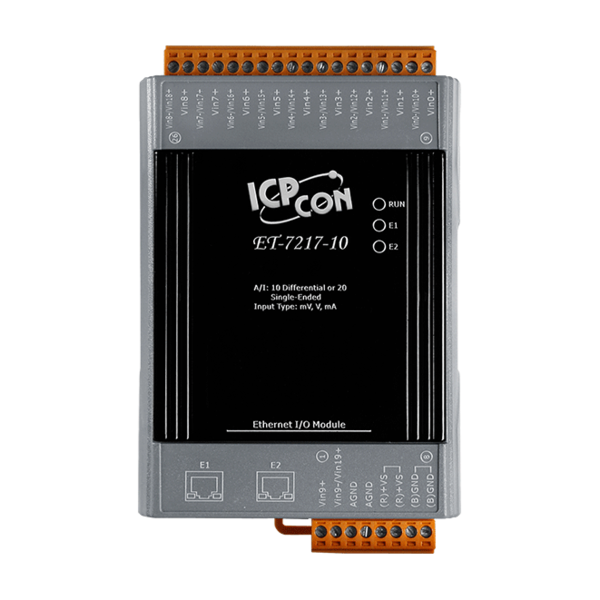

ET-7217-10 CR | 2-포트 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS) |

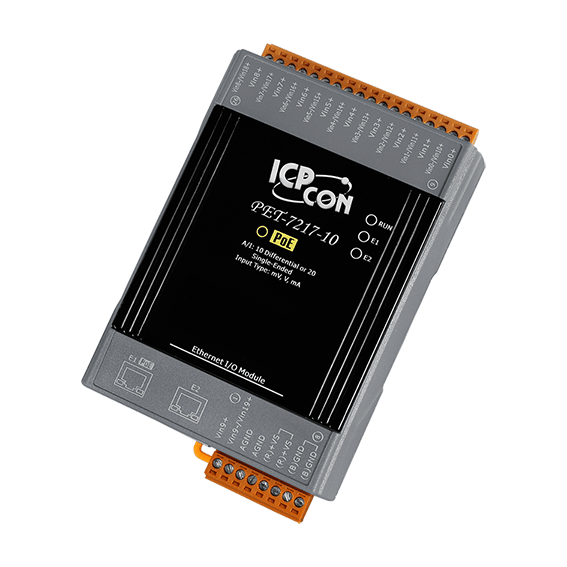

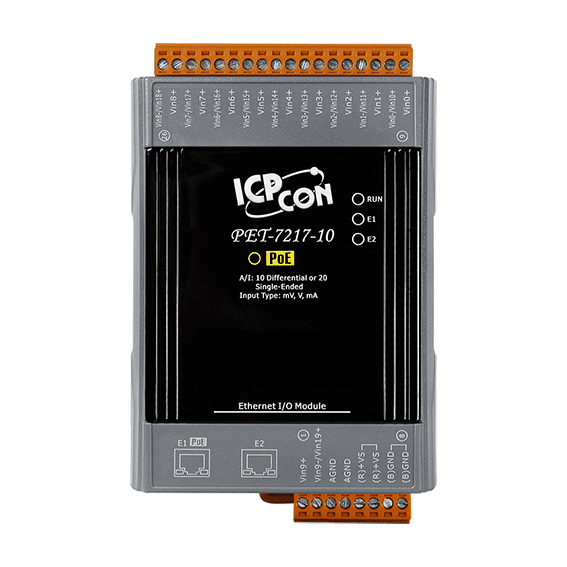

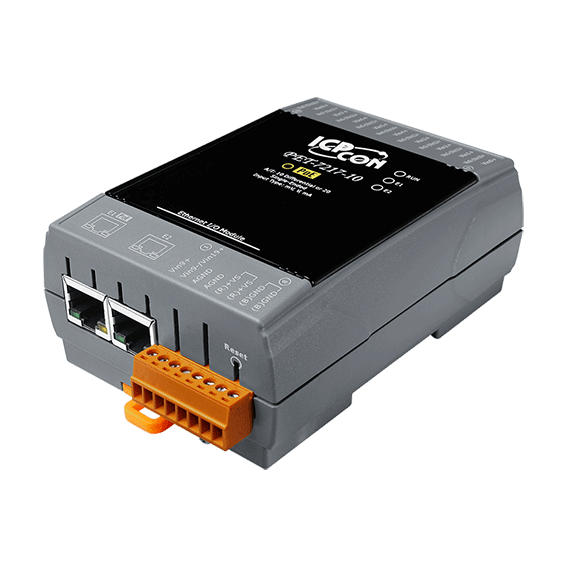

PET-7217-10 CR | 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 10/20-채널 아날로그 입입력 (RoHS) |
