ET-7018Z / PET-7018Z / ET-7218Z/ PET-7218Z
10-채널 열전대(Thermocouple) 입력 & 6/3-채널 디지털 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> Thermocouple 입력 : 10-채널
=> DO : 6/3-채널
ET-7018Z/PET-7017Z/ET-7218Z/PET-7218Z는 열전대(thermocouple) 입력 모듈입니다.
"Z" 버전은 열전대 시리즈 개발의 또 다른 이정표이며 ICP DAS 제품의 우수성을 입증합니다.
ET-7018Z는 매우 정확한 열전대 측정을 위해 특별히 설계되었으며 각 채널에 대해 자동 냉 접점 보상 기능을 제공하여 현장에서 온도 출력 일관성과 안정적인 온도 출력을 보장합니다.
전류 입력 및 전압 입력이 모두 지원됩니다.
또 다른 특징은 10개의 입력 채널이 다른 종류의 아날로그 입력에 대해 개별적으로 구성 될 수 있다는 것입니다.
열전대 오픈 와이어 감지 및 ESD/EFT/서지 보호 메커니즘도 포함되어 있습니다.
6 디지털 출력 채널은 단락 보호 및 과부하 보호 기능이 있는 알람 출력으로 설정할 수 있습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
모델명 | ET-7018Z | PET-7018Z | ET-7218Z | PET-7218Z |
열전대(Thermocouple) 입력 | ||||
채널 | 10 (차동 ; Differential) | |||
유형 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V | |||
+/- 20 mA, 0 ~ 20 mA, 4 ~ 20 mA (옵션 외부 125 Ω 저항 필요) | ||||
열전쌍 (J, K, T, E, R, S, B, N, C, L, M 및 LDIN43710) | ||||
개별 채널 구성 | 예 | |||
해상도 | 16-bit | |||
샘플링 속도 | 10 샘플/초 (전체) | |||
정확도 | +/- 0.1 %의 FSR 이상 | |||
제로 드리프트 | +/- 0.5 μV/°C | |||
스팬 드리프트 | +/- 25 ppm/°C | |||
과전압 보호 | 240Vrms | |||
입력 임피던스 | > 300 kΩ | |||
공통 모드 거부 | 최소 150 dB | |||
정상 모드 거부 | 100 dB | |||
온도 출력 일관성 | 예 | |||
현장에서의 안정된 온도 출력 | 예 | |||
오픈 와이어 감지 | 예 | |||
가상 채널-to-채널 절연 | +/- 400 VDC | |||
디지털 출력 | ||||
채널 | 6 | 3 | ||
유형 | 절연 오픈 컬렉터 | |||
Sink/Source (NPN/PNP) | Sink | |||
최대 부하 전류 | 700 mA/채널 | |||
부하 전압 | 5 VDC ~ 50 VDC | |||
과전압 보호 | 60 VDC | |||
과부하 보호 | 1.4 A | |||
단락 회로 보호 | 예 | |||
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |||
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7018Z | PET-7018Z | ET-7218Z | PET-7218Z |
소프트웨어 | ||||
Web Server(웹 서버) 내장 | 예 | |||
Web HMI | 예 | |||
I/O Pair 연결 | 예 | |||
통신 | ||||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
PoE | - | 예 | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, 비밀번호 및 IP 필터 | |||
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
LED 표시기 | ||||
시스템 실행 | 예 | |||
이더넷 Link/Act | 예 | |||
DI/DO 상태 | - | 예 | ||
PoE 전원 | - | 예 | - | 예 |
2-Way 절연 | ||||
이더넷 | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 및 무작위 포인트에 대해 8 kV 공기 | |||
EFT (IEC 61000-4-4) | 전원용 +/- 4 kV | |||
전원 | ||||
역 극성 보호 | 예 | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 2.0W (최대) | 3.0W (최대) | 3.1 W (최대) | 3.3 W (최대) |
기계 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
설치 | DIN 레일 또는 벽 장착 | |||
환경 | ||||
작동 온도 | -25 ~ +75 °C | |||
보관 온도 | -30 ~ + 80 °C | |||
습도 | 10 ~ 90 % RH, 비 응축 |

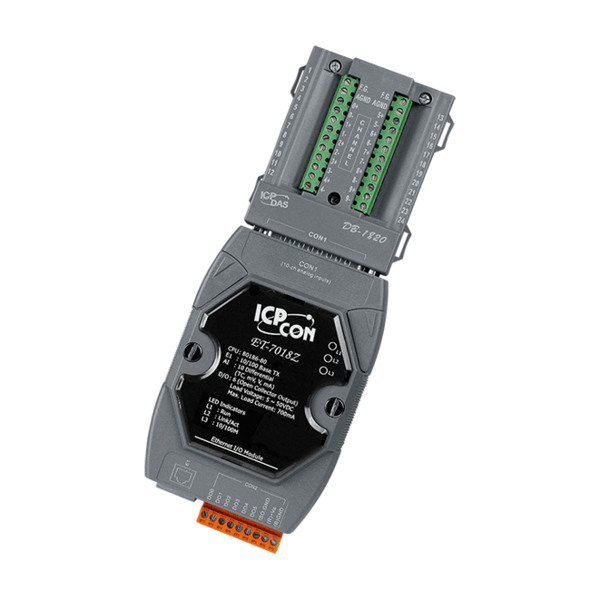

ET-7018Z/S CR | 이더넷 I/O 모듈 with 10-채널 열전대 입력, 6-채널 DO (DN-1820 도터 포함) (RoHS) |

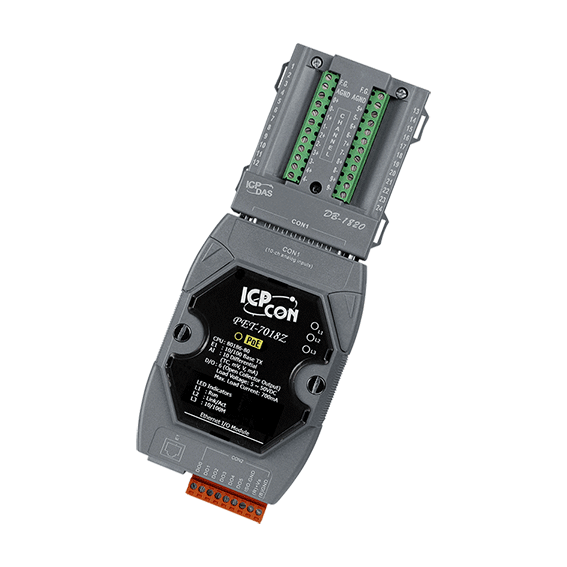

PET-7018Z/S CR | PoE 이더넷 I/O 모듈 with 10-채널 열전대 입력, 6-채널 DO (DN-1820 도터 보드 포함) (RoHS) |

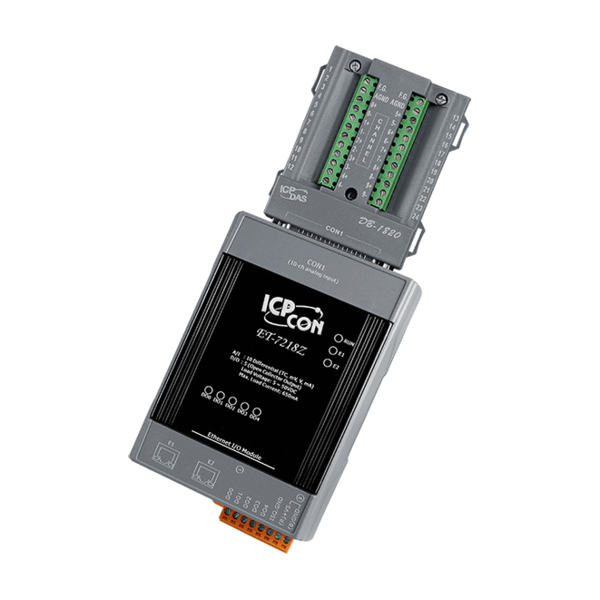

ET-7218Z/S CR | 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 10-채널 열전대 입력, 3-채널 DO (DN-1820 도터 보드 포함) (RoHS) |
PET-7218Z/S CR | PoE 2-포트 이더넷 스위치 PoE 이더넷 I/O 모듈 with 10-채널 열전대 입력, 3-채널 DO (DN-1820 도터 보드 포함) (RoHS) |

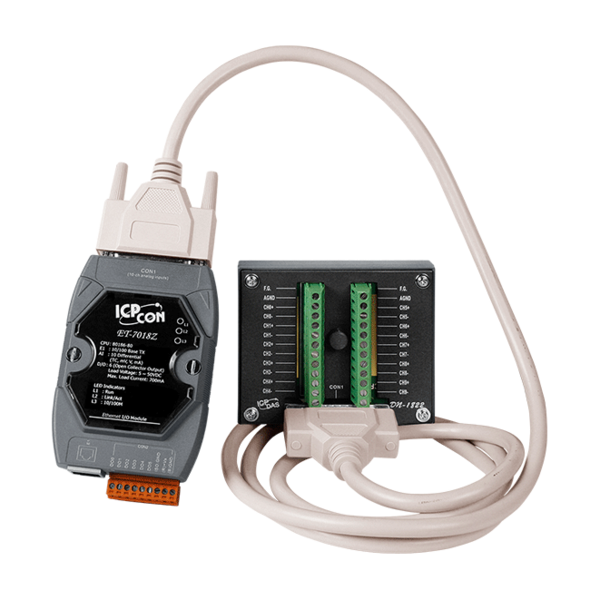

ET-7018Z/S2 CR | 이더넷 I/O 모듈 with 10-채널 열전대 입력, 6-채널 DO (DN-1822 도터 보드 및 1.8 m 케이블 포함) (RoHS) |

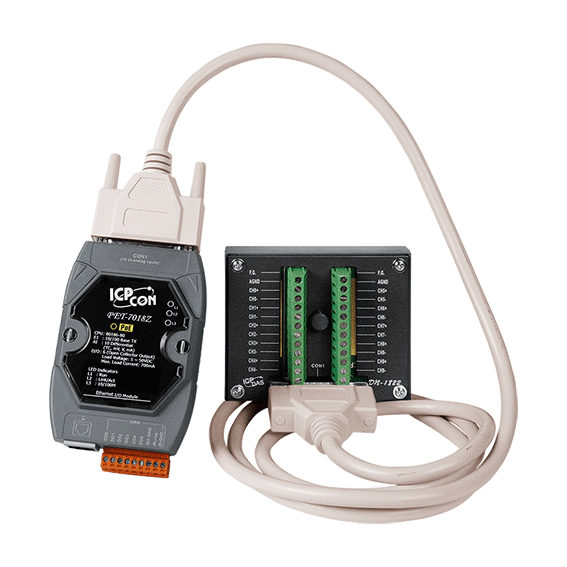

PET-7018Z/S2 CR | PoE 이더넷 I/O 모듈 with 10-채널 열전대 입력, 6-채널 DO (DN-1822 도터 보드 및 1.8m 케이블 포함) (RoHS) |

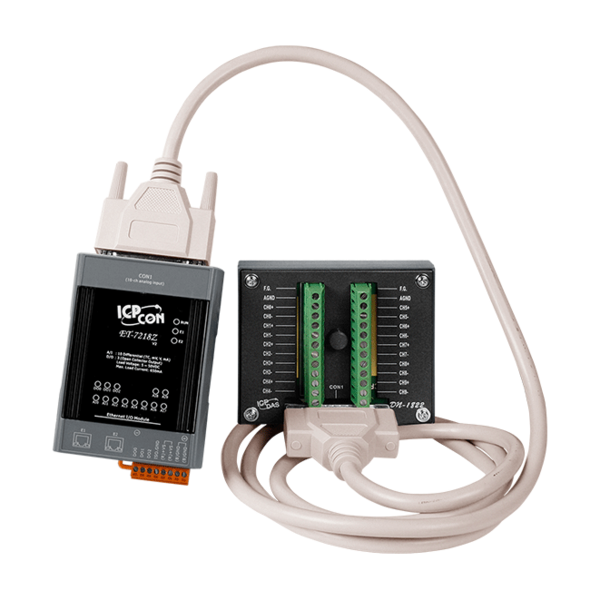

ET-7218Z/S2 CR | 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 10-채널 열전대 입력, 3-채널 DO (DN-1822 도터 보드 및 1.8m 케이블 포함) (RoHS) |

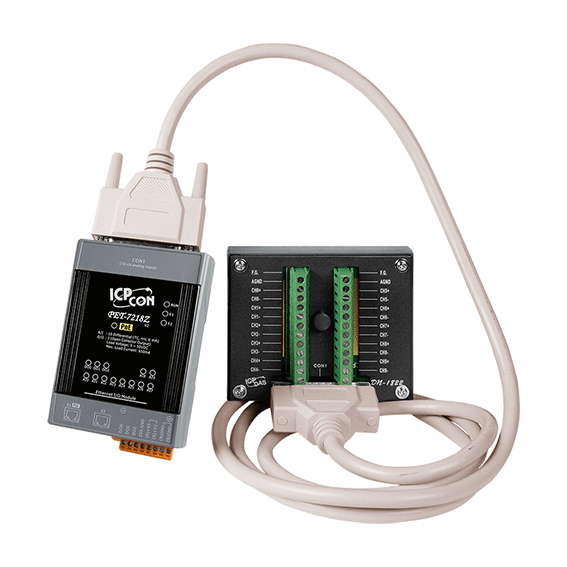

PET-7218Z/S2 CR | PoE 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 10-채널 열전대 입력,3-채널 DO (DN-1822 도터 보드 및 1.8m 케이블 포함) (RoHS) |
NS-205 CR | Unmanaged 5-port Industrial Ethernet Switch; reguires 24 VDC Input (RoHS) |
NS-205PSE CR | Unmanaged Ethernet switch with 4-PoE and 1 RJ45 uplink; reguires 48 VDC Input (RoHS) |
NS-205PSE-24V CR | Unmanaged Ethernet switch with 4-PoE and 1 RJ45 uplink; reguires 24 VDC Input (RoHS) |
MDR-20-24 CR | 24 V/1 A, 24 W Power Supply with DIN-Rail Mounting (RoHS) |
DIN-KA52F-48 CR | 48 V/0.52 A, 25 W Power Supply with DIN-Rail Mounting (RoHS) |
CD-2518D CR | 25F-25M 1.8 m Cable with DIN-Rail Mount for the DB-1820 (RoHS) |
CD-25015 CR | 25F-25M 15 cm Cable with DIN-Rail Mount for theDB-1820 (RoHS) |
4PAPP-006-G CR | Plastic Rack (RoHS) |
|
|
|
|
||||||
|
|
