제품 상세보기

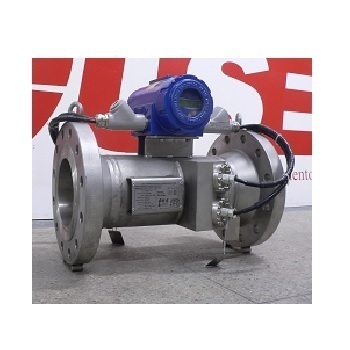

Minisonic G

제품명
Minisonic G
용도
가스 유량 측정
특성
기체 유량측정 , 자동 영점조정
제조사
UltraFlux (프랑스)

적용분야

공기: 테스트 벤치용, 공기 유량측정

기계적 환기 : 공기흐름 평가

산업 부문 : 압축공기 시스템

반도체 부문 : 질소 흐름 측정



Minisonic G

종류



표준형

듀얼 배관형(동일 프로브)

듀얼 코드형

장치 유형



설치형

측정 내경



(두께에 따라) 약 8 ~ 3,200 mm

측정 외경



10 ~ 3,300 mm

입/출력



2개의 전류 출력, 4-20 mA(1000 Ω 전기 절연 수동 출력/임피던스 150 Ω 능동출력)

2개의 정적 릴레이 출력(100V – 100 mA - 최대 10 VA)

용도



유량 측정

두 배관 내 유량 측정

두 속도 코드로 유량 측정

단일/듀얼

배관



단일 배관

듀얼 배관: 듀얼 재료로 제작되고 직경 및 두께가 다른 두 개의 배관이며, 반드시 동일한 프로브를 사용해야 함.

단일 배관

단일/듀얼 코드



단일 코드

단일 코드

듀얼 코드

방폭형 외함(선택형)



가능

ATEX EEx d IIC T6 인증

주문 가능

문의 요망

표시장치



영문, 숫자 및 그래픽(2줄 X 16자)

시간지연 기능 백라이트 LCD 화면

설치



4 키 터치 패드 또는 전용 소프트웨어(제공)로 신속, 간편함.

액세스 코드 구축 가능

운영체제



설치 및 응용프로그램 데이터 저장용 윈도우

개국 언어



프랑스, 영어, 독일어, 포르투갈어, 스페인어, 이탈리아어, 폴란드어

시리얼 링크



RS232 또는 RS485 to JBUS/MODBUS 프로토콜 • 전송속도 9600

부속품(선택형)



RS232 to USB 변환기 연결 케이블 1개

전원공급장치



저압: 18-72 V dc 또는 90-230V ac(5 VA)

전원공급장치(선택형)



18-72 V dc 또는 90-230V ac(5 VA)

외함



알루미늄 주조 및 에폭시 도장 • 1.5 kg • 237 x 108 x 79 mm

방폭형 외함



알루미늄 주조 및 에폭시 도장 • 6.6kg • 244 x 130 x 232mm

보호기능



IP67

사용온도



0 ℃ ~ 50 ℃



기술

성능

초음파 시간차 방식

양방향 연속측정



신호분석

에코형상 제어
(음향신호 최적화)





정밀도: 최대 0.5%



재현성: 최대 0.1%



선형성 : 최대 0.1%

분해능: 0.1 ns 이상



유량계산시간 : 최대 500 ms







           측정단위: ℓ/s~㎥/일

           체적 계량 : 1 cℓ~100
