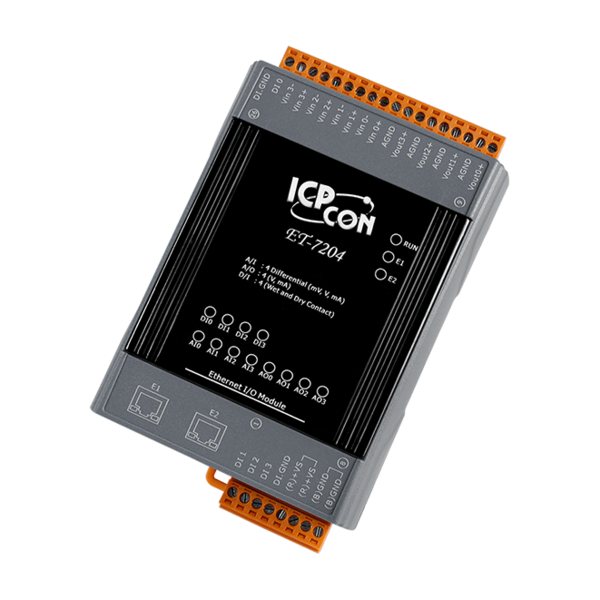

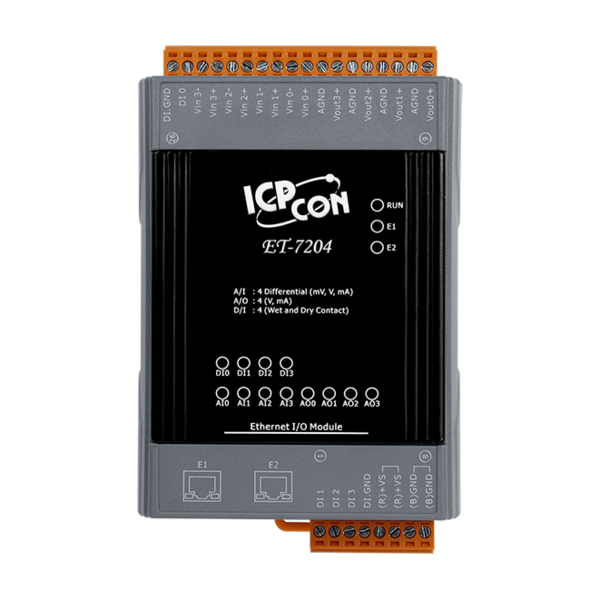

ET-7204 / PET-7204
4-채널 아날로그 입력, 4-아날로그 출력, 4-채널 디지털 입력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 아날로그 입력 : 4-채널 with 240 Vrms 과전압 보호
=> 아날로그 출력 : 4-채널
=> 디지털 입력/카운터 : 4-채널
ET-7204/PET-7204는 4 채널 아날로그 입력, 4 채널 아날로그 출력, 4 채널 디지털 입력이 있는 다기능 모듈입니다.
프로그래밍 가능한 다양한 아날로그 입력(+/- 500mV, +/- 1V, +/- 5V, +/- 10V, +/- 20mA, 0 ~ 20mA 및 4 ~ 20mA)과 출력(+/- 5 V, +/- 10 V, 0 ~ 20 mA 및 4 ~ 20 mA)을 제공합니다. 각 아날로그 입력은 240 Vrms 고전압 보호로 적절한 범위를 구성 할 수 있습니다. 각 아날로그 입력/출력은 해당 점퍼의 위치에 따라 전류 또는 전압을 입력/출력으로 받도록 프로그래밍 할 수 있습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
아날로그 입력 | ||
채널 | 4 (Differential) | |
유형 | +/- 5 V, +/- 10 V +0 mA ~ +20 mA, +/- 20 mA, 4 ~ 20 mA (점퍼 선택 가능) |
|
개별 채널 구성 | 예 | |
해상도 | 16-bit | |
샘플링 속도 | 일반 모드 | 10 샘플/초 (전체) |
고속 모드 | 50 샘플/초 (전체) | |
정확도 | 일반 모드 | ± 0.1 % |
고속 모드 | +/- 0.5 % 또는 그 이상 | |
제로 드리프트 | +/- 20 μV/°C | |
스팬 드리프트 | +/- 25 ppm/°C | |
과전압 보호 | 240 Vrms | |
과전류 보호 | 110 VDC/VAC에서 최대 50 mA | |
공통 전압 보호 | ± 200 VDC | |
과전류 보호 | 예, 110VDC에서 50mA | |
가상 채널-to-채널 절연 | 예, 400 VDC | |
4 ~ 20 mA 용 개방 선 탐지 | 예 | |
입력 임피던스 | 전압 | 2 MΩ |
전류 | 125 Ω | |
공통 모드 거부 | 86 dB 최소 | |
정상 모드 거부 | 100 dB | |
아날로그 출력 | ||
채널 | 4 | |
유형 | +0 VDC ~ +5 VDC , +/- 5 VDC , +0 VDC ~ +10 VDC , +/- 10 VDC , + 0 mA ~ +20 mA, +4 mA ~ +20 mA ( 점퍼 선택 가능) |
|
개별 채널 구성 | 예 | |
해상도 | 12-bit | |
정확성 | +/- 0.1 %의 FSR | |
전압 출력 기능 | 10 mA @ 20 mA | |
전류 부하 저항 | 400 Ω | |
오픈 와이어 감지 | 예, 4 ~ 20 mA 전용 | |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 | |
디지털 입력 / 카운터 | ||
채널 | 4 | |
Dry Contact (Source) | On 전압 레벨 | Close to GND |
Off 전압 레벨 | Open | |
Dry Contact 유효 거리 | 최대 500 미터 | |
Wet Contact (Sink) | On 전압 레벨 | 최대 +1 VDC |
Off 전압 레벨 | + 3.5 VDC ~ + 30 VDC | |
입력 임피던스 | - | |
카운터 | 최대 카운트 | 4,294,967,285 (32-bit) |
최대 입력 주파수 | 100 Hz | |
최소 펄스 폭 | 5 ms | |
과전압 보호 | 30 VDC |
모델명 | ET-7204 | PET-7204 |
소프트웨어 | ||
Web Server(웹 서버) 내장 | 예 | |
Web HMI | 예 | |
I/O Pair 연결 | 예 | |
통신 | ||
이더넷 포트 | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | |
PoE | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |
보안 | ID, 비밀번호 및 IP 필터 | |
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
시스템 실행 | 예 | |
이더넷 Link/Act | 예 | |
DI/DO 상태 | 예 | |
PoE 전원 | - | 예 |
2-Way 절연 | ||
이더넷 | 1500 VDC | - |
I/O | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |
EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | |
서지 (IEC 61000-4-5) | 전력선 용 ± 2kV | |
전원 | ||
역 극성 보호 | 예 | |
터미널 블록에서 전원 공급 | 12 ~ 48 VDC | |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 4.9W (최대) | 5.5 W (최대) |
기계 | ||
치수 (W x L x H) | 120mm x 76mm x 38mm | |
설치 | DIN 레일 또는 벽 장착 | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7204 CR | Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4-채널 AI, 4-채널 AO, 4-채널 DI (RoHS) |

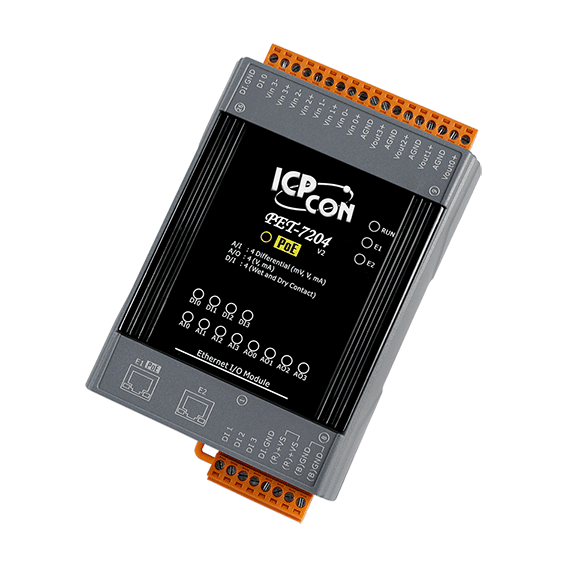

PET-7204 CR | PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4-채널 AI, 4-채널 AO, 4-채널 DI (RoHS) |
