제품 상세보기

ET-7016 / PET-7016

제품명
ET-7016 / PET-7016
용도
Ethernet I/O 모듈
특성
2-채널 Strain Gauge 입력, 2-채널 DI, 2-채널 DO
제조사
ICPDAS(대만)

ET-7016 / PET-7016
2-채널 Strain Gauge  입력, 3-디지털 입력, 3-채널 디지털 출력 Ethernet I/O 모듈












웹 서버 내장 (Built-in Web Server)
Web HMI
Modbus TCP 및 Moudbys UDP 프로토콜 지원
통신 보안

듀얼 워치 독
넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
입출력 내장 (Built-in I/O)

=> Strain Gauge 입력 : 2-채널

=> 디지털 입력/카운터 : 2-채널
=> 디지털 출력 : 2-채널





ET-7016/PET-7016 Strain Gauge 입력 모듈입니다.
2-채널 아날로그 입력, 1-채널 여진 전압(excitation voltage) 출력, 2-채널 디지털 입력 및 2 채널 디지털 출력을 제공합니다.
프로그래밍 가능한 다양한 아날로그 입력(+/- 1mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V 및 +/- 2.5V)을 제공하고 풀 브리지, 하프 브리지 및 쿼터 브리지를 지원합니다. 각 아날로그 입력의 범위는 개별적으로 구성 할 수 있습니다. 여진 전압 출력은 60mA 구동 효율로 0 ~ 10V 범위에 있을 수 있습니다. 디지털 출력은 알람 출력으로 설정할 수도 있습니다.
또한, 장거리 측정으로 인한 전압 손실을 보상하는 장거리 스트레인 게이지 측정을 제공 할 수 있습니다.




  빌딩 자동화
  공장 자동화
  기계 자동화
  원격 유지 보수
  원격 진단
  테스트 장비





스트레인 게이지 입력
채널 2 (Differential)
유형 +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, ± 1V, ± 2.5V, ± 20mA, 10 ~ 20mA, 4 ~ 20mA
스트레인 게이지(Strain Gauge) 타입 풀 브리지(Full-Bridge), 하프 브리지(Half-Bridge) 및 쿼터 브리지(Quater-Bridge)
개별 채널 구성
해상도 16-bit
샘플링 속도 10 샘플/초 (전체)
정확도 +/- 0.05 %
제로 드리프트 +/- 0.5 μV/°C
스팬 드리프트 +/- 25 ppm/°C
과전압 보호 30 VDC
입력 임피던스 전압 입력 : > 400 kΩ,
전류 입력 : 125 Ω
공통 모드 거부 최소 150 dB
정상 모드 거부 100 dB
여자 전압 출력
채널 1
출력 범위 0 ~ 10V
최대 출력 부하 전류 60 mA
정확도 FSR의 +/- 0.05 %
Drift +/- 50 ppm/°C
파워-온 값 (Power-on Value)
디지털 입력 / 카운터
채널 2
접점 Wet
Sink/Source (NPN/PNP) Sink/Source
Off 전압 레벨 최대 +1 VDC
On 전압 레벨 + 3.5 VDC ~ + 50 VDC
카운터 채널 2
최대 카운트 4,294,967,285 (32-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
과전압 보호 70 VDC
디지털 출력
채널 2
절연 오픈 컬렉터 절연 오픈 컬렉터
Sink/source (NPN/PNP) Sink
최대 부하 전류 700 mA/채널
부하 전압 +5 VDC ~ +50 VDC
과전압 보호 60 VDC
과부하 보호 1.4 A
단락 회로 보호
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능




모델명 ET-7016 PET-7016
소프트웨어
Web Server(웹 서버) 내장
Web HMI
I/O 쌍 연결
통신
이더넷 포트 자동 MDI/MDI-X가 있는 10/100 Base-TX
PoE -
프로토콜 Modbus TCP, Modbus UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
L1 (시스템 작동 중)
L2 (Ethernet Link/Act)
L3 (이더넷 10/100 M 속도)
PoE 전원 -
2-Way 절연
이더넷 1500 VDC -
I/O 2500 VDC 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 4 kV 접점 및 무작위 포인트에 대해 8 kV 공기
EFT (IEC 61000-4-4) 전원용 +/- 4 kV
전원
역 극성 보호
터미널 블록에서 전원 공급 예, 10 ~ 30 VDC 예, 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1
전원 출력 - -
소비 전력 2.9 W (최대) 3.2 W (최대)
기계
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90 % RH, 비 응축

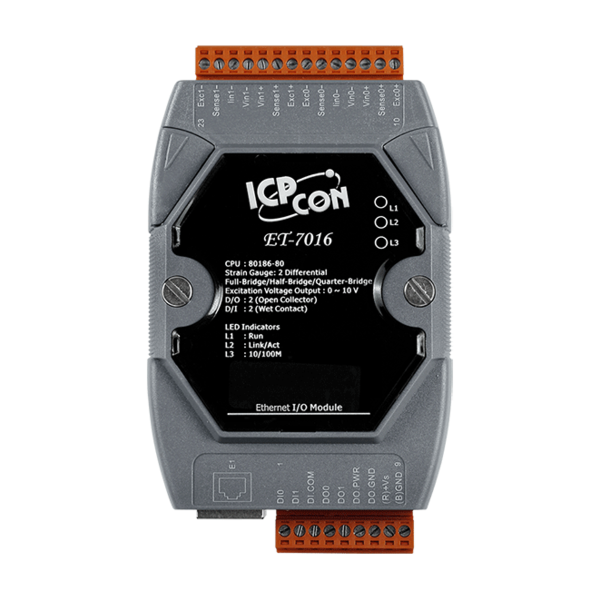

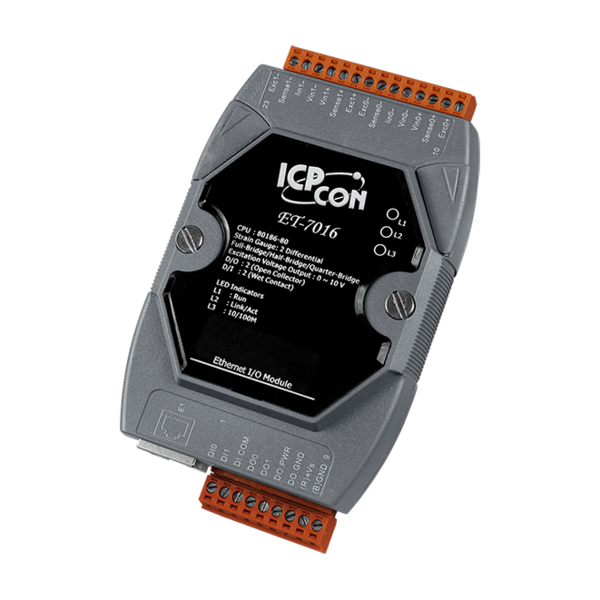

ET-7016 CR Ethernet I/O 모듈 with 2-채널 스트레인 게이지 입력, 2-채널 DI, 2-채널 DO (RoHS)

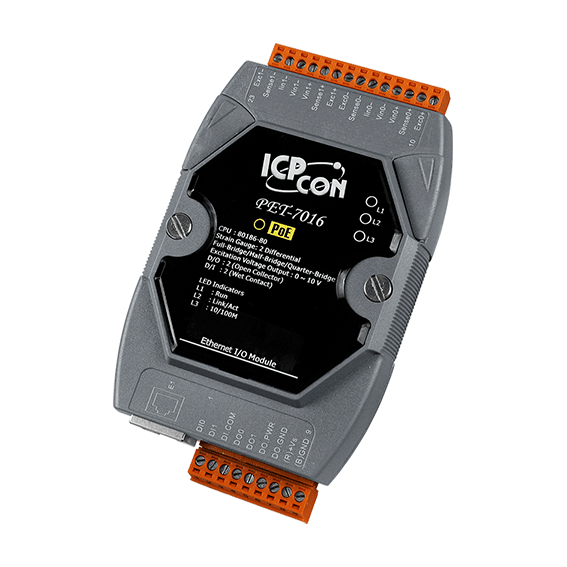

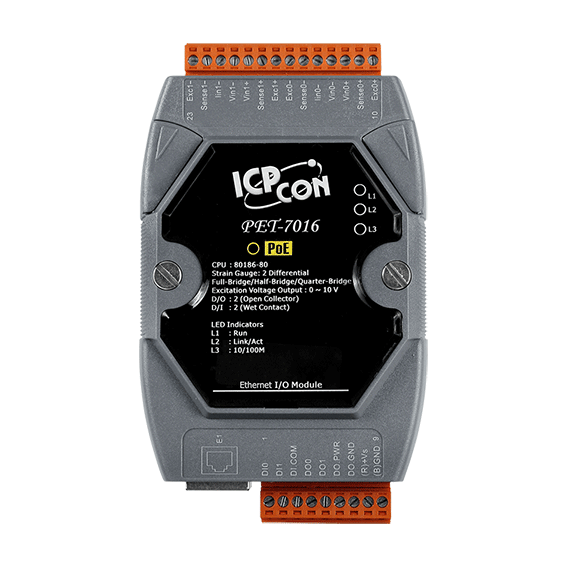

PET-7016 CR PoE Ethernet I/O 모듈 with 2-채널 스트레인 게이지 입력, 2-채널 DI, 2-채널 DO (RoHS)
