(P)ET-7026 / (P)ET-7226

제품명
(P)ET-7026 / (P)ET-7226
용도
Ethernet I/O 모듈
특성
6-채널 AI, 2-채널 AO, 2-채널 DI, 2-채널 DO
제조사
ICPDAS(대만)

ET-7026 / PET-7026 / ET-7226/ PET-7226
6-채널 아날로그 입력, 2-채널 아날로그 출력, 2-디지털 입력, 2-채널 디지털 출력 Ethernet I/O 모듈












웹 서버 내장 (Built-in Web Server)
Web HMI
Modbus TCP 및 Moudbys UDP 프로토콜 지원
통신 보안
2-포트 이더넷 스위치 (
데이지-체인 포톨로지용)
듀얼 워치 독
넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
입출력 내장 (Built-in I/O)

=> 아날로그 입력 : 6-채널 with 240 Vrms 과전압 보호

=> 아날로그 출력 : 2-채널
=> 디지털 입력/카운터 : 2-채널
=> 디지털 출력 : 2-채널





ET-7026/PET-7026/ET-7226/PET-7226은 6 채널 아날로그 입력, 2 채널 아날로그 출력, 2 채널 디지털 입력 및 2 채널 디지털 출력을 갖춘 다기능 모듈입니다.
다양한 프로그래밍 가능 아날로그 입력 (+/- 500mV, +/- 1V, +/- 5V, +/- 10V, +/- 20mA, 0 ~ 20mA 및 4 ~ 20mA) 및 아날로그 출력 (+/- 5 V, +/- 10 V, 0 ~ 20 mA 및 4 ~ 20 mA)을
제공합니다. 각 아날로그 입력/출력은 해당 점퍼의 위치에 따라 전류 또는 전압을 입력/출력으로 받도록 프로그래밍 할 수 있습니다.
각 아날로그 입력은 240 Vrms 고전압 보호로 적절한 범위를 구성 할 수 있습니다.





  빌딩 자동화
  공장 자동화
  기계 자동화
  원격 유지 보수
  원격 진단
  테스트 장비





아날로그 입력
채널 6 (Differential)
유형 +/- 500mV, ± 1V, ± 5V, ± 10V
+0mA ~ + 20mA, +/- 20mA, 4 ~ 20mA (점퍼 선택 가능)
개별 채널 구성
해상도 16-bit
샘플링 속도 일반 모드 10 샘플/초 (전체)
고속 모드 50 샘플/초 (전체)
정확도 일반 모드 ± 0.1 %
고속모드 +/- 0.5 % 또는 그 이상
제로 드리프트 +/- 20 μV/°C
스팬 드리프트 +/- 25 ppm/°C
과전압 보호 240Vrms
과전류 보호 110 VDC / VAC Max에서 최대 50 mA
공통 전압 보호 ± 200 VDC
과전류 보호 예, 110 VDC에서 50 mA
가상 채널-to-채널 절연 예, 400 VDC
4 ~ 20 mA 오픈 와이어 감지
입력 임피던스 전압 2 MΩ
전류 125 Ω
공통 모드 거부 86 dB 최소
정상 모드 거부 100 dB
오픈 와이어 감지 예, 4 ~ 20 mA 전용
가상 채널-to-채널 절연 +/- 400 VDC
아날로그 출력
채널 2
유형 +0 VDC ~ +5 VDC , +/- 5 VDC , +0 VDC ~ +10 VDC ,
+/- 10 VDC , + 0 mA ~ +20 mA, +4 mA ~ +20 mA ( 점퍼 선택 가능)
개별 채널 구성
해상도 12-bit
정확도 +/- 0.1 %의 FSR
전압 출력 능력 10 mA @ 20 mA
전류 부하 저항 500 Ω
오픈 와이어 감지 예, 4 ~ 20 mA 전용
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능
디지털 입력 / 카운터
채널 2
Dry Contact
 (Source)
On 전압 레벨 Close to GND
Off 전압 레벨 Open
Dry Contact 유효 거리 최대 500 M
Wet Contact
(Sink, Source)
On 전압 레벨 최대 +1 VDC
Off 전압 레벨 + 3.5 VDC ~ + 30 VDC
입력 임피던스 -
카운터 채널 2
최대 카운트 4,294,967,285 (32-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
과전압 보호 30 VDC
디지털 출력
채널 2
유형 절연 오픈 컬렉터
Sink/Source (NPN/PNP) Sink
최대 부하 전류 700 mA/채널
부하 전압 +5 VDC ~ +50 VDC
과전압 보호 60 VDC
과부하 보호 1.4 A
단락 회로 보호
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능




모델명 ET-7026 PET-7026 ET- 7226 PET-7226
소프트웨어
Web Server(웹 서버) 내장
Web HMI
I/O Pair 연결
통신
이더넷 포트 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE - -
프로토콜 Modbus/TCP, Modbus/UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행
이더넷 Link/Act
DI/DO 상태 -
PoE 전원 - -
2-Way 절연
이더넷 1500 VDC - 1500 VDC -
I/O 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4kV 전력선 용 ± 2kV
서지 (IEC 61000-4-5) 전력선 용 ± 0.5 kV 전력선 용 ± 2kV
전원 요구 사항
역 극성 보호
터미널 블록에서 전원 공급 10 ~ 30 VDC 12 ~ 48 VDC 12 ~ 48 VDC 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1 - 예, IEEE 802.3af, Class1
소비 전력 3.6 W (최대) 3.9W (최대) 5.0W (최대) 5.2 W (최대)
기계
치수 (W x L x H) 72mm x 123mm x 35mm 76mm x 120mm x 38mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90 % RH, 비 응축

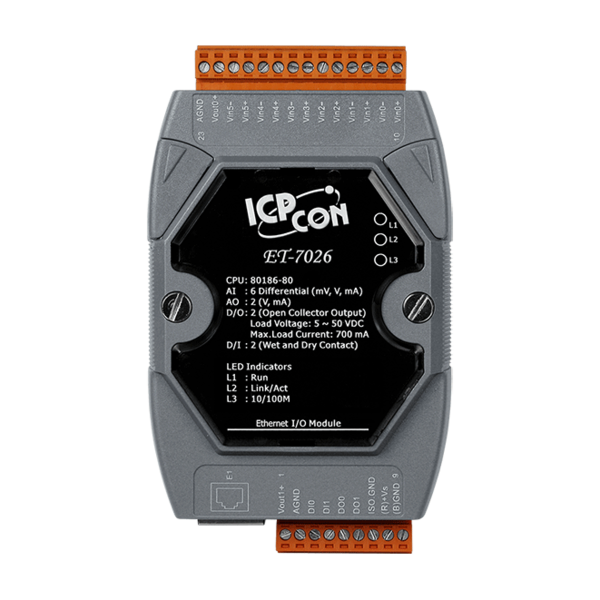

ET-7026 CR Ethernet I/O 모듈 with 6-채널 AI, 2-채널 AO, 2-채널 DI, 2-채널 DO (RoHS)

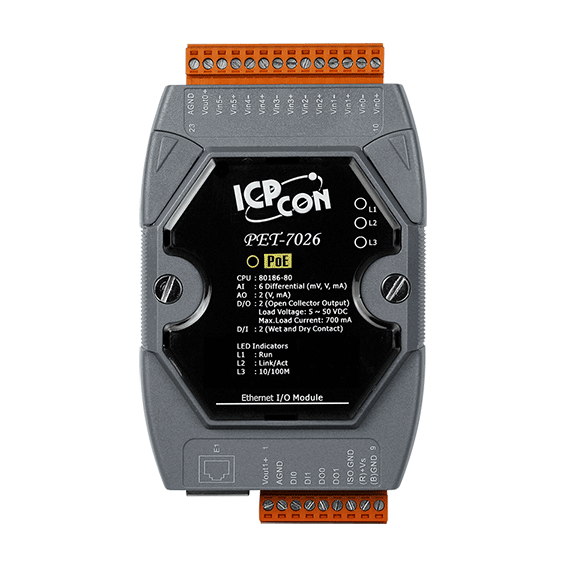

PET-7026 CR PoE Ethernet I/O 모듈 with 6-채널 AI, 2-채널 AO, 2-채널 DI, 2-채널 DO (RoHS)

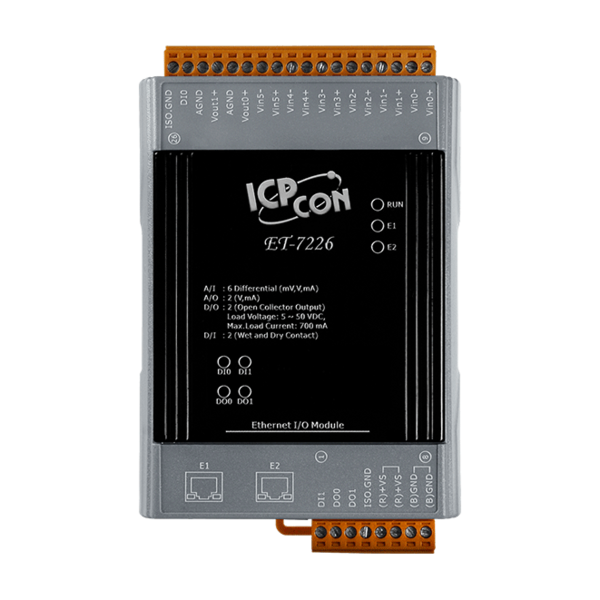

ET-7226 CR Ethernet I/O 모듈   with 2-포트 이더넷 스위치, 6-채널 AI, 2-채널 AO, 2-채널 DI, 2-채널 DO (RoHS)

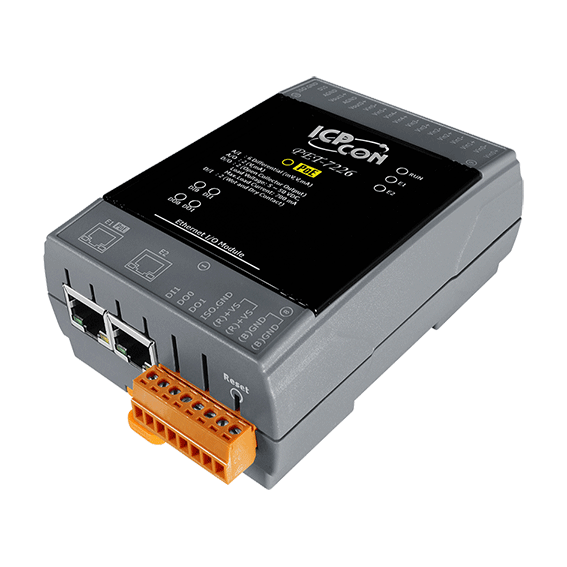

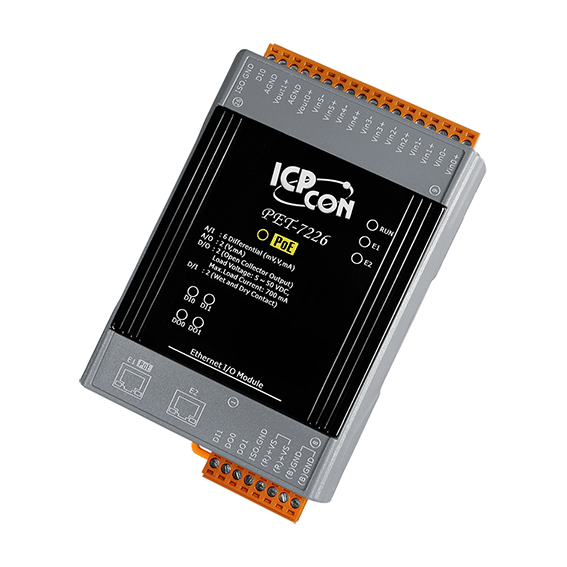

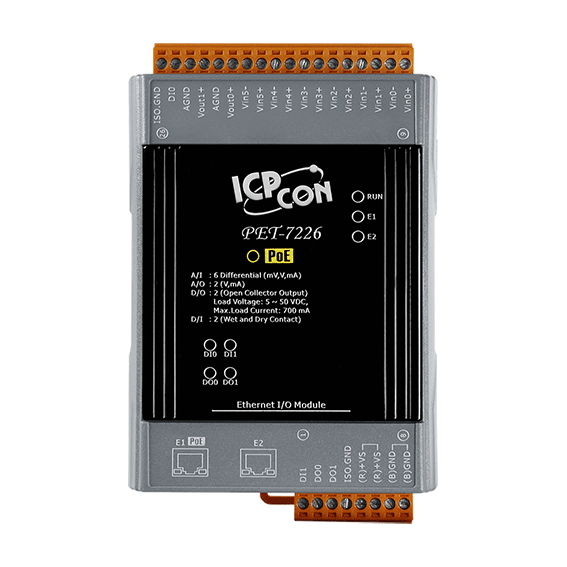

PET-7226 CR PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 6-채널 AI, 2-채널 AO, 2-채널 DI, 2-채널 DO (RoHS)
