제품 상세보기

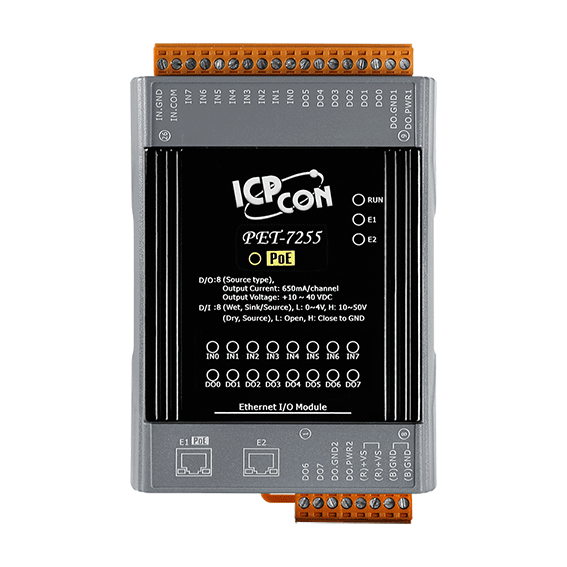

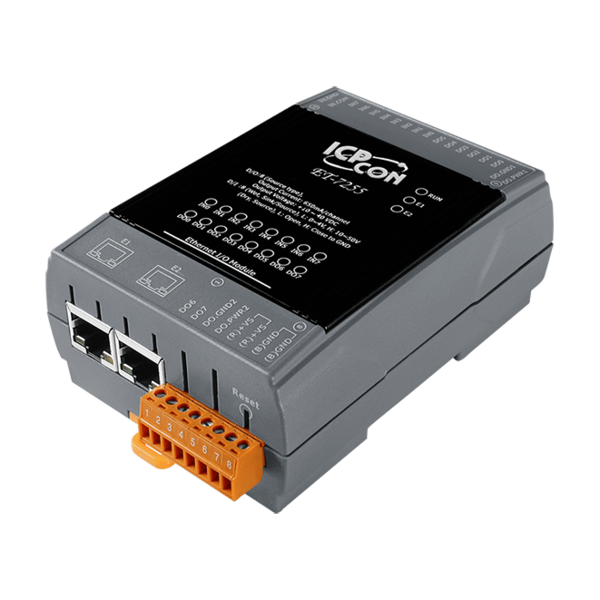

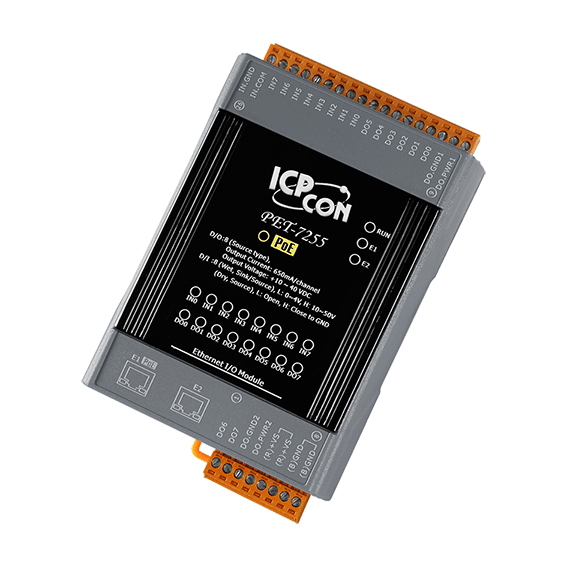

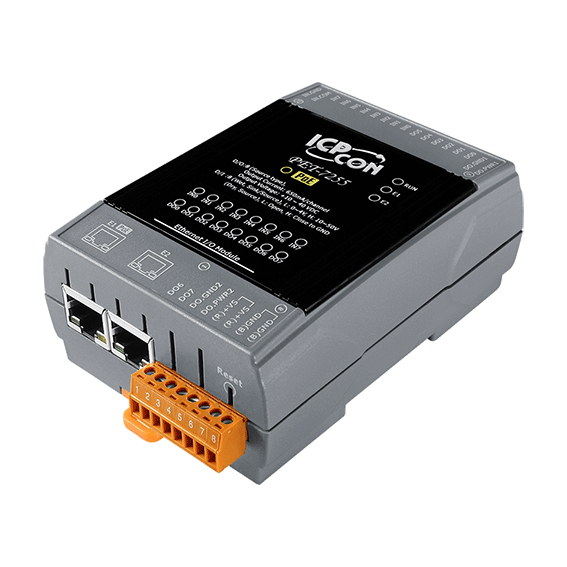

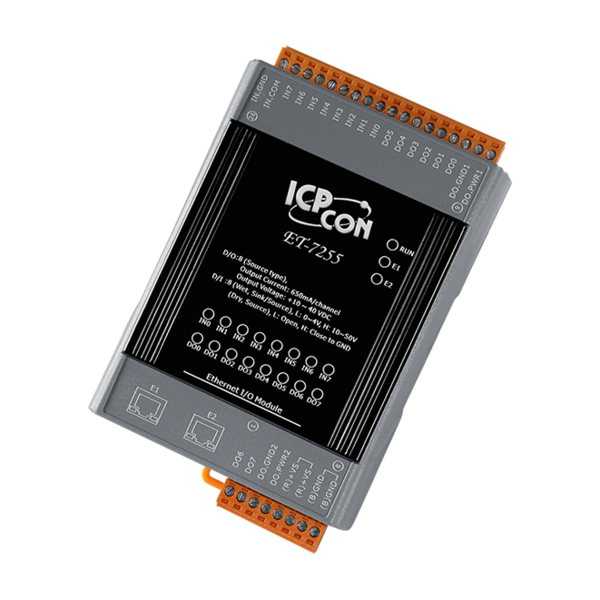

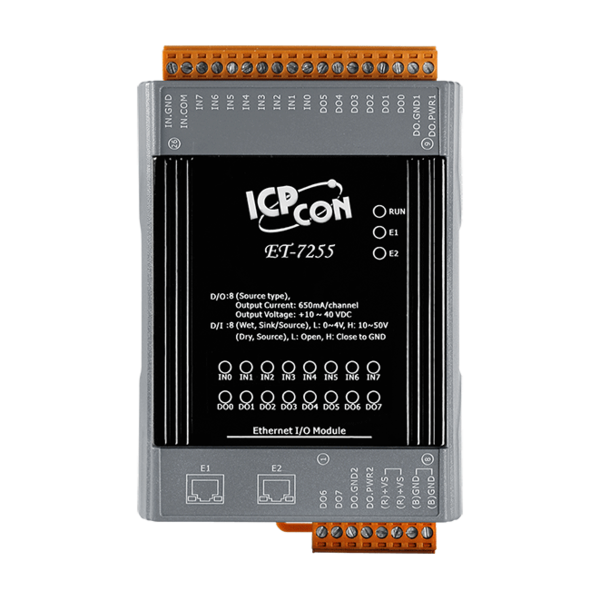

ET-7255 / PET-7255

제품명
ET-7255 / PET-7255
용도
Ethernet I/O 모듈
특성
8-채널 디지털 입력, 8-채널 디지털 출력
제조사
ICPDAS(대만)

ET-7255/ PET-7255
8-채널 디지털 입력, 8-채널 디지털 출력 Ethernet I/O 모듈












  웹 서버 내장 (Built-in Web Server)
  Web HMI
▪  Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪  통신 보안

▪  2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C
▪  I/O Pair Connection
  입출력 내장 (Built-in I/O)

=> 디지털 입력/카운터 : 8-채널

=> 디지털 출력 : 8-채널





ET-7255/PET-7255 8개의 Dry/Wet contact 디지털 입력 채널과 8개의 Source type 디지털 출력 채널을 제공합니다.
2500VDC의 과도 과전압 보호를위한 광학 절연 기능이 있지만 채널 간 절연 기능은 제공하지 않습니다.
각 입력 채널은 32-bit 카운터로 사용될 수 있으며 각 출력 채널은 650mA 부하를 구동 할 수 있습니다.
디지털 출력 채널의 파워 온 값과 안전 값을 프로그래밍 할 수 있습니다.
위험한 전압이 존재하는 응용 분야에서 안전하게 사용할 수 있습니다.





  빌딩 자동화
  공장 자동화
  기계 자동화
  원격 유지 보수
  원격 진단
  테스트 장비





모델명 ET-7255 PET-7055
디지털 입력 / 카운터
채널 8
접첨 Dry + Wet
Sink/Source (NPN/PNP) Dry : Source
Wet : Sink/Source
Wet Contact On 전압 레벨 +10 VDC~ +50 VDC
Off 전압 레벨 +4 VDC Max.
Dry contact On 전압 레벨 Close to GND
Off 전압 레벨 Open
입력 임피던스 10 kΩ
카운터 최대 카운트 4,294,967,295 (32-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
과전압 보호 +70 VDC
Dry Contact 유효 거리 최대 500 M
디지털 출력
채널 8
유형 절연 오픈 컬렉터
Sink/source (NPN/PNP) Source
최대 부하 전류 25 °C에서 650 mA/채널
부하 전압 +10 VDC ~ +40 VDC
과전압 보호 47 VDC
과부하 보호 -
단락 회로 보호
파워-온 값 (Power-on Vaoue) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능




모델명 ET-7255 PET-7255
소프트웨어
Web Server (웹 서버) 내장
Web HMI
I/O Pair 연결
통신
이더넷 포트 2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE -
프로토콜 Modbus/TCP, Modbus/UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행
이더넷 Link/ACt
DI/DO 상태
PoE 전원 -
2-Way 절연
이더넷 1500 VDC -
I/O 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 2kV
서지 (IEC 61000-4-5) 전력선 용 ± 2kV
전원 요구 사항
역 극성 보호
터미널 블록에서 전원 공급 12 ~ 48 VDC 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1
소비 전력 3.9W (최대) 4.0 W (최대)
기계
치수 (W x L x H) 76mm x 120mm x 38mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90 % RH, 비 응축





ET-7255 CR Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 8-채널 DI, 8-채널 DO (RoHS)
PET-7255 CR PoE Ethernet I/O 모듈  with 2-포트 이더넷 스위치, 8-채널 DI, 8-채널 DO (RoHS)
