제품 상세보기

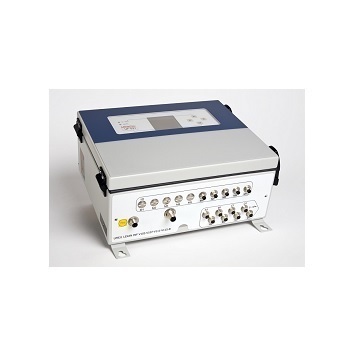

UF831

제품명
UF831
용도
다채널 초음파 유량 측정
특성
최대 8개소 유량 측정
제조사
UltraFlux (프랑스)

경쟁력

단일장치로 최대 8개 측정개소

신속 설치

유동부 및 마모 없음.  정비 불필요



적응성

모든 Ultraflux 프로브 또는 장착 프로브에 연결*



적용분야

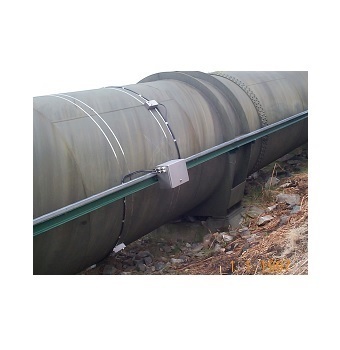

폐수 및 음용수 : 유량측정 및 계량, 프로세스제어, 시스템 감시

폐수 :  처리과정 유량 및 유입구/배출구, 유량의 측정

기후 엔지니어링 : 공조 기용(냉온수) 계량

화학제품(반응성 액체 포함) : 프로세스제어, 시스템관리

식품/농사용 제품 또는 원유 : 견본 관리

정유제품 또는 액화가스(LPG) : 운송 시스템 규제 및 제어

에너지 : 수력발전 생산량 계산



사양

종류



단일 배관형

멀티 배관형

장치 유형



설치형

측정 내경



(두께에 따라) 약 8 ~ 9,900 mm

측정 외경



10 ~ 10,000 mm

입/출력



필드버스 선택형: 최대 5개의 프로그램 입/출력 모듈

필드버스 비선택형: 최대 10개의 프로그램 입/출력 모듈

2개의 필수모듈



절연형 능동 아날로그 출력: 전류 4-20 mA, 0-20 mA, 0-24 mA

주파수 출력으로 사용 가능한 정적 릴레이 디지털 출력(50 V – 10 mA) 2개

기타 사용 가능한
모듈(선택형)



절연형 능동 아날로그 출력 1개: 전류 4-20 mA, 0-20 mA, 0-24 mA • 모듈 1

주파수 출력으로 사용 가능한 정적 릴레이 출력 2개(최대 1 kHz) • 모듈 2

절연형 전류 입력 2개: 4-20 mA, 0-20 mA, 0-24 mA • 모듈 3

0 ~ 15 V 전압 입력 2개 • 모듈 4

온도 입력 PT100/PT1000 2개 • 모듈 5

5 V 접촉 입력 2개(펄스 또는 상태) • 모듈 6

열량계 기능(선택형)



온도 입력 PT100/PT1000 2개 • 모듈 5

+ PT100 프로브 2개

+ 2.5m 케이블 2개

용도



최대 8개의 속도 코드 통합 기능으로 한 배관내 유량측정(어려운 수력조건에 대한 정밀도 최적화)

최대 8개의 속도 코드 통합 기능으로 1 ~ 8개 배관 유량측정(선택한 구성에 따라)

통신 프로토콜

-필드버스-

(선택형)



2가지 버스 선택

Modbus TCP

Modbus RTU

주의: 5개의 입/출력 모듈 공간 차지

표시장치



숫자 및 그래픽(14줄 X 20자)

시간지연 기능 백라이트 LCD 화면

문제해결 도움



오실로스코프 기능(에코 표시) • 이득, 품질지수

설치



신속하고 간단 - 7 키 터치 패드(동적 할당용 2개) 또는 전용 소프트웨어(제공)

액세스 코드 구축 가능

정보 저장



8 MB 유량값 저장: 최대 536, 886라인 타임 스탬프 – 1~30 변수 –

3-변수 타임 스탬프: 268,443 라인 • 14 변수: 71,584 라인 • 30 변수: 34,637 라인

로깅 주파수: 1초 ~ 24시간

운영체제



일반 소프트웨어(엑셀 등)을 사용한 내용 전송 및 로거 작동 윈도우

7개국 언어



프랑스, 영어, 독일어, 포르투갈어, 스페인어, 이탈리아어, 러시아어

시리얼 링크



RS232 또는 RS485 to JBUS/MODBUS 프로토콜 • 전송속도 115,200

전원공급장치 선택



저압: 9-36 V dc. 주전원공급: 110~240 V ac

외함



스테인레스 304 및 에폭시 도장/플러그 인 커넥터. 8 kg • 300 x 346.5 x 148 mm

보호기능



IP67(단, 필드버스 선택형은: IP20)

사용온도



-10 ℃ ~ 50 ℃



기술

성능

초음파 시간차 방식

양방향 연속측정



신호분석

디지털 신호 프로세스(실시간 에코형상제어, 디지털 필터링 및 이득조정)

정밀도

최대 0.5%



재현성

  최대 0.1%



선형성

최대 0.1%



분해능

0.1 ns 이상

유량계산시간

100 ms



측정단위

ℓ/s~㎥/일

체적 계량

1 ㎖~1000 ㎥



메모리 용량

최대 11 구성

기타 주요정보

층류, 난류 전환 고려
(레이놀드 수 계산) - 병렬코드 제외

프로브 탑재 가능:
/, V, N, W 모드
