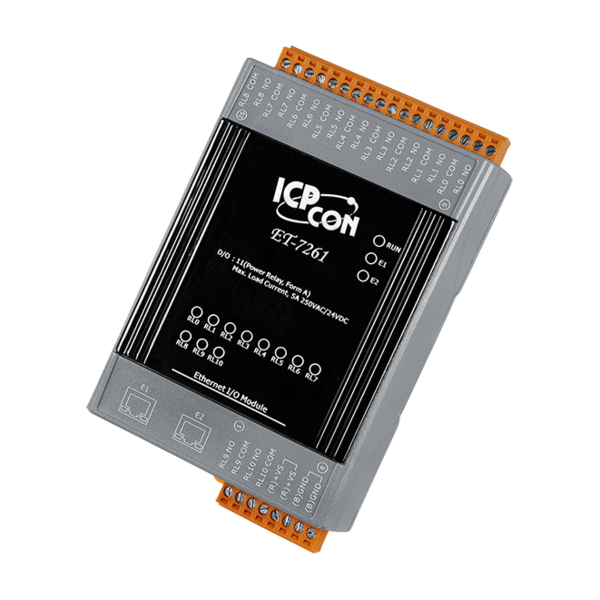

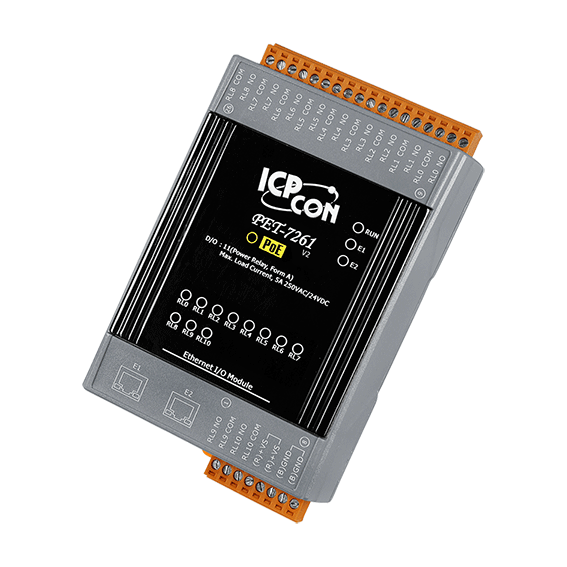

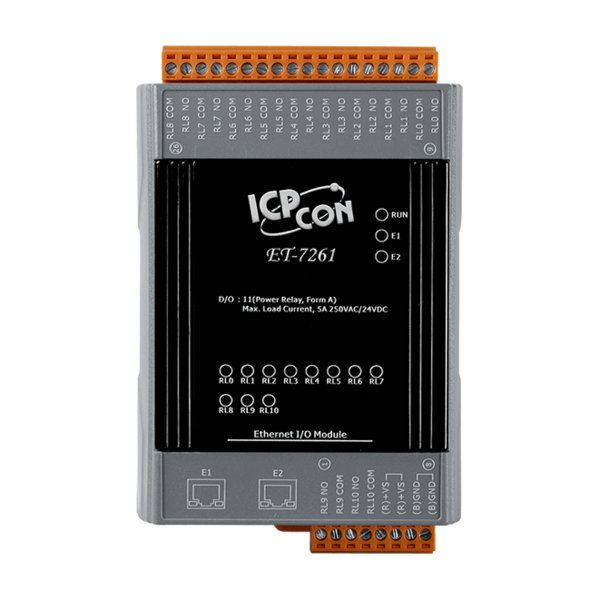

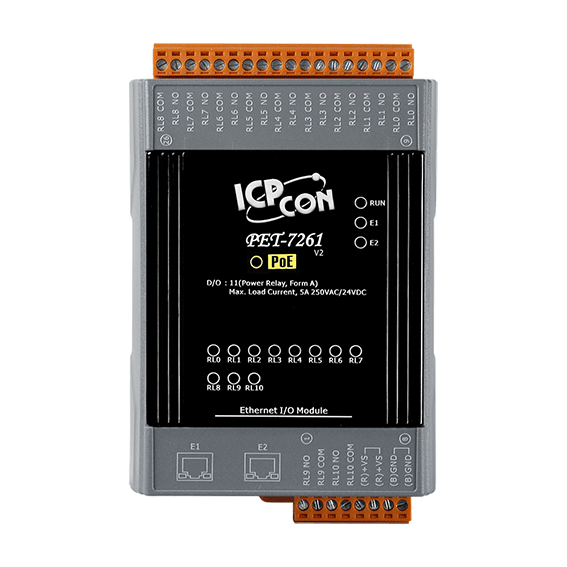

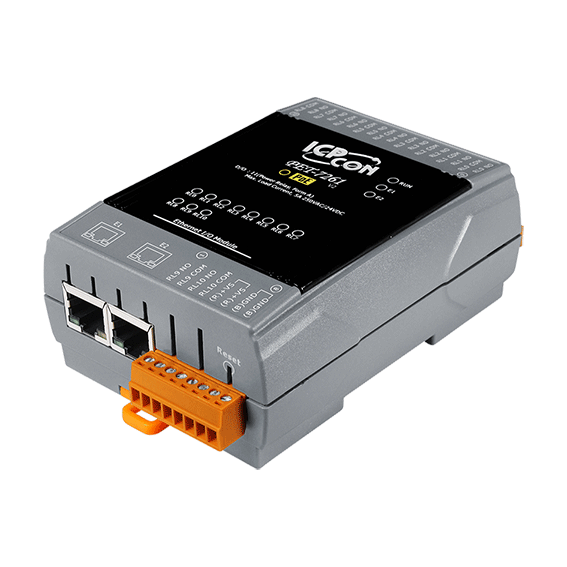

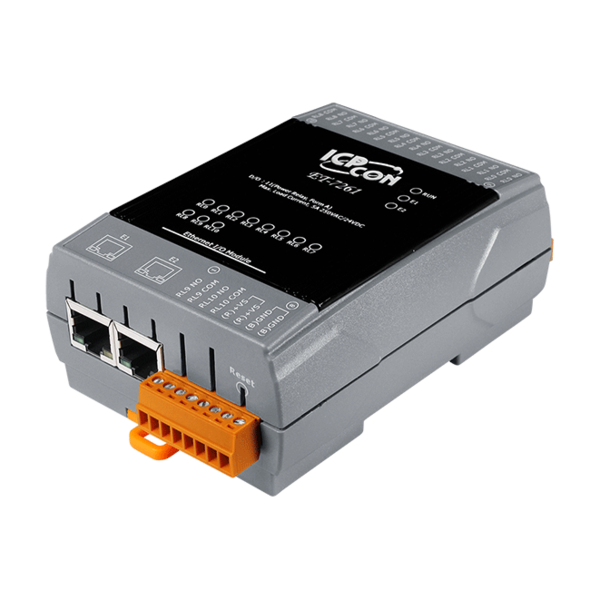

ET-7261 / PET-7261
11-채널 Power Relay 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> Power Relay 출력 : 11-채널
ET-7261/PET-7261은 11개의 Form A 전자 기계식 릴레이 채널을 제공합니다.
3000VDC의 과도 과전압 보호를위한 광학 절연 기능이 있지만 채널 간 절연 기능은 제공하지 않습니다. 릴레이의 파워 온 값과 안전 값을 프로그래밍 할 수 있습니다. 위험한 전압이 존재하는 응용 분야에서 안전하게 사용할 수 있습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
Power Relay | |
채널 | 11 |
유형 | Power Relay, Form A (SPST NO) |
접점 정격(Contact Rating) | 5 A @ 250 VAC/24 VDC |
최소 접점 부하 | 10mA @ 5V |
작동 시간 | 10 ms (최대) |
릴리스 시간 | 5 ms (최대) |
기계적 지구력 | 2 × 107ops. |
전기 내구성 | 105ops. |
파워 온 값 (Power-on value) | 예, 프로그래밍 가능 |
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7261 | PET-7261 |
소프트웨어 | ||
Web Server (웹 서버) 내장 | 예 | |
Web HMI | 예 | |
I/O Pair 연결 | 예 | |
통신 | ||
이더넷 포트 | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | |
PoE | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |
보안 | ID, 비밀번호 및 IP 필터 | |
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
시스템 실행 | 예 | |
이더넷 Link/Act | 예 | |
DI/DO 상태 | 예 | |
PoE 전원 | - | 예 |
2-Way 절연 | ||
이더넷 | 1500 VDC | - |
I/O | 3000 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |
서지 (IEC 61000-4-5) | 전력선 용 ± 2kV | |
전원 요구 사항 | ||
역 극성 보호 | 예 | |
터미널 블록에서 전원 공급 | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 4.4 W (최대) | 4.6 W (최대) |
기계 | ||
치수 (W x L x H) | 76mm x 120mm x 38mm | |
설치 | DIN 레일 또는 벽 장착 | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7261 CR | Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 11-채널 릴레이 출력 (RoHS) |
PET-7261 CR | PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 11-채널 릴레이 출력 (RoHS) |
