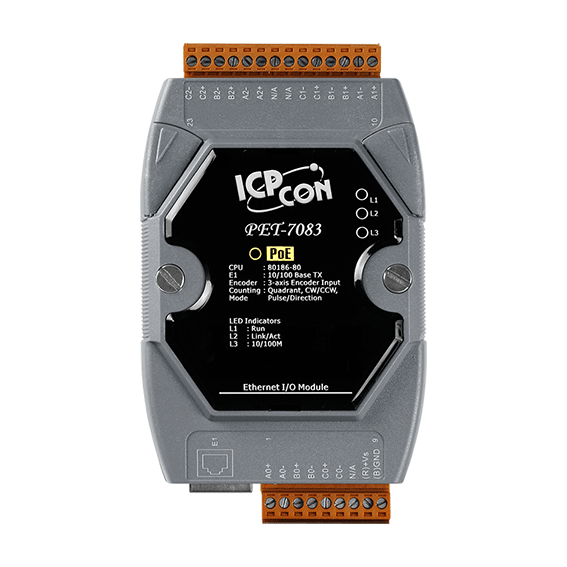

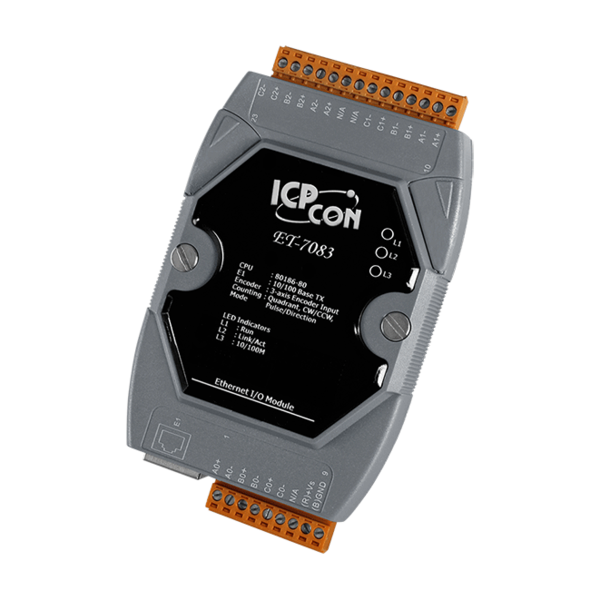

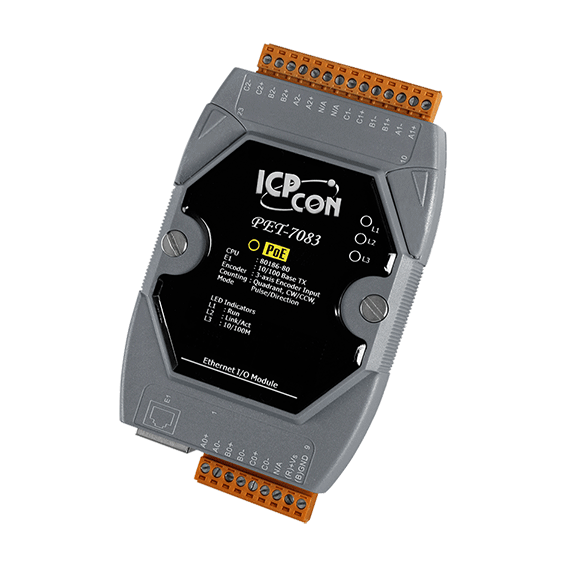

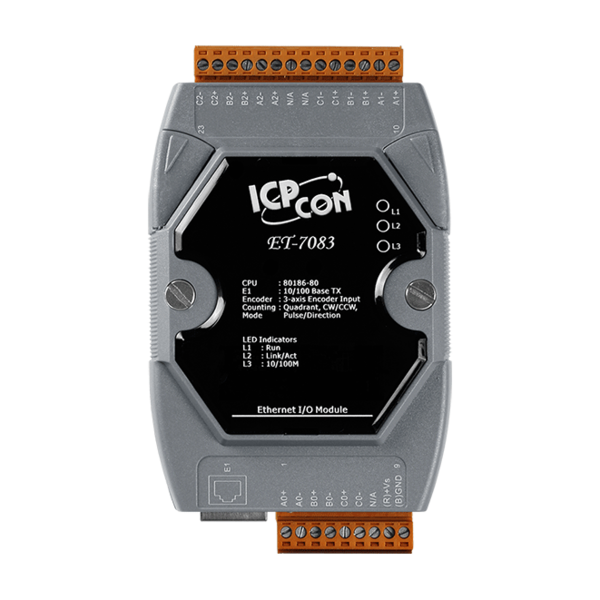

ET-7083 / PET-7083
3-채널 Encoder/Counter 입력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 3-Axis 32-bit encoder/counter 입력
=> 최대 1 MHz for Quadrant 모드
=> 최대 4 MHz for CW/CCW, Pulse/Direction 모드
=> 10년간 카운트 값 유지
ET-7083/PET-7083은 3-축 고속 인코더/카운터 모듈입니다.
각 축은 Quadrant, Pulse/Direction 또는 CW/CCW 카운팅 모드에 대해 개별적으로 구성 할 수 있습니다.
Quadrant 카운팅 모드의 최대 입력 속도는 1MHz이고, Pulse/Direction, CW/CCW 카운팅 모드는 4MHz입니다.
인코더/카운터 모듈에는 전원을 끈 후에 카운터 값을 유지하기 위한 FRAM이 장착되어 있습니다. FRAM은 전원이 꺼진 후에도 기록 된 데이터를 보유 할 수 있는 비 휘발성 메모리입니다.
데이터 보존 기간은 10년입니다. 이 기능은 활성화 또는 비활성화로 구성 할 수 있습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
인코더 / 카운터 | |
축 (Axis) | 3 |
Counting 모드 | Quadrant |
CW/CCW | |
Puse/Direction | |
최대 카운트 | 32-bit |
최대 카운트 속도 | Quadrant 모드 : 1 MHz |
CW/CCW 모드 : 4 MHz | |
Puls/Direction 모드 : 4 MHz | |
카운트 값 보유 | 네, 10 년 동안 |
카운터 사전 설정 값 | 프로그래밍 가능 |

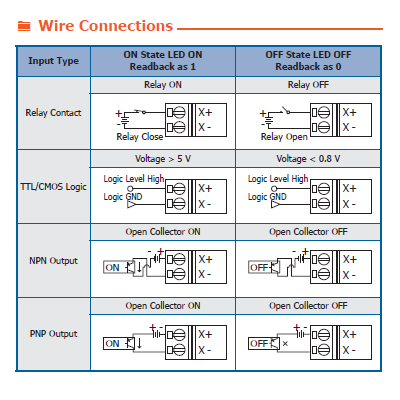

입력 신호 레벨 | 5 VDC |
12 VDC with 1k 옴 외부 저항 (1/2 W) | |
24 VDC with 2k 옴 외부 저항 (1/2 W) | |
모듈 내 절연, Field to Logic | 2500 Vrms |
모델명 | ET-7083 | PET-7083 |
소프트웨어 | ||
Web Server(웹 서버) 내장 | 예 | |
Web HMI | 예 | |
I/O Pair 연결 | 예 | |
통신 | ||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | |
PoE | - | 예 |
프로토콜 | Modbus/TCP, Modbus/UDP | |
보안 | ID, 비밀번호 및 IP 필터 | |
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
시스템 실행 | 예 | |
이더넷 Link/Act | 예 | |
DI/DO 상태 | - | |
PoE 전원 | - | 예 |
2-Way 절연 | ||
이더넷 | 1500 VDC | - |
I/O | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 및 무작위 포인트에 대해 8 kV 공기 | |
EFT (IEC 61000-4-4) | 전원용 +/- 4 kV | |
전원 요구 사항 | ||
역 극성 보호 | 예 | |

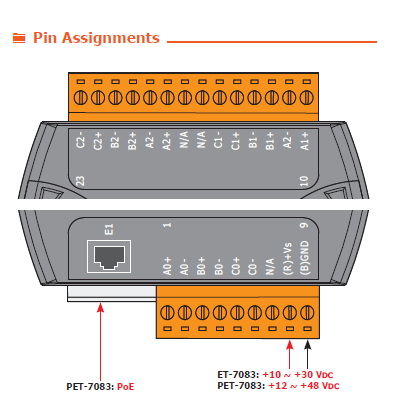

터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 2.7 W | 2.7 W |
기계 | ||
치수 (W x L x H) | 72mm x 123mm x 35mm | |
설치 | DIN 레일 또는 벽 장착 | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7083 CR | Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) |
PET-7083 CR | PoE Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) |
