제품 상세보기

ET-7584 / PET-7284

제품명
ET-7584 / PET-7284
용도
Ethernet I/O 모듈
특성
Counter/Frequency/Encoder 입력 & 4-채널 DO
제조사
ICPDAS(대만)

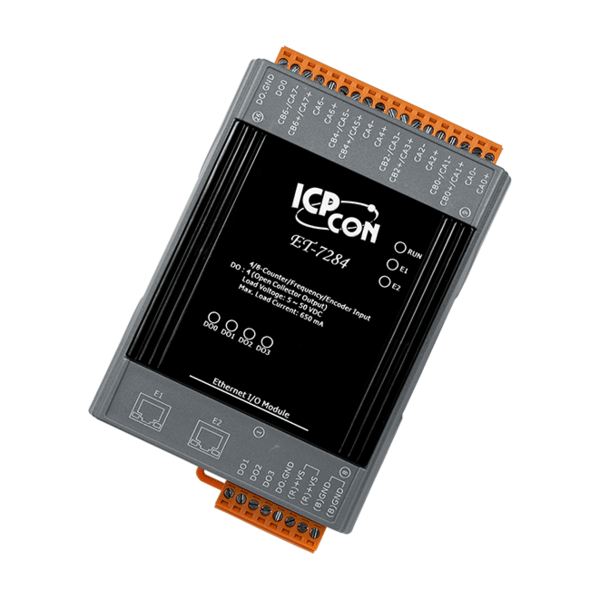

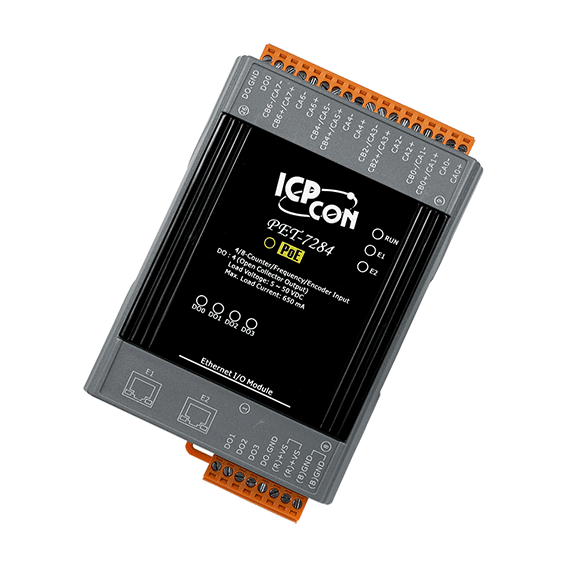

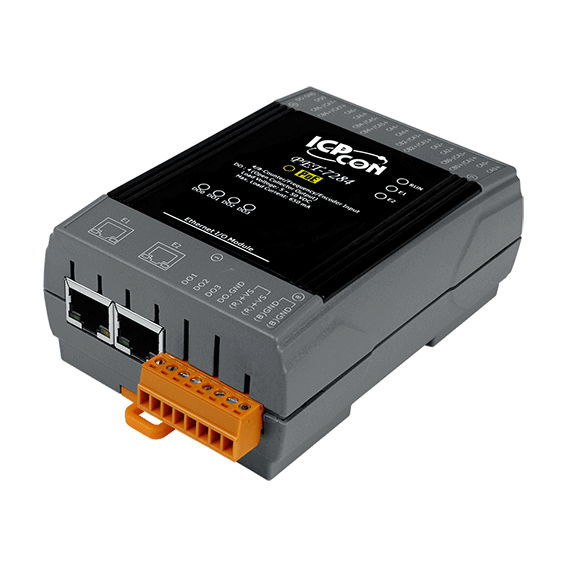

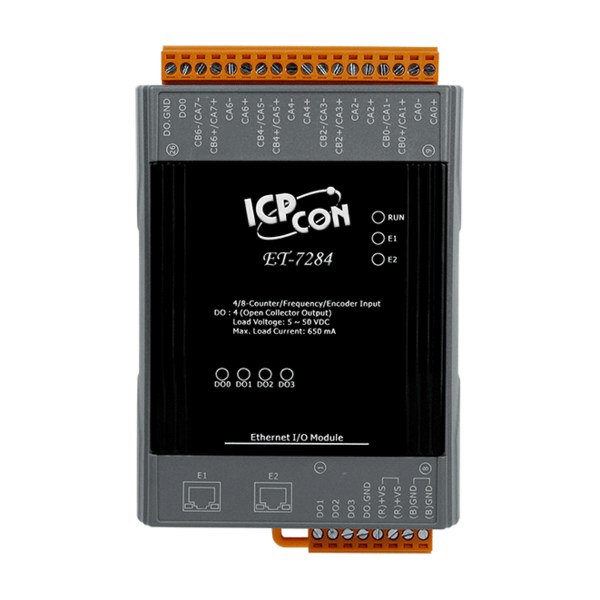

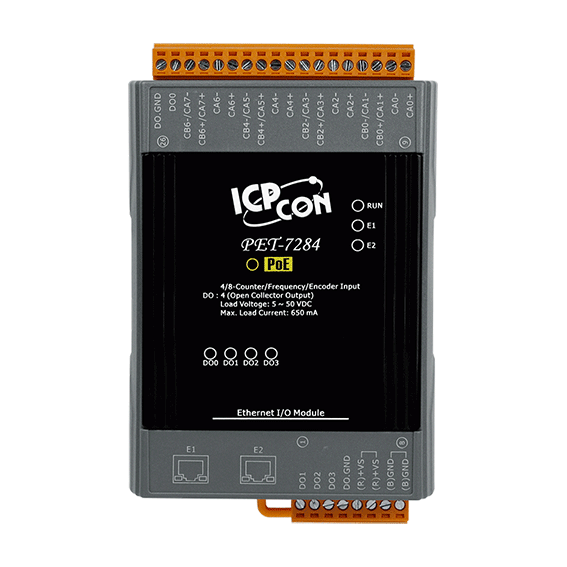

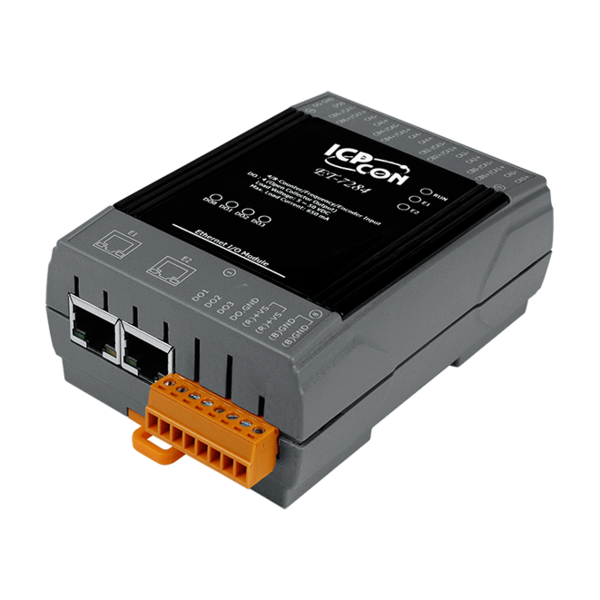

ET-7284 / PET-7284
Counter/Frquency/Encoder 입력 & 6-채널 디지털 출력 Ethernet I/O 모듈












  웹 서버 내장 (Built-in Web Server)
  Web HMI
▪  Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪  통신 보안

▪  2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪  듀얼 워치 독
▪  넓은 작동 온도 범위 : -25 ~ +75 °C
▪  I/O Pair Connection
  입출력 내장 (Built-in I/O)

=> Counter/Frequency/Encoder: 4/8 채널
=> 디지털 출력 : 4-채널





ET-7284/PET-7284 32-bit 고속 Counter/Frequency/Encoder 입력4 채널 디지털 출력 모듈입니다.
"Up Counter", "Frequency 입력", "Direct/Pulse Counter" and "A/B Phase Counter"를 포함한 다양한 입력 모드 옵션을 제공합니다.
예를 들어, 일부 채널은 "Up Counter"모드로 설정하고 다른 채널은 "Frequency", "Up/ Down Counter"또는 "Encoder input”으로 개별 설정할 수 있습니다.
저역 필터(low pass filter)의 최소 고/저 폭이 고/저 펄스의 폭 보다 좁은 경우 프로그램이 가능한 내장형 저역 필터(low pass filter)를 사용하여 노이즈를 제거 할 수 있습니다.

ET-7284/PET-7284 모듈에는 카운터 값을 유지하기 위해 FRAM 메모리가 장착되어 있습니다. FRAM은 모듈의 전원을 끈 후에도 기록 된 데이터를 저장하는 데 사용할 수있는 비 휘발성 메모리 유형입니다. 이 스토리지 기능은 활성화 또는 비활성화 될 수 있으며 데이터는 최대 10 년 동안 보존 될 수 있습니다.





  빌딩 자동화
  공장 자동화
  기계 자동화
  원격 유지 보수
  원격 진단
  테스트 장비





Counter /Frequency / Encoder 입력
카운터 / 주파수 / 인코더 입력 4-채널 Up/Down 카운터 (CW/CCW)
4-채널 Dir/Pulse 카운터 (양방향)
4-채널 A/B 위상 (Quadrant Counting)
8-채널 상향 카운터
8-채널 주파수
접점 Wet
Sink/Source (NPN/PNP) Sink
유형 카운터, 주파수 또는 인코더
카운터/인코더 bit 32-bit (4,294,967,295)
On 전압 레벨 + 3.5 VDC ~ + 30 VDC
Off 전압 레벨 최대 +1 VDC
프로그래밍 가능한 Low Pass Filter 1 ~ 32767 μs
개별 채널 구성
최대 속도 3.5 VDC ~ 10 VDC : 200 kHz
10 VDC ~ 30 VDC : 150 kHz
주파수 정확도 1 Hz ~ 200 kHz : 입력 주파수의 ± 0.025 % (Note 1)
200 kHz ~ 1 MHz : 입력 주파수의 ± 0.1 %
카운트 값 유지
디지털 출력
채널 4
유형 절연 오픈 컬렉터
Sink/Source (NPN/PNP) Sink
최대 부하 전류 650 mA/채널
부하 전압 +5 VDC ~ +50 VDC
과전압 보호 60 VDC
과부하 보호 1.4 A
단락 회로 보호
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능


Note 1 :

주파수 범위 주파수 오류 (일반)
1 Hz ~ 10 Hz 0.01 Hz
10 Hz ~ 10 KHz 0.5 Hz
10 KHz ~ 100 KHz 15 Hz
100 KHz ~ 200 KHz 30 Hz





모델명 ET-7284 PET-7284
소프트웨어
Web Server(웹 서버) 내장
Web HMI
I/O Pair 연결
통신
이더넷 포트 2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE -
프로토콜 Modbus TCP, Modbus UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행
이더넷 Link/ACt
DI/DO 상태
PoE 전원 -
2-Way 절연
이더넷 1500 VDC -
I/O 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4kV
서지 (IEC 61000-4-5) 전력선 용 ± 2kV
전원
역 극성 보호
터미널 블록에서 전원 공급 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1
소비 4.2 W 4.4 W
기계
치수 (L x W x H) 120mm x 76mm x 38mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90 % RH, 비 응축





ET-7284 CR Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4/8-채널 Counter/Frequency/Encoder 입력, 4-채널 디지털 출력 (RoHS)
PET-7284 CR PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4/8-채널 Couner/Frequency/Encoder 입력, 64채널 디지털 입출 (RoHS)
