제품 상세보기

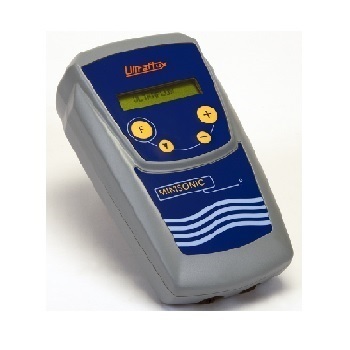

Minisonic P

제품명
Minisonic P
용도
액체유량 측정
특성
10mm~10,000mm 파이프 유량측정
제조사
UltraFlux (프랑스)

고성능

정밀도 최대 0.5%

재현성 최대 0.1%

초당 최대 2개의 유량계산



다용도

비전도성 유체 포함- 동종의 모든 유체 측정

비이상적 유량 조건 고려



적용분야

(음용수, 폐수 및 비처리수): 펌프 유량 제어

기후 엔지니어링: 균형 시스템

제약분야: 초순수 물 유량

방화용 설치(스프링클러): 유량 제어



사양서

종류



표준형

듀얼 배관형(동일 프로브)

듀얼 코드형

장치 유형



휴대형

측정위치



배관 외부

개수로

유량측정



불가능

측정 내경



(두께에 따라) 약 8 ~ 3,200 mm

측정 외경



10 ~ 3,300 mm

입/출력



전류 출력 2개, 4-20 mA(임피던스 150 Ω)

정적 릴레이 출력 2개(100 V – 100 mA - 최대 10 VA)

용도



유량 측정

두 배관 내 유량 측정

두 속도 코드로 유량 측정

단일/듀얼 배관



단일 배관

듀얼 배관: 듀얼 재료로 제작되고 직경 및 두께가 다른 두 개의 배관이며, 반드시 동일한 프로브를 사용해야 함.

단일 배관

단일/듀얼 코드



단일 코드

단일 코드

듀얼 코드

표시장치



영문, 숫자 및 그래픽(2줄 X 16자)

시간지연 기능 백라이트 LCD 화면

설치



4 키 터치 패드 또는 전용 소프트웨어(제공)로 신속, 간편함.

액세스 코드 구축 가능

정보수집



외부 로거(USB 로거-선택사항)에 연결된 전류 출력에 의하거나

컴퓨터에 연결된 시리얼 링크에 의함(Ultraflux 소프트웨어에 엑셀 매크로 내장)

운영체제



설치 및 응용프로그램 데이터 저장용 윈도우

7개국 언어



프랑스, 영어, 독일어, 포르투갈어, 스페인어, 이탈리아어, 폴란드어

배터리 수명



최대 40시간(충전시간: 12 ~ 14시간)

시리얼 링크



RS232 to JBUS/MODBUS 프로토콜 • 전송속도 9600

부속품(선택형)



RS232 to USB 변환기 연결 케이블 1개

전기적 특성



12V NiMh 배터리

충전기 입력: 100-240 V ac / 400 mA / 47-63Hz 및 출력: 15 V / 1 A

보조 전원공급장치용 케이블 가능(선택용)

외함



ABS/보관용 케이스/백 포함 • 835g • 220 x 115 x 64 mm

보호기능



IP67

사용온도



0 ℃ ~ 50 ℃



기술

성능

초음파 시간차 방식

양방향 연속측정



신호분석

에코형상 제어
(음향신호 최적화)



정밀도

 최대 0.5%



재현성

최대 0.1%



선형성

최대 0.1%



분해능

0.1ns 이상

유량계산시간

최대 500 ms



측정단위

ℓ/s~㎥/일



체적 계량

1 cℓ~100



기타 주요정보

층류, 난류 전환 고려
(레이놀드 수 계산) - 병렬코드 제외

프로브 탑재 가능:
/, V, N, W 모드
