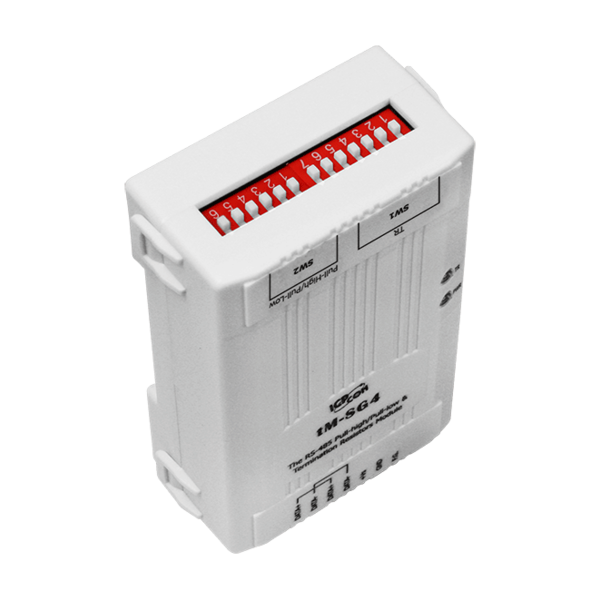

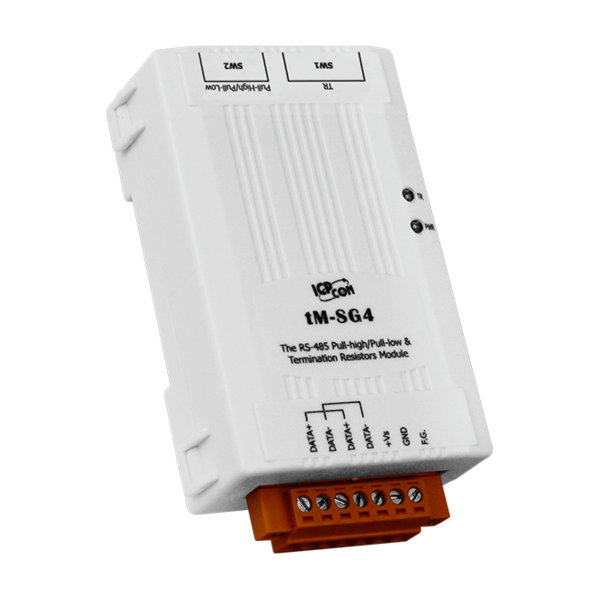

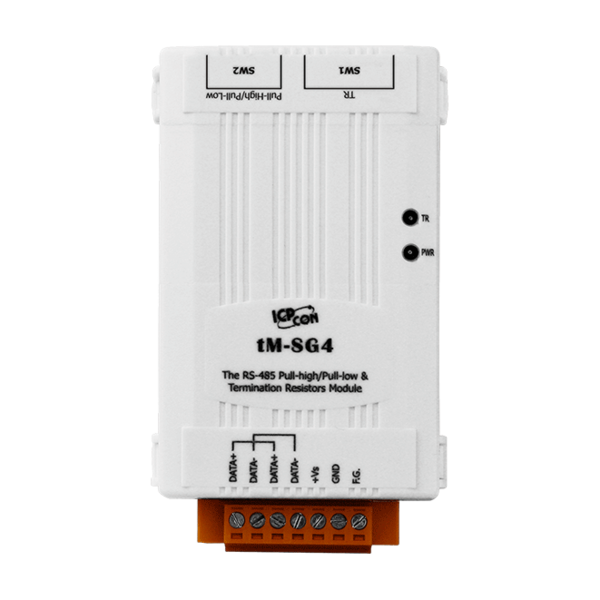

tM-SG4

제품명
tM-SG4
용도
신호 조절 모듈
특성
RS-485 Pull-high/Pull-low 및 종단 저항
제조사
ICPDAS(대만)

SG-770

RS-485 Pull-high/Pull-low 및 종단 저항 모듈












  Pull-high/Pull-low 저항을 스위치로 선택 가능
  15 단계 스위치로 선택 가능한 종단 저항
  전원/종단용 LED 표시기
  DIN 레일 장착 가능
  비용 효율적
  넓은 작동 온도 범위 : -25 °C ~ +75 °C





tM-SG4는 RS-485 네트워크의 통신을 향상시키는 데 사용되는 옵션 모듈입니다.
RS-485 네트워크에서 스위치로 선택 가능한
풀 하이 및 풀 로우 저항(pull-high and pull-low resistors)을 제공합니다.
또한 사용자가 RS-485 네트워크에
적절한 종단 저항을 선택하여 쉽게 연결할 수 있도록 15단계 스위치로 선택 가능한 종단 저항이 있습니다.
RS-485 네트워크가 100 미터를 넘지 않으면 종단 저항이 필요하지 않습니다. 그 이외에 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야 할 수도 있습니다.
RS-485 네트워크에서 종단 저항 값을 계산하는 것은 쉽지 않습니다.
이를 수행하는 가장 좋은 방법은 오실로스코프(oscilloscope)를 사용하여 RS-485 신호를 직접 확인하는 것입니다.
RS-485 네트워크의 임피던스 정합이 정상이면 오실로스코프는 아주 좋은 구형파를 보여줍니다.
이 구형파 신호가 왜곡되면 사용자는 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야합니다.











RS-485 인터페이스
 Pull-high/Pull-low 저항 1 kΩ, 10 kΩ, 100 kΩ, 스위치 선택 가능
종단 저항 15 단계, 65 ~ 560 Ω
LED 표시기
전원 1 개의 빨간색 LED로 전원 표시
종단 저항 1 개의 녹색 LED로 종단 표시
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
전원 요구 사항
역 극성 보호  YES
터미널 블록에서 전원 공급 YES, 10 ~ 30 VDC
소비 전력 최대 0.5 W
기계
치수 (W x L x H) 52 mm x 87 mm x 27 mm
설치 DIN 레일 설치
환경
작동 온도 -25 ~ +75 °C
보관 온도 -40 ~ +85 °C
습도 10 ~ 90 % RH, 비 응축

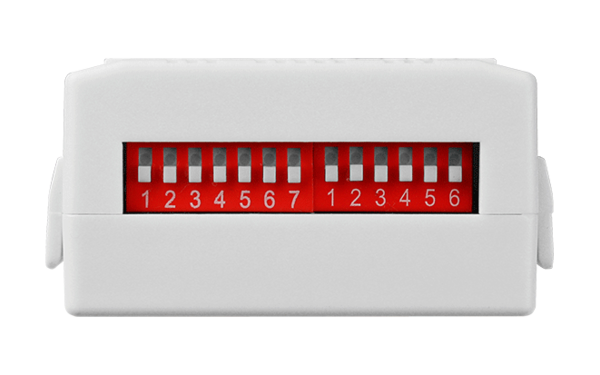

 종단 저항 설정
120R 330R 470R 560R Termination 저항 (Ω)
ON ON ON ON 65
ON ON ON OFF 74
ON ON OFF ON 76
ON OFF ON ON 81
ON OFF OFF ON 99
ON OFF ON OFF 96
ON ON OFF OFF 88
ON OFF OFF OFF 120
OFF OFF ON ON 144
OFF ON ON OFF 193
OFF ON OFF ON 207
OFF ON OFF OFF 330
OFF OFF ON ON 256
OFF OFF ON OFF 470
OFF OFF OFF ON 560



 Pull-high 및 Pull-Low 설정
1k 10k 100k  RS-485 Data Line Status
OFF OFF OFF  No pull-high/pull-low on RS-485 data line
ON OFF OFF  1k [ pull-high and pull-low
OFF ON OFF  10k [ pull-high and pull-low
OFF OFF ON  100k [ pull-high and pull-low



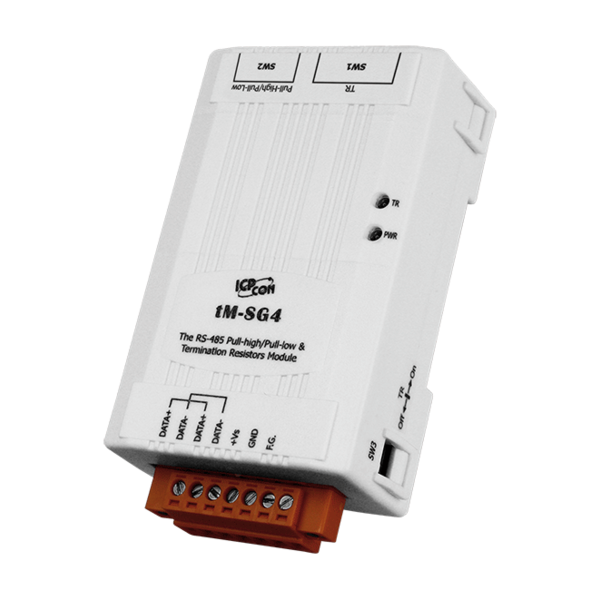

 종단 저항 ON/OFF 스위치
OFF  Termination Resistor가 작동하지 않습니다.
ON  Termination Resistor가 작동하고 TR LED가 점등됩니다.
