PDS-700 시리즈

제품명
PDS-700 시리즈
용도
시리얼 to 이더넷 장치 서버
특성
Programmable
제조사
ICPDAS(대만)
카달로그 다운로드

■  Wath's the difference between I-7188EC & PDS-700

  I-7188EN PDS-700
OS MiniOS7 MiniOS7
CPU 80188-40 MHz 80186-80 MHz
SDRAM/Flash 384 KB/512 KB 512 KB/512 KB
Ethernet 10 M 10/100 M
EEPROM 2 KB 16 KB
Frame Ground – Yes
ESD Protection – +/-4 kV
Total Models 8 10+
Models with DI/DO 2 5
Virtual COM Yes Yes
Virtual I/O – Yes





  • ▪  이더넷 네트워크에 시리얼 장치 통합
    ▪  "가상 COM"로 COM 포트 확장
    ▪  32-bit 및 64-bit Windows XP/2003/Vista/7/8 용 VxComm 드라이버 지원
    ▪  강력한 프로그래밍 가능 장치 서버
    ▪      열악한 환경에서 사용하기에 적합한 워치 독 타이머
    ▪  역전 극성 보호
    ▪  직렬 포트 +/- 4kV ESD 보호 회로
    ▪  RS-485 포트에 Self-Tuner ASIC 컨트롤러
    ▪  5 자리 LED 디스플레이 (디스플레이 버전의 경우)
    ▪  RoHS 준수 및 무 할로겐
    ▪  ICP DAS의 내장 고성능 MiniOS7
    ▪  10/100 Base-TX 이더넷, RJ-45 포트 (자동 협상, 자동 MDI/MDI-X, LED 표시기)
    ▪  ODM 서비스 가능
    ▪  저전력 소비 전력
    ▪  손바닥 크기(Palm-Size)의 멀티 시리얼 포트
    ▪  Modbus TCP to RTU/ASCII 게이트웨이 지원
    ▪  PoE 지원 (IEEE 802.3af, 클래스 1) [PPDS-720(D)-MTCP 만 해당]





PDS-700 시리즈는 RS-232/422/485 장치를 이더넷 네트워크에 연결하도록 설계된 "Serial-to-Ethernet gateway"라고 하는 프로그래밍 가능한 장치 서버 제품군입니다.
사용자 친화적인 VxComm 드라이버/유틸리티를 통해 PDS-700 시리즈의 내장 COM 포트를 PC의 표준 COM 포트로 쉽게 전환 할 수 있습니다. 프로토콜 독립성, 작은 코어 OS 및 높은 유연성으로 인해 PDS-700 시리즈는 모든 네트워크 지원 응용 프로그램의 요구를 충족시킬 수 있습니다.

PDS-700 시리즈에는 강력하고 안정적인 Xserver 프로그래밍 구조가 포함되어 있어서 하루 안에 강력한 이더넷 응용 프로그램을 설계 할 수 있습니다. 내장 된 고성능 MiniOS7은 PDS-700을 단 1 초 만에 부팅하여 가장 빠른 응답을 제공합니다. 또한 Modbus/TCP 프로토콜을 기반으로하는 대부분의 SCADA/HMI 통신을 지원하는 Modbus TCP to RTU/ASCII 게이트웨이로 작동합니다.

PPDS-700-MTCP 시리즈는 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치에서 전력을 공급받는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet)를 제공합니다.

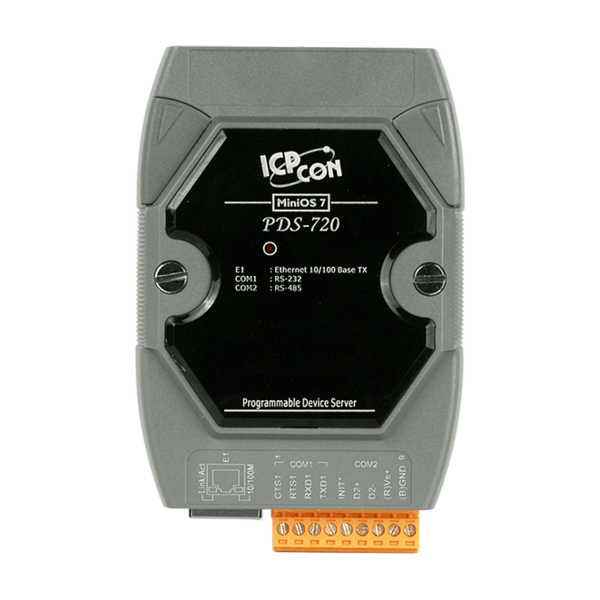

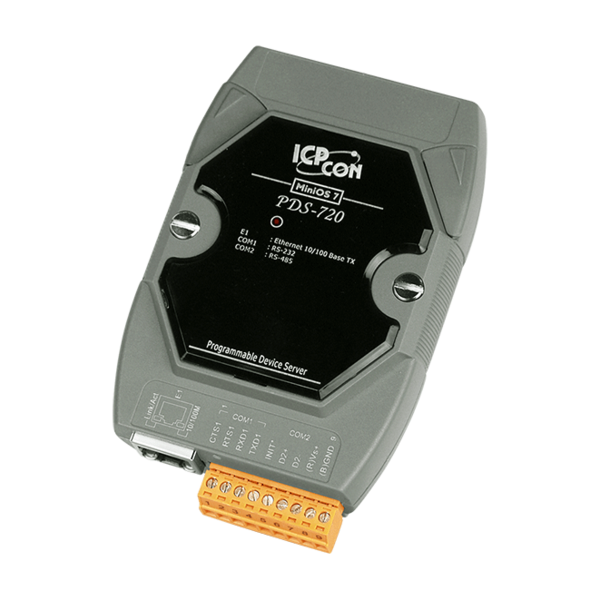

PDS-720 (D) 및 PPDS-720 (D) -MTCP에는 1개의 RS-232 포트와 1개의 RS-485 포트가 있습니다. 탈착식 온-보드 터미널 블록 커넥터는 산업 상황에서 쉽고 강력한 배선을 위해 설계되었습니다.

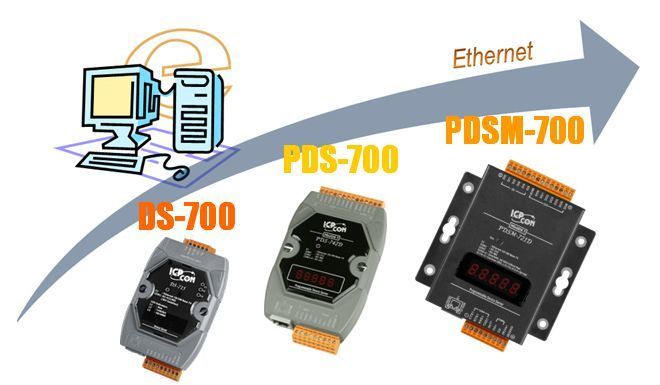

DS-700 Series Non-Programmable Device Servers
Model RS-232 RS-485 RS-422/485 DI/DO Ethernet COM1 COM2 COM3 COM4 COM5 COM6 COM7 COM8 Similar
Product
DS-712  1 – – – 10/100 M
5-wire
RS-232
 – – – – – – – I-7188E1(D)
DS-715  – – 1 – 10/100 M
RS-422/
RS-485
 – – – – – – – –





PDS-700 Series Programmable Device Servers
Model RS-232 RS-485 RS-422/
485		 DI/DO Ethernet COM1 COM2 COM3 COM4 COM5 COM6 COM7 COM8 Similar
Product
PDS-720(D)  1 1 – – 10/100 M
5-wire
RS-232
 2-wire
RS-485		 – – – – – – I-7188E2(D)
PDS-721(D)  1 1 – 6/7 10/100 M 5-wire
RS-232		 2-wire
RS-485		 – – – – – – I-7188EA(D)
PDSM-721(D)  –
PDS-732(D)  2 1 – 4/4 10/100 M 5-wire
RS-232		 2-wire
RS-485		 5-wire
RS-232		 – – – – – I-7188E3(D)-232
PDSM-732(D)  –
PDS-734(D)  1 1 1 4/4 10/100 M 5-wire
RS-232		 2-wire
RS-485		 RS-422/
485		 – – – – – I-7188E3(D)
PDSM-734(D)  –
PDS-742(D)  3 1 – – 10/100 M 5-wire
RS-232		 2-wire
RS-485		 5-wire
RS-232		 9-wire
RS-232		 – – – – I-7188E4(D)
PDSM-742(D)  –
PDS-743(D)  3 1 – 4/4 10/100 M 5-wire
RS-232		 2-wire
RS-485		 3-wire
RS-232		 3-wire
RS-232		 – – – – –
PDSM-743(D)
PDS-752(D)  4 1 – – 10/100 M 5-wire
RS-232		 2-wire
RS-485		 5-wire
RS-232		 5-wire
RS-232		 5-wire
RS-232		 – – – I-7188E5(D)
PDSM-752(D)  –
PDS-755(D)  1 4 – – 10/100 M 5-wire
RS-232		 2-wire
RS-485		 2-wire
RS-485		 2-wire
RS-485		 2-wire
RS-485		 – – – I-7188E5(D)-485
PDSM-755(D)  –
PDS-762(D)  5 1 – 1/2 10/100 M 5-wire
RS-232		 2-wire
RS-485		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 – – –
PDSM-762(D)
PDS-782(D)  7 1 – – 10/100 M 5-wire
RS-232		 2-wire
RS-485		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 I-7188E8(D)
PDSM-782(D)  –
PDS-782-25/D6  7 1 – – 10/100 M 5-wire
RS-232		 2-wire
RS-485		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 3-wire
RS-232		 –
PDS-782D-25/D6

Note :
1. D 버전 모듈에는 7-Seg가 내장되어 있습니다. (LED 디스플레이)
2. M 버전 모듈은 금속 케이스를 사용합니다.
3. DI/DO 열에는 각 장치의 채널 수가 있습니다.
4. 일부 PDS-700에는 DIO 기능이 없습니다.
