제품 상세보기

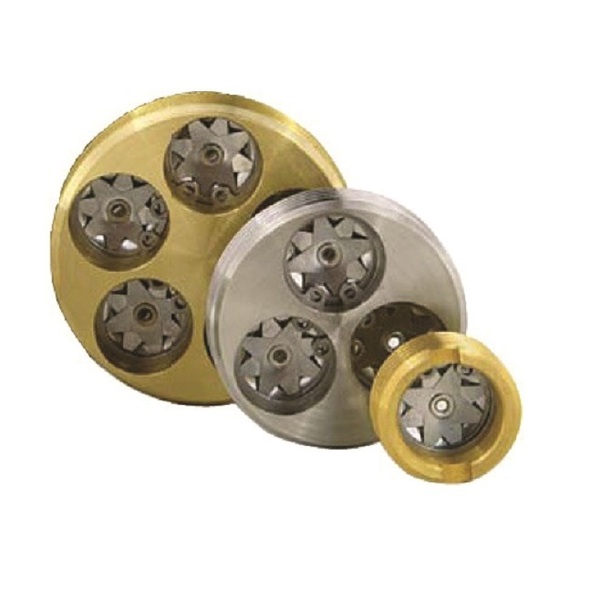

유량 조절기 KM-...A

제품명
유량 조절기 KM-...A
용도
유량 조절을 통해 안정된 측정값 도출
특성
2개의 교차된 스테인리스 스틸 스프링 플레이트가 유량 값을 조절해 일정한 흐름 유지
제조사
GHM(독일)

※사양 (자세한 내용은 카탈로그 참조)

 공칭 폭  DN 32 ... 80
 공정 연결  수나사 G ¾ ... G 3 A
 제어 값 연결 제어값 제어 입력

G ¾ A

G 1½ A

G 2 A

G 2½ A

G 3 A

1...30 l/min

2...90 l/min

3...120 l/min

5...150 l/min

6...210 l/min

1

2...3

3...4

5

6...7

 예: 제어된 값 55 l/min은 30 l/min + 25 l/min의 2개 제어입력이 있는 조절기를 사용하여 얻을 수 있다.
 제어 입력  제어 입력에 대한 개별 제어값

 1 l/min

 2 l/min

 3 l/min

 4 l/min

 6 l/min

 8 l/min

 10 l/min

 12 l/min

 16 l/min

 20 l/min

 25 l/min

 30 l/min

 차압  2 .... 10 bar
 공차

 2 l/min까지: 공칭값의 ± 15%

 3 l/min부터: 공칭값의 ± 10%

 유체 온도  0 ...+200 ℃
 주변 온도  0 ...+200 ℃
 유체 접촉부 재료  황동 구성: CW614N 니켈도금, 1.4310, 1.4301; 1.4121
 스테인리스 스틸 구성: 1.4305, 1.4310, 1.4301; 1.4121
 유체  물
 무게  치수와 무게는 표 참조
 설치 위치  원하는 위치
