※주요특징

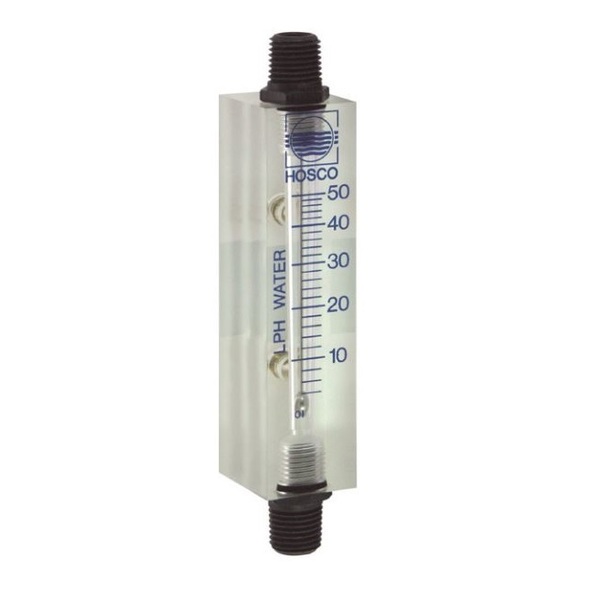

피스톤이 원뿔형 투명 측정 튜브에서 흐름에 따라 움직입니다. 피스톤의 위치는 부피 유량에 딸라 달라지며, 눈금이 있는 유리 튜브에서 유량을 표시합니다.
- 눈금 전면 표시
※사양 (자세한 내용은 카탈로그 참조)
스위치 | 없음 | ||
측정 관경 | DN 8 | ||
공정 연결 | 수나사 ¼ "NPT | ||
계측 범위 | 0.07...141 l/m | ||
Q최대 | ~ 170 l/m | ||
허용 오차 | 최고치의 ± 5% | ||
내압 | PN 6 bar | ||
유체 온도 |
-20....+65 °C |
||
대기 온도 | -20....+65 °C | ||
유체 | 물, 기체 | ||
전기 데이터 | 없음 | ||
재질 유체-접촉부 | 아크릴, 알루미늄, PVC, NBR | ||
재질 유체-비접촉부 |
아크릴, PVC, CW614N |
||
무게 | 0.1 kg | ||
설치 위치 | 아래로 부터 수직 인입유량 |
