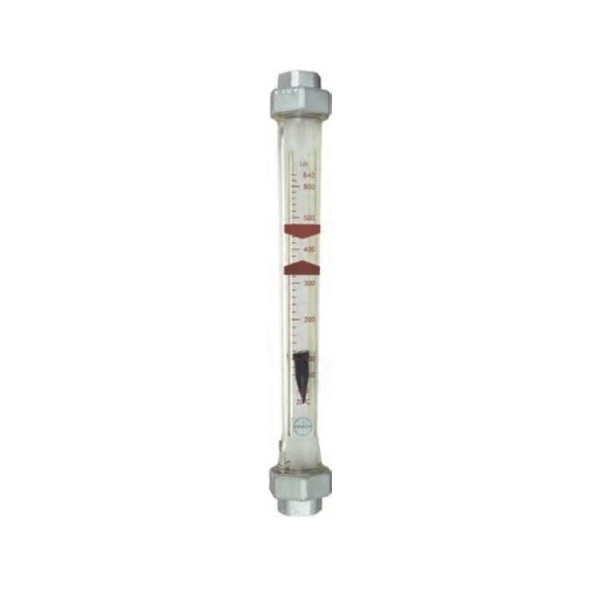

유량계 GKL

제품명
유량계 GKL
용도
눈금 전면 표시로 유량측정
특성
측정범위 1.3 ... 4150 l/m, 스위칭 출력
제조사
GHM(독일)
카달로그 다운로드

※주요 특징

부유체가 원뿔형 투명 측정 튜브에서 흐름에 따라 움직입니다. 부유체의 위치는 유량에 따라 달라지며 눈금이 있는 측정 튜브에서 유량을 표시합니다.

- 크고 잘 보이는 눈금
- 설정값 표시기
- 선택사양: 스위칭 출력



※사양 (자세한 내용은 카탈로그 참조)

 스위치  선택적 리드 스위치
 공칭 폭  DN 25....50
 공정 연결  가단 주철, 암나사 Rp 1" .... Rp 2", PVC 접착제 소켓 Ø 32 ..... 63
 계측 범위  1.3 ... 4150 l/m
 Q최대  ~ 4150 l/m
 허용 오차  최고치의 ± 3%
 내압

 가단 주철 PS 15 bar

 PVC        PS 10 bar
 유체온도  가단 주철 -20....+60 °C (선택사양: +5 .....+100 ℃ PSU로 만든 측정 튜브)

 PVC         5 ..... 60 ℃
 대기온도

 가단 주철 -20....+60 °C

 PVC          5 .... 60 ℃
 유체  물, 기체
 전기 데이터  "GK/GKL용 추가 장치" 참조
 재질 유체-접촉부  가단 주철 연결: PA 6-3-T, 가단주철, Viton

 PP로 만든 부유체

 선택사양: 1.4571

 선택사양: PSU로 만든 측정튜브

 PVC 연결: PA6-3-T, PVC, Viton

 PP로 만든 부유체

 선택사양: 1.4571

 선택사양: PSU로 만든 측정튜브
 재질 유체-접촉부

 PA
 무게  표 "치수 및 중량" 참조
 설치 위치  아래로부터 수직 인입유량
