제품 상세보기

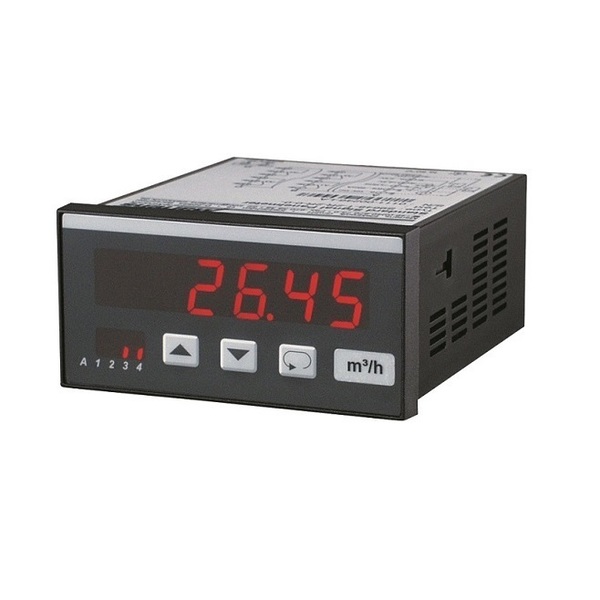

유량계 DF9648

제품명
유량계 DF9648
용도
펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적산 유량을 표시
특성
최대 4개의 알람 출력, 릴레이 또는 전자 출력
제조사
GHM(독일)

※주요 특징


모든 펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적산 유량을 표시하며, 비례하는 아날로그 신호를 출력
알람 설정 가능하고 , 주문형 펄스 출력으로 외부 기기에서 유량값을 적산

- 측정 범위 설정: +/- 99999 Digit
- 측정 단위 변경 가능
- 2개의 유량 적산 프로그램 가능
- 외부 기기용 펄스 출력
- 최대 4개의 알람 출력, 릴레이 또는 전자 출력
- 절연 아날로그 출력 0 / 4..20 mA, 0 / 2..10 V



※적용분야

식품, 화학, 제약 산업 및 수자원 분야에 사용



※사양(자세한 사양은 카탈로그 참조)

 전원 공급
 공급 전압         230 V AC ± 10%; 115 VAC ± 10%; 24 V AC ± 10% 또는 24 V DC ± 15%
 소비 전력  최대 3.5 VA, 아날로그 출력 5 VA
 작동 온도  -10 ... +55 ℃
 CE 적합성  EN 55022. EN60555, IEC61000-4-3/4/5/11/13
 측정 입력
 유형

 교류 출력(coil) 센서. 프로그래밍 가능 Namur 센서 또는 홀센서(직사각형 신호)

 대체 외부 펄스 0/5...24 VDC

   코일: ±5.....±2000 mV 프로그래밍 가능 전환 나사 풀다운(pull-down) 저항 100 ㏀
 NPN센서: 로우(low)레벨 < 0.9 V. 하이(high)레벨 >2.1V 풀업(pull-up) 저항 20㏀
 PNP 센서: 로우(low)레벨 < 0.9 V. 하이(high)레벨 >2.1V 풀다운(pull-down) 저항 20㏀

 Namur: 로우(low)레벨 < 1.2 V. 하이(high)레벨 >2.1mA. 히스테리시스 약 0.5 mA

 풀다운(pull-down) 저항 1 ㏀

 릴레이: 펄스 폭 최소 5ms
 주파수

 입력 A 또는 B 0.1Hz .... 15 kHz(접촉최대 30 Hz)

 입력 A와 B 공동 0.1Hz .... 8 kHz(접촉최대 30 Hz)

 리셋-입력  로우(low)레벨 < 0.9 V, 하이(high)레벨 >2.1V, 풀다운(pull-down) 저항 20㏀, 펄스 폭 최소 5 ms, 상승엣지에서 리셋
 정확성  ± 0.1 % 측정 값 ± 1 자리(digit)
 센서 공급  8 V DC 안정화(Namur), 24 V DC(코일, NPN,PNP,푸시-풀), Ri 약 150 Ω, 최대 50 mA(4개 릴레이 출력시 25 mA)
