제품 상세보기

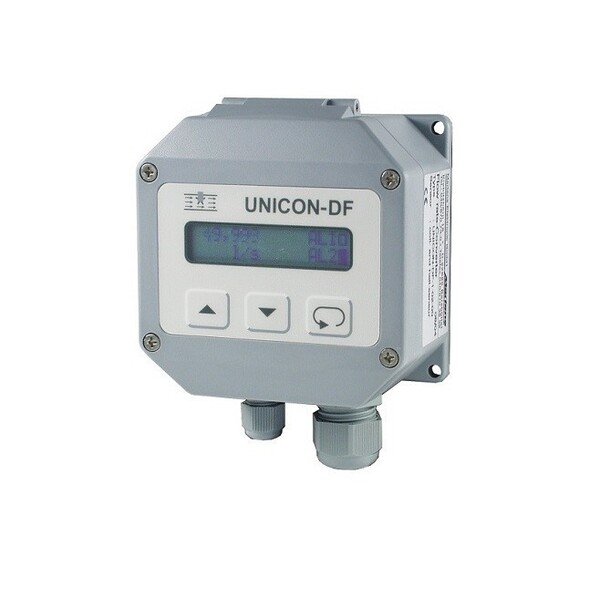

유량컨버터 UNICON-DF®

제품명
유량컨버터 UNICON-DF®
용도
펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적산 유량을 표시
특성
2개 알람 출력, 임펄스 출력
제조사
GHM(독일)

※주요 특징


모든 펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적산 유량을 표시하며, 비례하는 아날로그 신호를 출력
알람 설정 가능하고 , 주문형 펄스 출력으로 외부 기기에서 유량값을 적산

- 설정 가능한 측정 범위 : +/- 99999 digit
- 단위 프로그램 가능
- 적산계 프로그래밍 가능
- 출력 4..20 mA, 루프 전원 공급
- 외부 기기를 위한 임펄스 출력
- 2개 알람 출력

※적용분야

식품, 화학, 제약 산업 및 수자원 분야에 사용



※사양(자세한 사양은 카탈로그 참조)

 전원 공급
 루프 전압         12...30 V DC, 2개 와이어
 작동 온도  -10 ... +55 ℃
 CE 적합성  EN 55022. EN61000-4-3/4/5
 측정 입력
 유형

 유도형 트랜스미터(코일), Namur 센서 또는 홀 센서(직사각형 펄스)또는 설정 가능한 대체 외부펄스 0/5 .... 24 VDC 홀 센서(직사각형 신호)

   코일: 프로그래밍이 가능한 +5.....+1000 mV 전환레벨
 NPN센서: 로우(low)레벨 < 0.9 V.  >2.1V 하이 풀업(pull-up) 저항 20㏀
 PNP 센서: 로우(low)레벨 < 0.9 V. >2.1V 하이 풀다운(pull-down) 저항 20㏀
 Namur: 전환레벨 < 1.4 mA로우, >1.8 mA 하이. 히스테리시스 약 0.4 mA
 주파수  0.1/10 ..... 2000Hz(측정 간격에 따라 다름
 출력
 신호  4 .... 20 mA
 부하  RA ≤ (UB-14V)÷0.02 A
 정확성  ± 0.1 % 측정 값 ± 2 자리
 임펄스 출력                                       트랜지스터 ≤ 5 Hz, 최대부하 60mA, 단락방지 임펄스 폭 100 ms, 1.99999 자리에서 프로그램 가능한 임펄스 당 수량/부피
