제품 상세보기

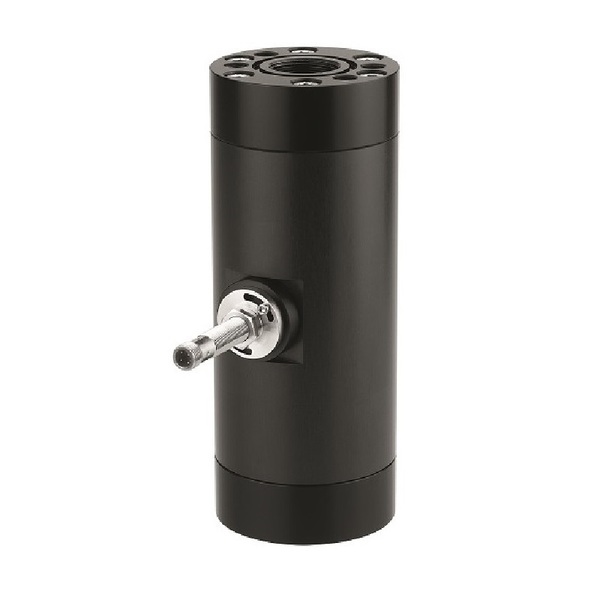

LABO-VHS-IUFC

제품명
LABO-VHS-IUFC
용도
고점도 유체 유량 측정
특성
유량 트랜스미터
제조사
GHM(독일)

제품정보

  • 점성 유체 (오일) 모니터링: 1.4..2500 l/m
  • 연결: G 1..G 21/2
  • 점도에 따른 영향 거의 없음
  • 최대 40,000 mm²/s (cSt)까지 사용 가능
  • 0..10 V, 4.20 mA, 주파수/펄스 출력, 완전 구성 가능
  • 작고 가벼운 장치 (알루미늄 하우징)
  • 전후 유량의 작동 및 계측 가능
  • 비용이 많이 소요되는 용도에 적합





제품특징

  • 체적을 이용하여 유량을 측정하는 VHS 유량 트랜스미터는 유체, 점성, 윤활제 (예: 윤활유)에 적합하다.
  • 윤활 특성을 지닌 비누, 페이스트 및 에멀전과 같은 수성 유체가 충분한 윤활 특성을 갖고 있으면, VHS에 대한 재질을 적절히 선택함으로써 이를 측정할 수 있다.
  • 용적 측정 원리를 활용하는 이 장치는 점도와는 거의 관계없이 동작한다.
  • VHS 시스템은 흐르는 유체에 의해 구동되는 전후 양방향으로 움직이는 두 개의 스크류로 구성되어 있다.
  • 유동 영역 외부에 있으며 자기적으로 작동하는 홀 센서는 스크류 측면을 감지한 후 유동에 비례하여 주파수 신호를 생성한다. 여기서, 모든 펄스는 소정의 측정 체적에 대응한다 (데이터 표 참조). 유동 영역에는 자석이 존재하지 않는다.
  • LABO-XXX-I/U/F/C 전자장치는 다양한 출력 신호를 제공한다:
  • 아날로그 신호 0/4 ... 200 mA (LABO-VHS-I)
  • 아날로그 신호 0/2..10V (LABO-VHS-U)
  • 주파수 신호 (LABO-VHS-F) 또는
  • 값 신호 펄스/x 리터 (LABO-VHS-C)
  • 스위칭 출력이 있는 모델도 공급할 수 있다 (별도 데이터 시트 참조). 원하는 경우, 범위 최종값은 "티칭"을 사용하여 기존 유량으로 설정할 수 있다.





제품사양

센서

스크류 체적 측정기

공칭 폭

DN 25..65

공정 연결

암나사 G 1..G 21/2

스위칭 범위

범위 및 중량” 표 참조

측정 정확도

측정값의 ± 1 % (20 mm²/s에서, 공칭 작동 범위 1~100 %의 (cSt)

(위의 다이어그램 참조)

재현성

± 0,25 %

내압

연결 건축 자재

알루미늄

알루미늄

강철

강철

SAE 플랜지

없음

있음

없음

있음

PN bar

160

350

350

350

요청에 따라 다른 조합도 가능.

압력 손실

위의 다이어그램 참조

유체

오일 또는 비부식성 자기 윤활 유체

유체 온도

-25 .. + 80 ° C (요청 시 150 °C 가능)

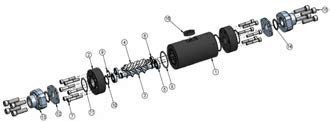

재질,
유체_접촉부

(요청 시 특수재질 가능) :

1. 본체

2. 접속부 :

3. 주 스크류

4. 보조 스크류

5. 볼 베어링

6. 볼 베어링

7. 스크류

8. O

9. 시거 링

10. 시거 링

11. O

12. SAE 접속부

13. SAE 플랜지

14. O

15. 스크류

16. 센서 스페이서

양극처리 알루미늄 6082

양극처리 알루미늄 6082 또는 강철

강철 35SMnPb10 UNI 4838-80

GHISA GJL-250 EN1561

강철

강철

아연도 강철

NBR

강철

강철

NBR

ASTM A216WCB

ASTM A216WCB

NBR

아연도 강철

양극처리 알루미늄 6082

재질,
비유체_접촉부

센서 튜브:

접착제:

플랜지 볼트:

니켈도금 CW614N

에폭시 수지

스테인리스강

공급 전압

10 V에서 10..30 V DC : 15 .. 30 V DC

소비 전력

< 1 W (무부하 출력의 경우)

출력 데이터:

전류 출력:

전압 출력:



주파수 출력:



펄스 출력:

모든 출력은 단락회로에 내성을 갖고 있으며 반대 극성을 방지함.

4..20 mA (요청 시 0..20 mA 가능)

0..10 V (요청 시 2..10 V 가능)

최대 출력 전류 20 mA

트랜지스터 출력 "푸쉬-풀"

Iout = 최대 100 mA

트랜지스터 출력 “푸쉬-풀”

Iout = 최대 100 mA

펄스 폭 50 ms

펄스 / 값은 주문 시 명기함.

디스플레이

노란색 LCD는 작동 전압 (LABO-XF-I / U), 출력 상태 (LABO-XF-F / C) 또는 (빠르게 깜박임 = 프로그래밍)을 각각 표시함.

전원 연결

원형 플러그 커넥터용 M12x1, 4 극

IP 등급

IP 67

중량

범위 및 중량” 표 참조

인증

CE
