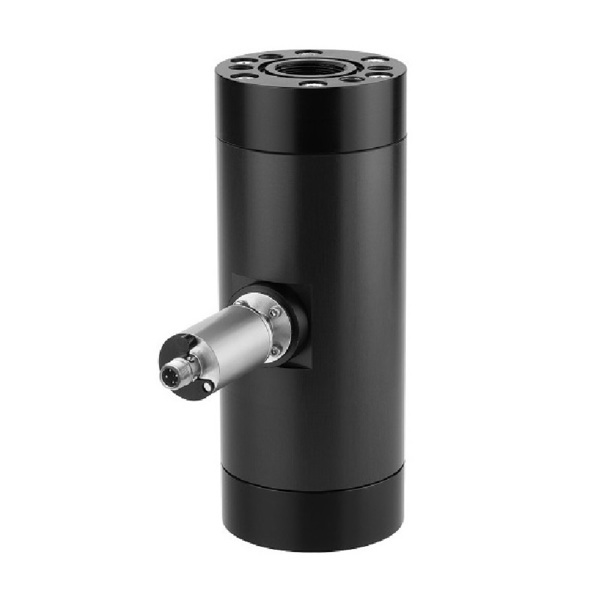

FLEX-VHS

제품명
FLEX-VHS
용도
고점도 유체 유량 측정
특성
유량 트랜스미터
제조사
GHM(독일)

제품정보

  • 점성 유체 (오일) 측정 및 모니터링: 1.4..2500 l/m
  • 연결: G 1..G 21/2
  • 점도에 따른 영향 거의 없음
  • 최대 40,000 mm²/s (cSt)까지 사용 가능
  • 스위칭 출력 및 아날로그 출력 (4..20 mA/0..10 V)
  • 작고 가벼운 장치 (알루미늄 하우징)
  • 전후 유량의 작동 및 계측 가능
  • 비용이 많이 소요되는 용도에 적합
  • 사용하기 쉬움
  • 자유롭게 회전하는 케이블 콘센트





제품특징

  • 체적을 이용하여 유량을 측정하는 VHS 유량 트랜스미터는 유체, 점성, 윤활제 (예: 윤활유)에 적합하다.
  • 윤활 특성을 지닌 비누, 페이스트 및 에멀전과 같은 수성 유체가 충분한 윤활 특성을 갖고 있으면, VHS에 대한 재질을 적절히 선택함으로써 이를 측정할 수 있다.
  • 용적 측정 원리를 활용하는 이 장치는 점도와는 거의 관계없이 동작한다.
  • VHS 시스템은 흐르는 유체에 의해 구동되는 전후 양방향으로 움직이는 두 개의 스크류로 구성되어 있다.
  • 유동 영역 외부에 있는 자기적으로 작동하는 홀 센서는 스크류 측면을 감지한 후 유동에 비례하여 주파수 신호를 생성한다. 여기서, 모든 펄스는 소정의 측정 체적에 대응한다. 유동 영역에는 자석이 존재하지 않는다.
  • 센서에 있는 FLEX 변환기는 하나의 아날로그 출력 (4.20 mA 또는 0..10 V)과 하나의 스위칭 출력을 가지고 있어 최소 또는 최대값을 모니터링 하는 리미트 스위치로 구성되거나 주파수 출력이나 펄스 출력으로 구성될 수 있다.
  • 스위칭 출력은 푸쉬-풀 드라이버로 설계되어 있기 때문에 PNP 또는 NPN 출력으로 사용할 수 있다.
  • 스위칭 출력의 상태는 노란색 LED로 표시되는데 이때 LED는 어느 곳에서도 볼 수 있다.
  • 센서는 공장에서 기본적으로 구성되거나 선택적으로 ECI-1 장치 구성기 (PC용 USB 인터페이스)를 사용하여 구성할 수 있다. 제공된 자석 클립을 사용하여 장치에서 선택 가능한 파라미터를 수정할 수 있다. 이 경우, 현재 측정된 값이 파라미터로 저장된다. 이런 파라미터의 예로는 전환 값 또는 계측 범위 최종값이 있다





제품사양

센서

스크류 체적 측정기

공칭 폭

DN 25..65

공정 연결

암나사 G 1..G 21/2

스위칭 범위

범위 및 중량” 표 참조

측정 정확도

측정값의 ± 1 % (20 mm²/s에서, 공칭 작동 범위 1~100 %의 (cSt)

(위의 다이어그램 참조)

재현성

± 0,25 %

내압

연결 건축 자재

알루미늄

알루미늄

강철

강철

SAE 플랜지

없음

있음

없음

있음

PN bar

160

350

350

350

요청에 따라 다른 조합도 가능.

압력 손실

위의 다이어그램 참조

유체

오일 또는 비부식성 자기 윤활 유체

유체 온도

-25 .. + 80 ° C (요청 시 150 °C 가능)

재질,
유체_접촉부

(요청 시 특수재질 가능) :

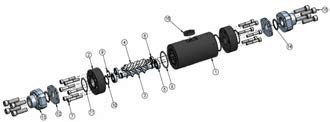

1. 본체

2. 접속부 :

3. 주 스크류

4. 보조 스크류

5. 볼 베어링

6. 볼 베어링

7. 스크류

8. O

9. 시거 링

10. 시거 링

11. O

12. SAE 접속부

13. SAE 플랜지

14. O

15. 스크류

16. 센서 스페이서

양극처리 알루미늄 6082

양극처리 알루미늄 6082 또는 강철

강철 35SMnPb10 UNI 4838-80

GHISA GJL-250 EN1561

강철

강철

아연도 강철

NBR

강철

강철

NBR

ASTM A216WCB

ASTM A216WCB

NBR

아연도 강철

양극처리 알루미늄 6082

하우징 재질

스테인리스강 1.4305

공급 전압

18..30 V DC

소비 전력

<1 W

아날로그 출력

4.20 mA / 부하 500 옴 최대. 또는 0..10V / 부하 최소. 1 kOhm

스위칭 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

스위칭 히스테리시스

조절 가능 (주문 시 명기바람)

표준 설정 :

2 % F.S. 최저 전환의 경우 히스테리시스의 위치가 한계값을 초과함. 최고 전환의 경우 한계값 미만임.

펄스 출력

펄스 폭 50 ms

최대. 출력 주파수 <20 Hz

디스플레이

노란색 LED (On = 정상 / Off = 경보)

전원 연결

원형 플러그 커넥터용 M12x1, 4 극

IP 등급

IP 67

중량

범위 및 중량” 표 참조

인증

CE
