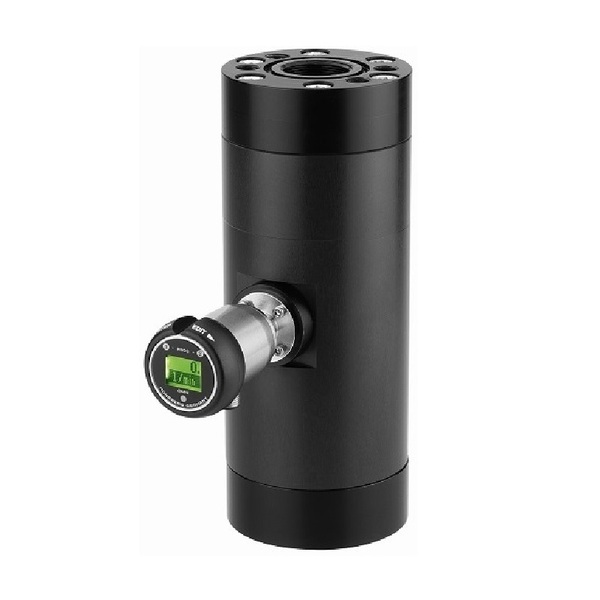

OMNI-VHS

제품명
OMNI-VHS
용도
고점도 유체 유량 측정
특성
유량 트랜스미터, 디스플레이
제조사
GHM(독일)

제품정보

  • 점성 유체 (오일) 측정 및 모니터링: 1.4..2500 l/m
  • 연결: G 1..G 21/2
  • 점도에 따른 영향 거의 없음
  • 최대 40,000 mm²/s (cSt)까지 사용 가능
  • 작고 가벼운 장치 (알루미늄 하우징)
  • 전후 유량의 작동 및 계측 가능
  • 비용이 많이 소요되는 용도에 적합
  • 아날로그 출력 (4..20 mA/0..10 V)
  • 두 개의 프로그램 가능 스위치
  • 그래픽 LCD 디스플레이, 햇빛과 어두운 곳에서 읽을 수 있는 백라이트 기능
  • 단위 표시 선택 가능
  • 회전하며 착탈이 가능한 링을 통한 파라미터 프로그래밍 (프로그래밍 보호)
  • 스크래치 방지 및 화학물질에 강한 유리로 보호되는 전자장치 하우징
  • 최적의 측정 판독 위치를 위해 회전하는 전자장치 하우징
  • 산업용 설계.
  • 견고한 소형 구조
  • 간단한 설치





제품특징

  • 체적을 이용하여 유량을 측정하는 VHS 유량 트랜스미터는 유체, 점성, 윤활제 (예: 윤활유)에 적합하다.
  • 윤활 특성을 지닌 비누, 페이스트 및 에멀전과 같은 수성 유체가 충분한 윤활 특성을 갖고 있으면, VHS에 대한 재질을 적절히 선택함으로써 이를 측정할 수 있다.
  • 용적 측정 원리를 활용하는 이 장치는 점도와는 거의 관계없이 동작한다.
  • VHS 시스템은 흐르는 유체에 의해 구동되는 전후 양방향으로 움직이는 두 개의 스크류로 구성되어 있다.
  • 유동 영역 외부에 있는 자기적으로 작동하는 홀 센서는 스크류 측면을 감지한 후 유동에 비례하여 주파수 신호를 생성한다.
  • 여기서, 모든 펄스는 소정의 측정 체적에 대응한다.
  • 유동 영역에는 자석이 존재하지 않는다.
  • 센서 위에 위치한 OMNI 변환기는 어둠 속이나 밝은 곳 모두에서 측정값을 읽기 쉬운 백라이트 그래픽 LCD 디스플레이를 가지고 있다. 그리고 그래픽 디스플레이를 통해 측정값과 파라미터를 명확하게 알 수 있는 형태로 표시할 수 있다.
  • 측정값은 단위와 더불어 4 자릿수로 표시되는데 단위는 사용자가 수정할 수도 있다
  • 전자장치는 하나의 아날로그 출력 (4..20 mA 또는 0..10 V)과 2 개의 스위칭 출력을 가지며, 최소 또는 최대값을 모니터링 하는 리미트 스위치로 사용하거나 2 포인트 제어기로 사용될 수 있다.
  • 스위칭 출력은 푸쉬-풀 드라이버로 설계되어 있기 때문에 PNP와 NPN 출력으로 모두 사용할 수 있다.
  • 한계값을 초과하면 멀리서도 볼 수 있는 적색 LED와 선명한 텍스트로 신호를 보낸다. 스테인리스 케이스에는 스크래치가 나지 않는 미네랄 유리창이 장착되어 있다.
  • 이 장치는 자석이 달린 프로그래밍 링에 의해 작동되므로 작동 제어장치 하우징을 열 필요가 없어서 누수 방지 기능이 영구적으로 보장된다.
  • 링을 오른쪽 또는 왼쪽으로 돌리면 파라미터(예 : 스위칭 지점, 히스테리시스 ...)를 간단히 수정할 수 있다. 또, 의도하지 않은 프로그래밍을 방지하기 위해 180° 돌려 분리하여 교체하거나 완전히 분리하여 키 역할을 수행한다





제품사양

센서

스크류 체적 측정기

공칭 폭

DN 25..65

공정 연결

암나사 G 1..G 21/2

스위칭 범위

범위 및 중량” 표 참조

측정 정확도

측정값의 ± 1 % (20 mm²/s에서, 공칭 작동 범위 1~100 %의 (cSt)

(위의 다이어그램 참조)

재현성

± 0,25 %

내압

연결 재질

알루미늄

알루미늄

강철

강철

SAE 플랜지

없음

있음

없음

있음

PN bar

160

350

350

350

요청에 따라 다른 조합도 가능.

압력 손실

위의 다이어그램 참조

유체

오일 또는 비부식성 자기 윤활 유체

유체 온도

-25 .. + 80 ° C (요청 시 150 °C 가능)

재질,
유체_접촉부

(요청 시 특수재질 가능) :

1. 본체

2. 접속부 :

3. 주 스크류

4. 보조 스크류

5. 볼 베어링

6. 볼 베어링

7. 스크류

8. O

9. 시거 링

10. 시거 링

11. O

12. SAE 접속부

13. SAE 플랜지

14. O

15. 스크류

16. 센서 스페이서

양극처리 알루미늄 6082

양극처리 알루미늄 6082 또는 강철

강철 35SMnPb10 UNI 4838-80

GHISA GJL-250 EN1561

강철

강철

아연도 강철

NBR

강철

강철

NBR

ASTM A216WCB

ASTM A216WCB

NBR

아연도 강철

양극처리 알루미늄 6082

재질,

비유체_접촉부

전자장치 하우징

유리

자석

스테인리스 강 1.4305

강화 미네랄 유리

사마륨 - 코발트

POM

공급 전압

18..30 V DC

소비 전력

<1 W

아날로그 출력

4.20 mA / 부하 500 옴 최대. 또는 0..10V / 부하 최소. 1 kOhm

스위칭 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

재질,

비유체_접촉부

전자장치 하우징

스테인리스 강 1.4305

히스테리시스

조정가능, 최소 또는 최대값에 따라 히스테리스의 위치 변동

디스플레이

백라이트 장착 그래픽 LCD-디스플레이

(반투과성), 온도 범위 확장 -20..+70 °C, 32 x 16 픽셀, 배경 발광, 값 및 단위 표시, 디스플레이에 메시지가 동시에 알림시 LED 신호 램프가 점멸

전원 연결

원형 플러그 커넥터 M12 x 1, 5극

IP 등급

IP 67 / (유입식인 경우 IP 68)

중량

중량” 표 참조

인증

CE
