제품 상세보기

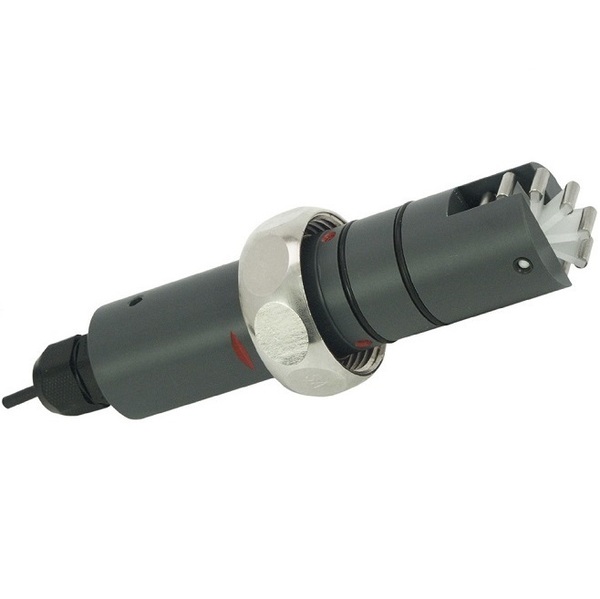

트랜스미터 RR.-032

제품명
트랜스미터 RR.-032
용도
직경 32 mm~150 mm인 배관용 유량 트랜스미터
특성
탭핑 슬리브를 고정하여 매우 신속하게 설치
제조사
GHM(독일)

※주요 특징.

이 유량계는 유량 속도로 회전하는 스피너로 구성된며 회전 속도는 유량에 비례한다.

상이한 하우징 재질에 따라, 여러 센서 시스템을 통해 회전 속도를 기록할 수 있다.

- 배관 직경: 32 mm~150 mm

- 간단하고 경제적인 유량 트랜스미터

- 플라스틱 재질 (스테인리스 강 옵션 가능)

- 탭핑 슬리브를 고정하여 매우 신속하게 설치할 수 있으며, 쉽게 개장 가능.



※사양(자세한 사양은 카탈로그 참조)

 모델  RRI(유도성 센서)  RRH(홀 센서)
 측정관경  DN 32 ~ 150
 공정연결  용접 노즐, DN 50..150 탭핑 슬리브, DN 32..150 글루 소켓, 나사 고정 프로브
 계측 범위  30 ~ 1000 l/min (상세 사항은 "범위" 표 참고)
 측정 정확도  최고치의 ±5 %
 반복도  측정값의 ±1 %
 유체 온도  0..60 °C, 나사 고정 프로브로서 또는 용접 노즐 장착 RRH 형, 0..95 °C
 내압  PN 10 bar
 공급 전압  PNP/NPN 5 ~ 30 VDC  PNP/NPN 10 ~ 30 VDC
 휴지 시 전류 소비  10 mA/NAMUR 최대 7 mA  30 mA
 출력 전류 최대  200 mA/NAMUR 최대 7mA  100 mA
 전원 연결  2m 길이의 케이블이나 원형 플러그 커넥터 M12x1, 4극
 단락 내성  있음
 극성 반전 방지  있음
 재질 유체-접촉부

 하우징: PVC

 탭핑 슬리브 : PP

 회전자: PVDF / 1.4310이나 티타늄

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 하우징: 1.4305

 탭핑 슬리브 : PP

 회전자: PVDF / 자석

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 재질 비유체-접촉부  PVC 케이블, CW614N 니켈도금
 IP등급  IP67
 인증  CE
